�？怂共�羅DCS卡件Modbus通訊接口組件FBM224

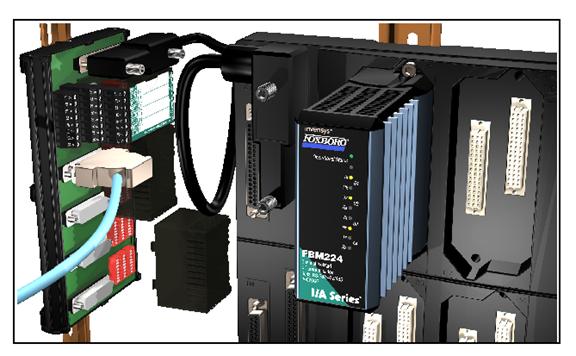

Modbus通訊接口組件（FBM224）在Modbus的從站設備—例如可編程控制器（PLC）和現場I/O設備以及I/A系統的CP60之間提供通訊接口。

FBM224所帶的設備支持RS-232,RS-422或RS-485的通訊接口標準,并且可以以Modbus協議的RTU方式成功地實現通訊。

FBM224組件的主要性能如下：

l 符合Modbus協議

l 提供RS-232,RS-422或RS-485的通訊接口標準的選擇

l 集成Modbus從站設備的數據至I/A控制數據庫

l 相關的端子附件適用于安裝在2區的2類1級環境。

一般的Modbus網絡配置如圖1所示。

FBM224有四個口,每個口都可以單獨地組態為RS-232,RS-422或RS-485,一個FBM224可以連接至Modbus網絡上的各種標準的通訊接口。端口1和2,端口3和4可以組態為單一的邏輯端口,使用冗余的通訊電纜與具有雙端口的Modbus設備接口。

FBM224組件和其相關端子附件（TA）適應多種類型的連接至設備：單端口/或雙重端口的設備連接（圖1）；直接連接至設備；當使用RS-232通訊接口時連接至調制解調器；RS-232轉換至RS-422或RS-485；在TA和從站之間的本安保護裝置。

FBM224組件與Modbus的I/O設備之間以主/從方式通訊。作為主站時,FBM224啟動每次數據交換。從站設備只能當請求命令來到時應答主站。Modbus從站設備按照用戶組態的頻率周期性地輸入數據。來自CP60的輸出請求立即被FBM224接收,單獨于組態的頻率。

串行鏈路設置

FBM224和Modbus從站設備之間的通訊通過四端口的端子附件（TA）。每個用于RS-422或RS-485接線的端口是密集型的端子,每個端口都有一個DIP開關以選擇總線終端電阻。對于RS-232接線,端子附件TA具有一個標準DB-25芯公插頭,每個端口有24 個DIP開關條,可以用于任何RS-232配置（例如連接到清除至發送或請求至發送）。

組態器

Windows和Solaris兩種版本的組態器用以設置FBM224通訊端口和從站組態文件。端口組態器可以方便地對每個端口設置通訊參數（例如通訊接口標準,波特率,奇偶校驗）。設備處理組態器可以方便地對從站設備文件設置處理規范（例如掃描速率,功能代碼,傳輸數據的啟動地址和在一個傳輸周期中傳輸?shù)臄?shù)據的總數）。每個Modbus設備可以***多達64個單獨的處理任務。在組態過程中,選擇的參數和可選項自動地檢查。

運行

FBM224可以訪問多達64個設備以讀寫數據。

從I/A控制站至FBM224（參閱圖1）可以實現多達2000個分散控制接口（DCI）的能夠讀寫的數據連接�？蛇B接至：

l 模擬量輸入或輸出值（整數或IEEE的單字節浮點數）

l 單個的數字量輸入或輸出值

l 多個（打包）數字量輸入或輸出值（每個連接多達32個數字量打包成一組）

因此,每個I/A控制器通過FBM224組件的四個通訊口,可以存取多達2000個模擬量I/O數值,或32000個數字量I/O數值,或數字量,模擬量的組合。通過控制器存取FBM223數據的頻率較快可以達到500毫秒。性能取決于每個設備的類型和設備中數據的分布。

FBM224組件從現場設備采集所需的數據,實現必需的轉換,存儲已轉換的數據在其數據庫中,實現全廠的管理功能和操作員站的顯示。數據也可以從I/A網絡寫至單獨的現場設備。
