簡介：

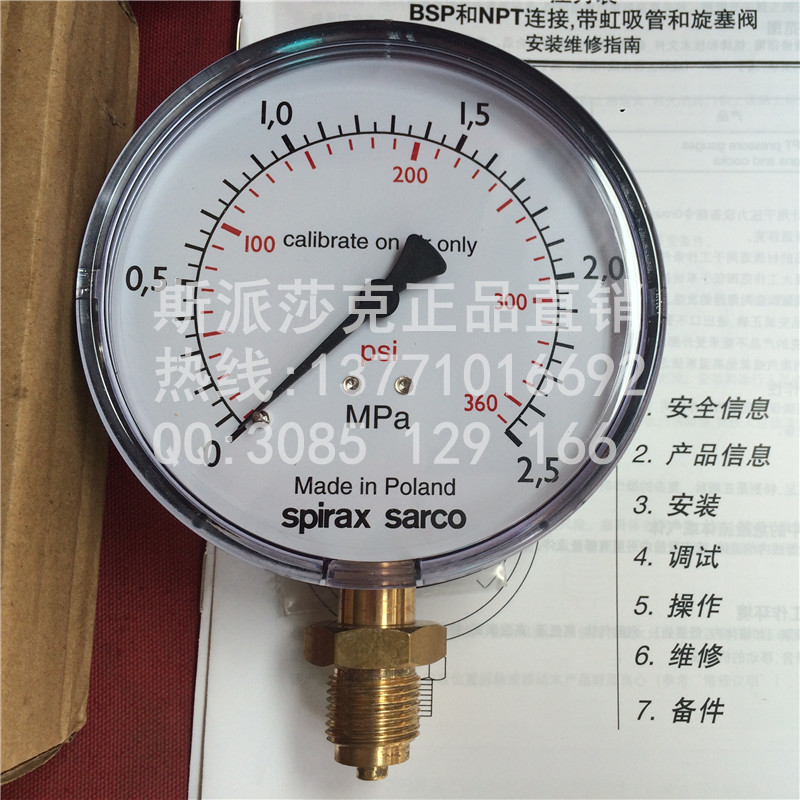

1,該壓力表帶100mm（4＂）直徑指示盤,單位為bar,psi及英寸汞柱（真空）,壓力表隨帶。

2,環型管和旋塞閥或U型管和旋塞閥。波登（Bourdon）管壓力表,按DIN 16005標準生產。

口徑和連接方式：

限定條件：

較大設計條件=全程時讀數

較大設計溫度217℃（422 ^F）（必須安裝“U”型或環型管）

安裝：

注：在進行安裝前請先閱讀部分“安全指南”。

1,如同所有的測試設備,斯派沙克壓力表是一個準確的測量儀器。所以安裝和使用時要格外小心,以確保其可靠性。

2,建議所有的表裝配一個旋塞閥,以便于表的標定和維修,應用于蒸汽和其它熱氣體中,壓力表必須使用環型管或“U”型管和旋塞閥。安裝壓力表前虹吸管應充滿水。如在冰封條件下安裝應小心,因?yàn)閴毫Ρ砜赡軙�爆裂�?/span>

3,壓力表應充分保護,以防機械振動或脈動系統引起的振動。

4,用22mm A/F扳手小心的旋緊壓力表,而不是靠擰表殼來旋緊,應根據正常使用過程中不超過較大量程的75%來選擇壓力表。

調試：

在安裝和維修后,確保系統功能正常,對警報或保護設施進行測試。

運行：

斯派沙克壓力表設計應用于顯示系統的壓力。

壓力容許時,波登（Bourdon）管伸長,將壓力轉為位移。該管連接到一個小齒輪,齒輪連接指南,這就可以在圓形表盤上顯示壓力度數。

維修：

斯派沙克壓力表不提供備件：需要做的維護工作是定期對農業生產體系玻璃表盤進行清潔和重新標定。不可使用溶劑來清洗農業生產體系玻璃,否則可能會影響表盤的清晰度。

注：旋塞閥通常應緩慢打開和關閉,以避免壓力沖擊壓力表。

重新標定時,將窄的平頭螺絲刀插入玻璃邊緣的溝槽,即可取下農業生產體系玻璃表盤。

將指針輕輕的從中心軸取出,并輕輕推回到正確的度數位置。標定后,將表盤推回裝置,重新將壓力表裝在系統上。
