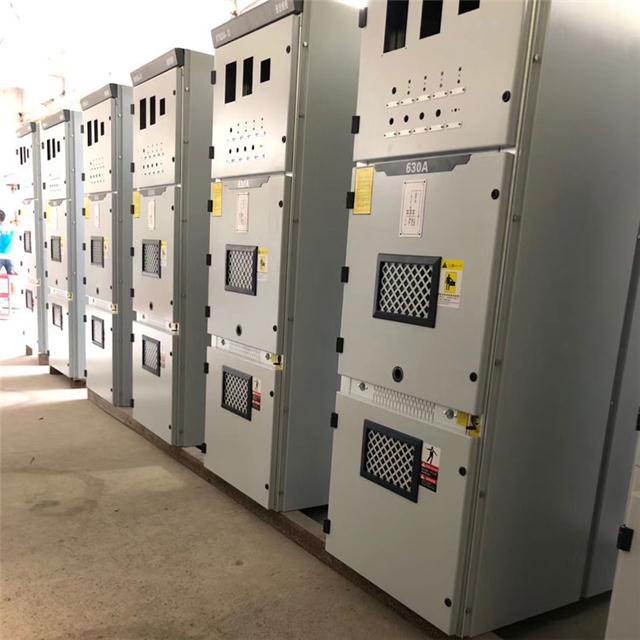

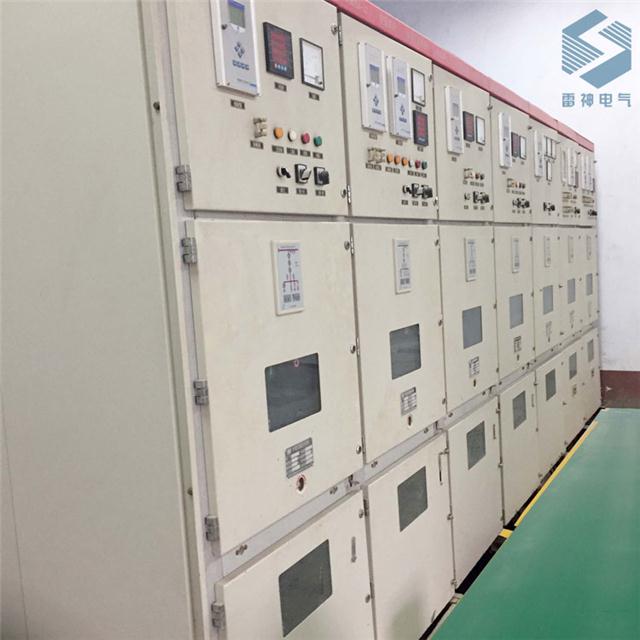

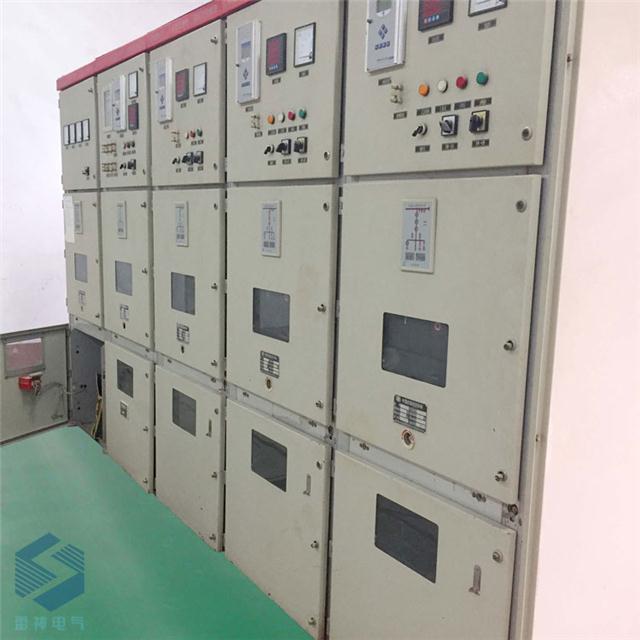

雷神電氣KYN28A-12(Z)高壓開關柜適用于3.6-12kV三相交流50Hz電網,作為接受和分配電能,并對電路實行控制,監測和保護之用�？捎糜趩文妇�,單母線分段系統或雙母線系統。具有以下明顯優點：
外殼由敷鋁鋅鋼板經折彎成形后用螺栓組裝而成,具有很高的機械強度,有效地保證了產品的整齊和美觀,柜門采用噴塑涂覆。外殼防護等級為IP4X。
主開關可配置多種國產VSl系列真空斷路器,也可配置VD4(ABB公司)真空斷路器。
無論選用何種斷路器,其裸導體空氣絕緣距離均能保證大于125mm。其斷路器均具有壽命長,參數高,維護少,體積小等獨特優點。
產品具有完善,可靠的防誤操作功能。

使用條件
周圍空氣溫度：MAX溫度 40℃,MIN溫度-15℃；
濕度條件:日平均相對濕度:≤95%,日平均水蒸壓力不超過7.2kpa；月平均相對濕度：≤ 90%,月平均水蒸氣壓力不超過1.8kpa；
海拔高度：不超過1000m；
地面傾斜度：不超過8度；
安裝地點：無火災,爆開危險,嚴重污穢,化學腐蝕及劇烈振動；
注：當使用條件超出上述范圍時,用戶應與我公司協商確定允許范圍及技術措施。

主要性能特點
開關設備按GB3906-91中的鎧裝式金屬封閉開關設備要求而設計。整體是由柜體和中置式可抽出部件(即手車)兩大部分組成。柜體分四個單獨的隔室,外殼防護等級為IP4X,各小室間和斷路器室門打開時防護等級為IP2X,具有架空進(出)線,電纜進出線及其它功能方案,經排列組合后能成為各種方案形式的配電裝置。開關設備可以從正面進行安裝調試和維護,因此它可以背靠背組成雙重排列和靠墻安裝,提高開關設備的安全性,靈活性,減少占地面積。

手車
手車骨架采用薄鋼板經CNC機床加工后組裝而成。手車與柜體絕緣配合機械聯鎖安全可靠,靈活。根據產品用途不同,手車分為斷路器手車,電壓互感器手車,計量手車,隔離手車。同規格手車可以完全自由互換。手車在柜體內有斷開位置／試驗位置和工作位置,每一位置都分別有定位裝置,以保證聯鎖可靠。必須按聯鎖防誤操作程序進行操作。各種手車均采用渦輪,蝸桿搖動推進,退出,操作輕便,靈活。當需要將手車移開柜體時,用一只專項使用轉運車,就可以方便取出,進行各種檢查,維護；而且采用中置式,整個小車體積小,檢查,維護都較為方便。
斷路器手車上裝有真空斷路器及其它輔助設備。當手車用轉運車運入柜體斷路器室時,便能可靠鎖定在斷開位置／試驗位置,柜體位置顯示燈便顯示其所在位置。而且只有完全鎖定后,才能搖動推進機構,將手車推向工作位置。手車到工作位置后,推進手柄即搖不動,其對應位置顯示燈便顯示其所在位置,手車的機械聯鎖能可靠保證手車只有在工作位置或試驗位置,斷路器才能進行合閘；手車只有在分閘狀態,斷路器才能移動。

外殼
開關設備的外殼選用進口敷鋁鋅薄鋼板,經CNC機床加工,并采取多重折邊工藝。這樣使整個柜體不僅精度高,具有很強的抗腐蝕與舒緩反應作用,而且比其它同類設備柜體整體重量輕,機械強度高,外形美觀。柜體采用組裝式結構,用拉鉚螺母和高度度的螺栓聯接而成,使加工生產周期短,零部件通用性強,占地面積少,便于籌備生產。

隔室
開關設備的主要電氣元件都有其單獨的隔室,即斷路器隔室,母線隔室,電纜隔室,繼電器儀表室,各隔室防護等級都達到IP2X。除繼電器室外,其它三隔室都分別有其泄壓通道。由于采用了中置式形式,電纜室高度大大增加,因此設備可聯接多路電纜。
母線隔室
主母線套單臺拼接相互貫穿聯接。通過分支母線和靜觸頭盒固定,主母線和聯絡母線為矩形截面的銅排,用于大電流負荷時采用雙根母排拼成。支母線通過螺栓聯接于靜觸頭盒和主母線,不需要其它支撐。對于特殊需要,母線可用熱縮套管及聯接螺栓絕緣套管和端帽覆蓋,相鄰柜母線用套管固定。這樣聯接母線間所保留的空氣緩沖,在出現內部故障電弧時,能防止其貫穿熔化,套管能有效把事故限制在隔室內而不向其它柜蔓延。

斷路器隔室

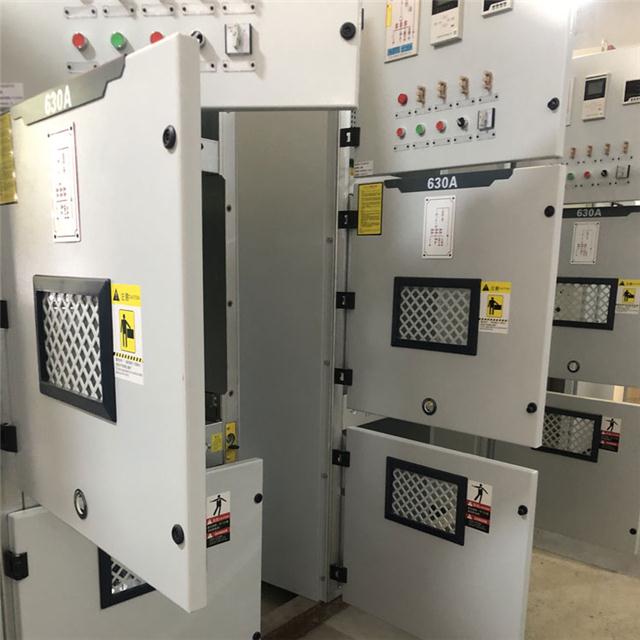

隔室兩側安裝了軌道,供手車在柜內由隔離位置/試驗位置移動滑行至工作位置,靜觸頭裝置的隔板(活門)安裝于手車室的后壁。當手車從斷開位置/實驗位置移動到工作位置過程中,上下靜觸頭盒上的活門與手車聯動,同時自動打開；當反方向移動時活門則自動閉合,直至手車退至一定位置而安全覆蓋住靜觸頭盒,形成有效隔離,同時,由于上,下活門不聯動,在檢修時,可鎖定帶電側的活門,從而保證檢修維護人員不觸及帶電體,在斷路器室門關閉時,手車同樣能被操作,通過上門觀察窗,可以觀察隔室內手車所處位置,合(分)閘顯示及儲能狀況。
$
電纜隔室
開關設備采用中置式,因而電纜室空間較大。電流互感器,接地開關裝于隔室后壁,避雷器安裝于隔室后下部。將手車和可抽出式不平隔板移開后,施工人員就能從正面進入柜內安裝和維護。電纜室內的電纜連接導體每相可并1—3根單芯電纜,必要時每相可并接6根單芯電纜。聯接電纜的柜底配制開縫的可卸式非金屬封板或不導磁金屬封板,確保方便施工。

繼電器儀表室
繼電器儀表室內可安裝繼電保護元件,儀表,帶電監察指示器,以及特殊要求的二次設備。控制線路敷設在足夠空間的線槽內,并有金屬蓋板,可使二次線與高壓室隔離。其左側線槽是為控制小線的引進和引出預留的,開關柜內部的控制線敷設在右側,在繼電器儀表室的項板上還留有便于施工的小母線穿越孔,接線時,儀表室頂蓋板可以翻轉,便于小母線的安裝。

防止誤操作聯鎖裝置
開關設備內裝有安全可靠的聯鎖裝置,完全滿足誤防的要求。
儀表室門上裝有提示性的按扭或者KK型轉換開關,以防止誤合,誤分?jǐn)嗦菲鳌?br />斷路器手車在試驗或工作位置時,斷路器才能進行合分操作,而且在斷路器合閘后,手車無法移動,防止帶負荷誤推拉斷路器。
僅當接地開關處在分閘位置時,斷路器手車才能從試驗/斷開位置移至工作位置,僅當斷路器手車處于試驗/斷開位置時,接地開關才能進行合閘操作(接地開關可帶電壓顯示裝置)。這樣實現了防止帶電誤合接地開關及防止接地開關處在閉合位置時關合斷路器。
接地開關處于分閘位置時,下門及后門都無法打開,防止誤入帶電間隔。
斷路器手車確實在試驗或工作位置而沒有控制電壓時,僅能手動分閘,不能合閘。
斷路器手車在工作位置時,二次插頭被鎖定,不能拔除。
各柜體可裝電氣聯鎖。
開關設備還可以在接地開關操作機構上加裝電磁鐵鎖定裝置,以提高可靠性,訂貨時可協商。

泄壓裝置
在斷路器手車室,母線室和電纜室的上方均設有泄壓裝置,當斷路器或母線發生內部故障電弧時,伴隨電弧的出現,開關柜內部氣壓升高,裝設在門上的特殊密封圈把柜前面封閉起來,頂部裝備的泄壓金屬板將自動打開,釋放壓力和排泄氣體,以確保操作人員和開關柜的安全。

二次插頭與手車的位置聯鎖
開關設備上的二次線與斷路器手車的二次線的聯絡是通過手動二次插來實現的,二次插頭的動觸頭通一個尼龍波紋伸縮管與斷路器手車相聯,二次靜觸頭座裝設在開關柜手車室的右上方。斷路器手車只有在試驗/斷開位置時,才能插上和解除二次插,斷路器手車處于工作位置時由于機械聯鎖作用,二次插被鎖定,不能被解除,由于斷路器手車的合閘機構被電磁鐵鎖定,斷路器手車在二次插未接通之前僅能進行分閘,所以無法使其合閘。
