1.概述

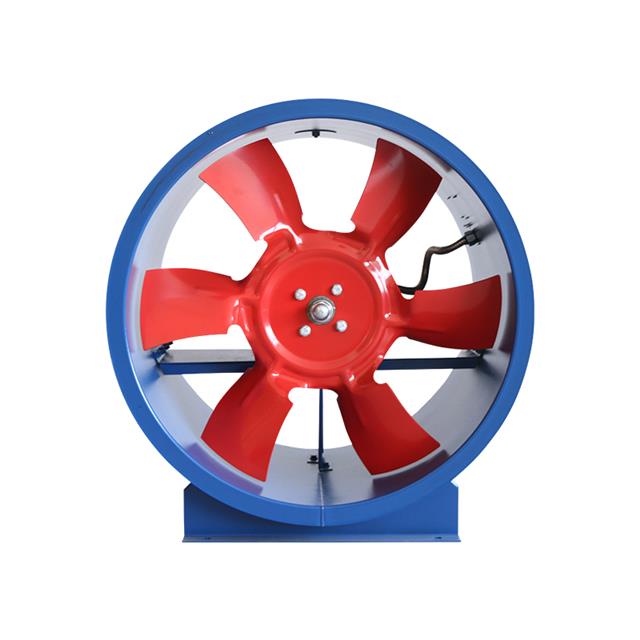

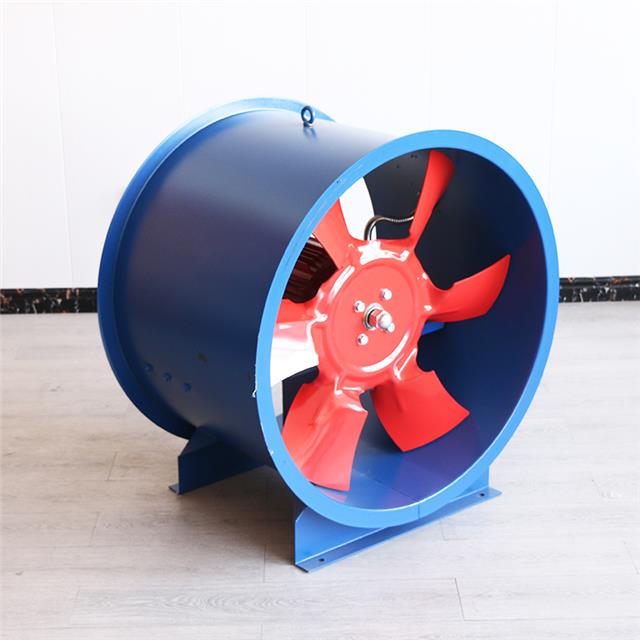

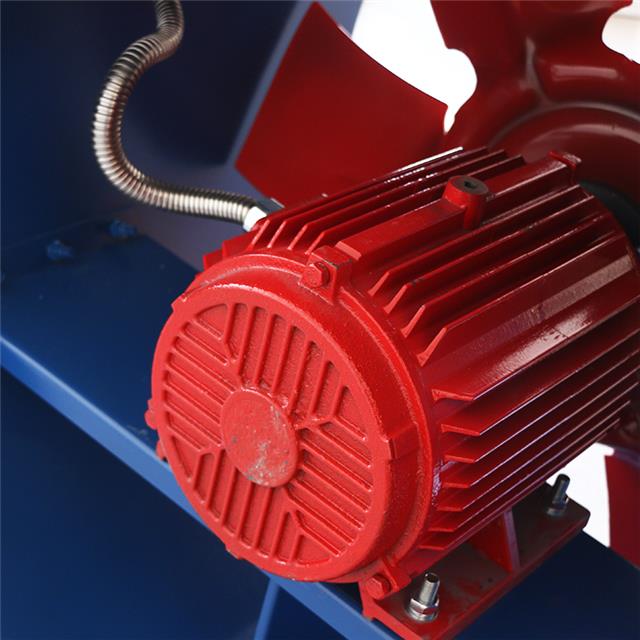

1.1.HTF型消防高溫排煙軸流風機,其基本形式為軸流式結構,采用耐高溫電機,配設專門的電機冷卻系統,產品經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗,在介質溫度300C高溫條件下連續運轉60分鐘以上,100C溫度條件下連續運轉20小時/次不損壞,可用于通風排煙兩用。
1.2.產品分類按安裝方式分:臥式和屋頂式(W型)。按風量風壓分:常壓型有I型,II型(雙速);中壓型(葉輪為斜流式)有III,IV型(雙速);低壓型有D1,D2型。
按調速方式分:單速,雙速,變頻(采用變頻電機,配變頻控制器,實行無極調速,以適應不同工況,建議調節頻率鎖定在25Hz~50Hz)。
1.3.為適應不同場所噪聲要求,風機均可配
不同長度xiaosheng器,也可做成包覆式。
2,工作條件
工作溫度:-20~ 60C(可連續運轉);
耐高溫:100C(可連續運轉20小時),300C(可連續運轉60分鐘):
濕度:<90%;
介質條件:空氣(含塵量不超過100mg/m);
工作電源:三相,380V/50HZ。
3,風機應用
風機可廣泛應用于高層建筑,烘箱,地下車庫,隧道等通風排煙場所。
4,風機配置
4.1.標準配置
@葉輪;機殼(風簡,導葉,內筒,電機支); 電機;e冷卻葉輪; @底腳; @冷卻風管。
4.2.備選件及附件(訂貨時注明是否購買)
濃減振設備;控制箱; 網罩; 對接法蘭
5,加工工藝

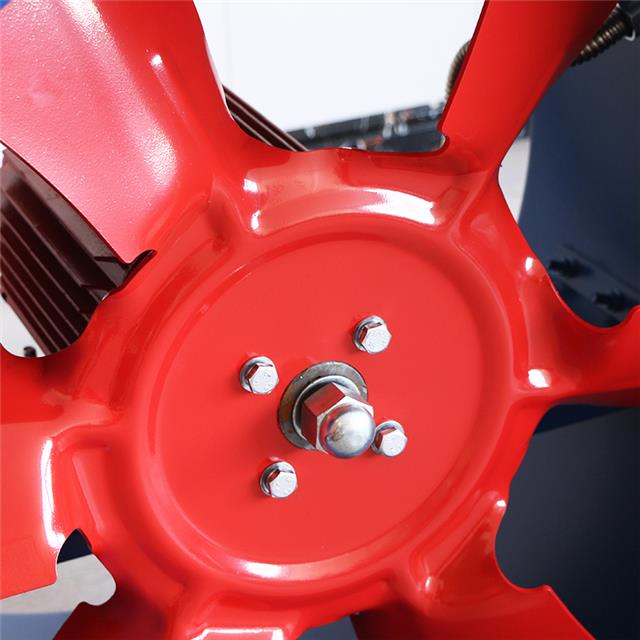

5.1.風機葉輪為鋼制,輪教液壓拉伸成型,葉片沖壓后液壓成型,葉片與輪毅焊接裝配成型。
葉輪經靜,動平衡校正,平衡精度不大于G5.6級。
5.2.外簡法蘭為采用整體翻邊旋壓而成。
