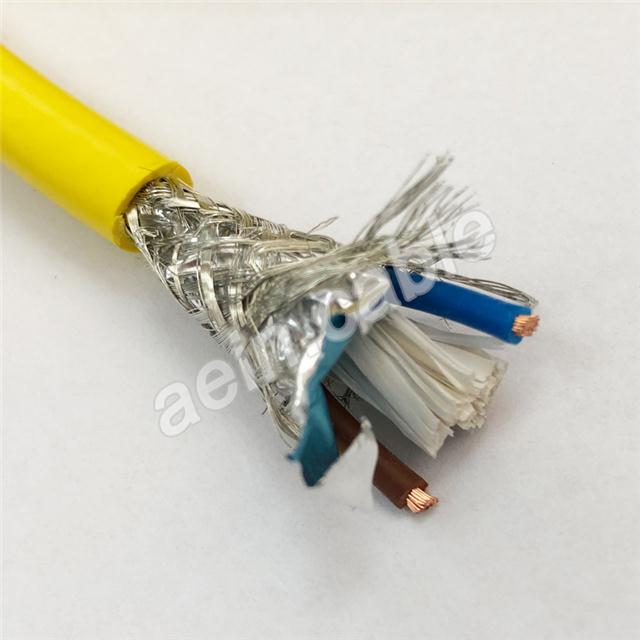

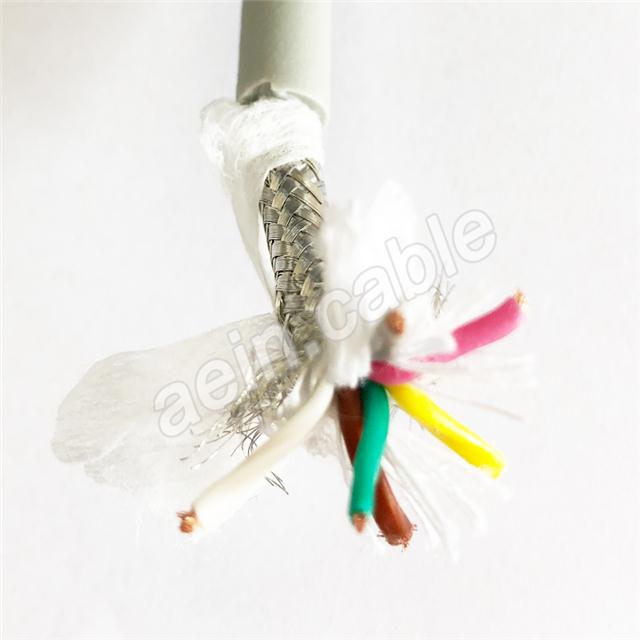

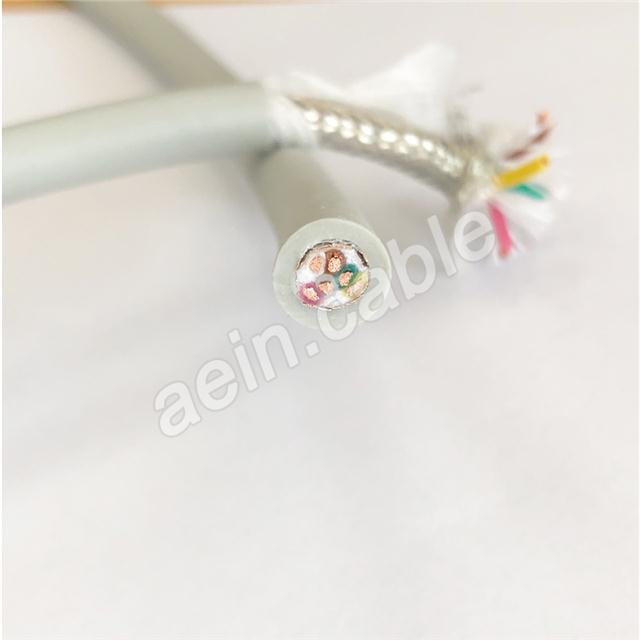

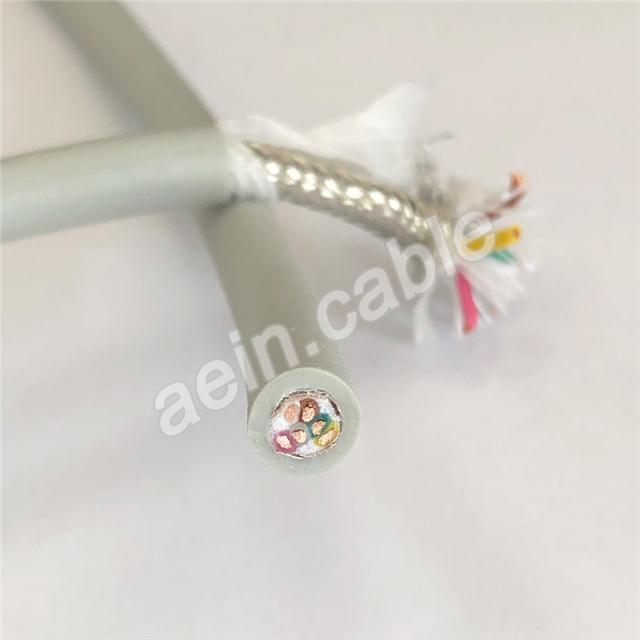

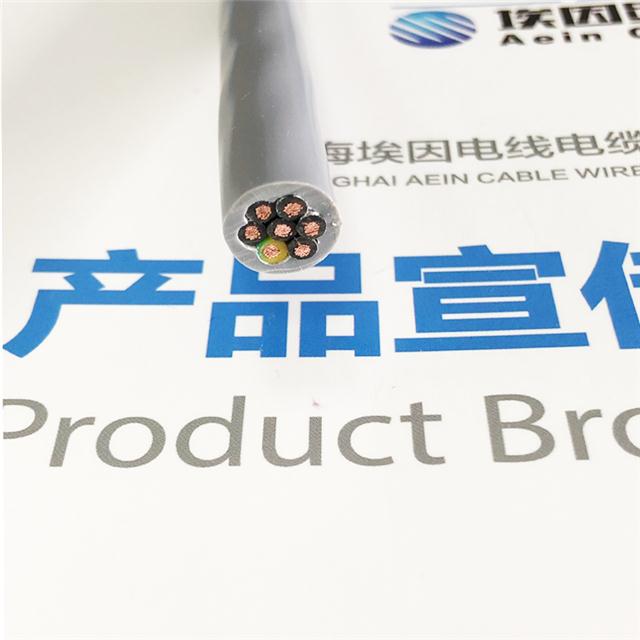

中速屏蔽拖鏈電纜 ANT1002

型號：ANT1002

Model:ANT1002

名稱：中速屏蔽拖鏈電纜ANT1002

Name: Medium speed shielded towline cable

應用領域

該電纜適用于現代化機械加工,機床工業,機器人和機械生產以及其他需要高柔性的場合。高密度高電導率材料組成的網狀屏蔽層,可確保電纜在往復彎曲的過程中仍有較強的抗干擾能力。特別適用于中等機械負載情況下頻繁彎曲,緩慢移動時的柔性及有復雜電場干擾的應用場合。

結構

·導體

超精細裸銅絲絞合導體,符合EN60228標準中第6類導體要求

·絕緣

特種熱塑性混合物絕緣料

·芯線標識

5芯及以內采用不同顏色標識

自6芯以上,采用黑色線芯,連續白色數字編號標識或分色加打點標識

3根及以上線芯,可設置有綠/黃接地線

·屏蔽

裸銅絲編織屏蔽,覆蓋率≥80%

·外護套

特種熱塑性混合物護套料

·護套標識

黑色,灰色或橙色護套

技術參數

·額定電壓U0/U

300/300V & 300/500V

·測試電壓

1500V & 2000V

·運行溫度

移動安裝-10℃至 70℃

固定安裝-30℃至 70℃

·較小彎曲半徑

移動安裝7.5×電纜直徑Ф

固定安裝5×電纜直徑Ф

·運動速度

Max 3 m/s

·往復彎曲循環數

Min 500萬

特性

·耐油

·抗干擾

·環保

符合RoHS指令

·阻燃性

符合EN60332-1-2
