詳細說明

知匯電力生產的新一代有源濾波器,是通過不斷采樣電網信號,經過內部電路及軟件算法分離出諧波成分,計算并生成補償電流,注入到電網中,實現濾波功能,是一種智能化的主動濾波方式。

一,有源電力濾波器的優點
傳統LC濾波器只能被動吸收某次特定諧波,對其他次諧波甚至有放大作用,同時,諧波吸收特性受電網頻率變化而變化,不具穩定性。此外,電容器容值會隨著時間和環境發生變化,導致與系統發生諧振,電容器易損壞,造成電網供電失常。這種被動吸收法,拆東補西,治理效果差,可靠性差,壽命短,而且不適用于無功功率低的用戶。

知匯電力生產的新一代有源濾波器,是通過不斷采樣電網信號,經過內部電路及軟件算法分離出諧波成分,計算并生成補償電流,注入到電網中,實現濾波功能,是一種智能化的主動濾波方式。具有以下優勢：

1. 諧波濾除率高,濾波性能不受系統阻抗和電網頻率變化的影響；
2. 實現了高速動態治理,能夠迅速響應諧波的頻率和大小變化；
3. 不會與系統阻抗發生串聯或并聯諧振,系統結構的變化不會影響治理效果
4. 可以對多個諧波源進行集中治理
5. 具備多種補償功能,也可以對部分無功功率和負序進行補償；
6. 具有多種自保護功能和提示功能,保證使用的可靠性。


二,應用范圍
有源電力濾波器可廣泛用于工業企業,商業照明,樓宇,信息行業等各領域的電力諧波治理,治理效果好,節能,節材,是諧波治理技術的先進發展放向,也是工業電氣智能化的發展方向,有著廣闊的前景。

三,產品介紹

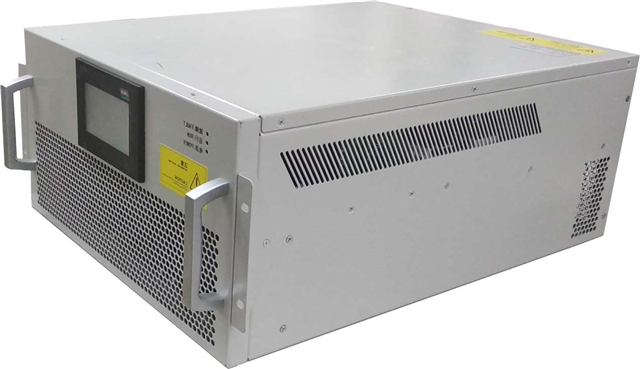

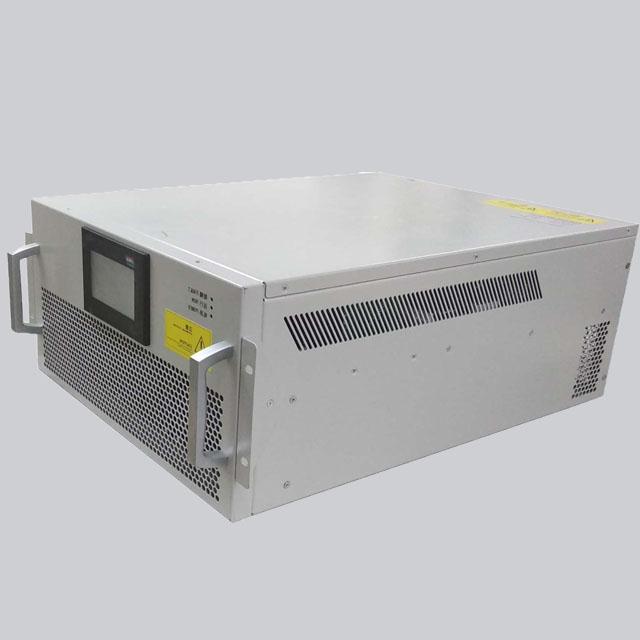

01 ．產品展示
可 靠 選用全部公司工業級元件,并在高降額情況下使用
安 全 具備軟硬件多重自動保護
高 效 整機效率大于97.5%
多功能 優先諧波補償,兼顧無功補償
方 便 模塊化安裝維護
02 ．工作原理介紹

有源濾波器的基本原理是檢測負載電流中的諧波并輸出反向諧波電流進行抵消。通過外部電流互感器CT實時檢測負載電流,并同步采集電壓信號,通過內部電路及軟件算法分離出其中的諧波成分,然后計算生成PWM信號控制內部IGBT功率變換器,產生與負載諧波大小相等相位相反的補償電流,注入到電網中補償諧波電流,實現濾波功能。該產品還可以兼顧無功補償。

03 ．核心硬件介紹

1. 德國英飛凌IGBT模塊
2. 高集成三電平模塊
3. 電壓應力低,可靠性高
4. 導通損耗和開關損耗大幅減小

TI公司較高DSP控制芯片
具有150MHz的高速處理能力,具備32位浮點處理單元,精度高,功耗小,性能高,外設集成度高,存儲量大,A/D轉換更準確快速。


Altera公司業內先進CPLD芯片
MAXII器件基于打破性體系結構,結合了FPGA和CPLD的優點,創立LUT體系,更低的架構,更低的功耗以及更高的密度。

ST公司高等ARM處理器芯片
32位Cortex-M3內核,72MHz主頻,運行速度快

04 ．產品特征

的補償性能

多種補償模式,優先諧波補償,兼顧無功補償

高達濾波次數為51次,諧波能力大于97%；

全范圍無功補償,提高功率因數；

三電平主電路,更低功耗,更率

全響應時間小于10ms,控制快速,有利暫態穩定性的提高

完善的設備和系統保護

1. 設備外部電氣故障保護,包括母線短路,電壓過欠壓,過欠頻,相序錯誤,
   電流反序等
2. 設備內部故障保護,包括過流保護,IGBT過熱保護等
3. 工作環境超限自動降容
4. 軟件及硬件限流
5. 諧振躲避,自動遠離系統諧振點

人性化的人機交互體驗

1. 人機交互4.3英寸液晶觸摸屏,便捷直觀；
2. 通過圖形化顯示界面,用戶可清晰了解補償前后系統波形圖,諧波頻譜圖,
   THDi,THDu,電流有效值,功率因數等系統的電能質量改善情況

靈活的應用方案

1. 模塊化設計,方便擴展,有16個模塊并聯
2. 機架式或壁掛式兩種模塊,適應多種安裝環境
3. 三相三線,三相四線兼容,冗余N線接線端子,較大限度適應現場環境
