一,概 述

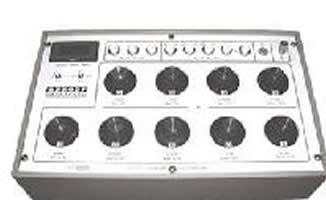

本儀器是依據JJG622-1997絕緣電阻表檢定規程,JJG1005-2005電子式絕緣電阻表檢定規程和JJG1072-2011直流高壓高值電阻器檢定規程等有關文件研制生產的。該儀器設計了單獨的泄漏屏蔽端鈕和接地端鈕。它不僅可用于檢定各種型號的進口和國產模擬式絕緣電阻表,數字式絕緣電阻表,絕緣電阻測試儀的標準,以及作為直流標準高值電阻器使用。具有較長的技術壽命和機械壽命。

電阻測量范圍100Ω～1TΩ,調節細度100Ω。

電壓測量范圍為0～5kV。能測量絕緣電阻表的開路電壓,中值電壓和峰值電壓。

1.1 電阻輸出部分的準確度等級及工作電壓（電流）

二,主 要 技 術 參 數

1. 電阻輸出（高壓高阻箱）部分

1.2 調節范圍：100Ω～1TΩ,調節細度為100Ω

1.3 使用環境條件

1.3.1 參 考 溫 度 范 圍： 17℃～23℃

1.3.2 標稱使用溫度范圍： 15℃～25℃

1.3.3 參 考 濕 度 范 圍： 30%～60%

1.3.4 標稱使用濕度范圍： 25%～75%

1.4 絕緣電阻：

檢定裝置中電阻輸出部分的電路,與電路無電氣連接的任何其它外部金屬間的絕緣電阻,在標稱電壓下測得的電阻值不小于1GΩ。

1.5 絕緣強度：

檢定裝置中電阻輸出部分的電路與測試用參考接地點之間,應能承受頻率為45～65Hz的實際正弦交流電壓6.75kV并歷時1min的試驗,而不出現擊穿與飛弧現象。

1.6 檢定裝置中電阻輸出部分輸出端的殘余電阻應＜1Ω,其變差＜0.1Ω。

1.7 外形尺寸： 442mm×270mm×145mm

1.8 重 量： ＜5kg

2． 電壓測量（高壓直流數字電壓表）部分

2.1 測量范圍: 0～5500V DC

2.2 準 確 度: ±（1 % 讀數±0.2%滿量程）

2.3 供電電源: 4.5 V DC

2.4 顯 示: 四位半,液晶顯示

2.5 輸入電阻：≥10GΩ

2.6 峰值電壓測量回路滿足JJG622-1997絕緣電阻表檢定規程中圖3的要求。
