產品介紹

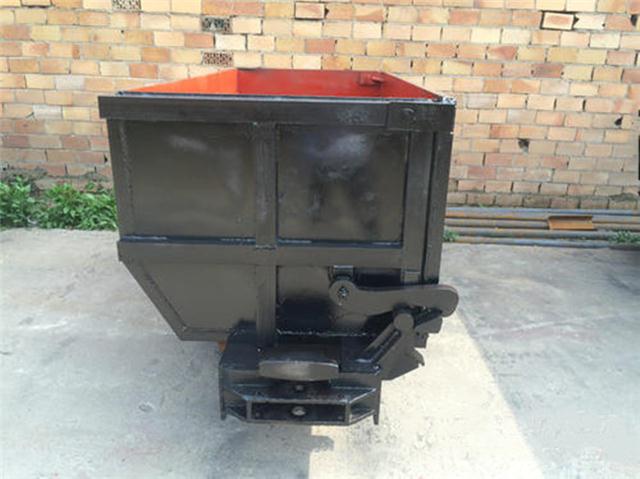

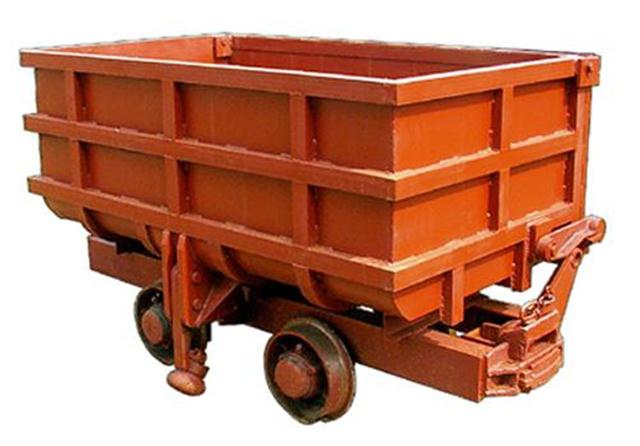

MCC2.0-6單側曲軌側卸式礦車主要適用于冶金,礦山,煤礦,***,公路遂道,水工涵洞,地下礦平巷和軍事涵洞等工程掘進,施工,配套簡單, 率出渣運輸設備。單側曲軌側卸式礦車簡稱曲軌側卸礦車,是在礦車行進過程中,由卸載輪臂經過卸載曲軌來實現車箱自動傾翻卸料和自動復位。效率高,安全可靠。卸礦是在機車牽引下,當卸載輪爬上曲軌時,車箱翻轉,車門自動打開實現卸料,車走過曲軌后車箱恢復原位,車門自動鎖固。

MCC2.0-6單側曲軌側卸式礦車工作原理

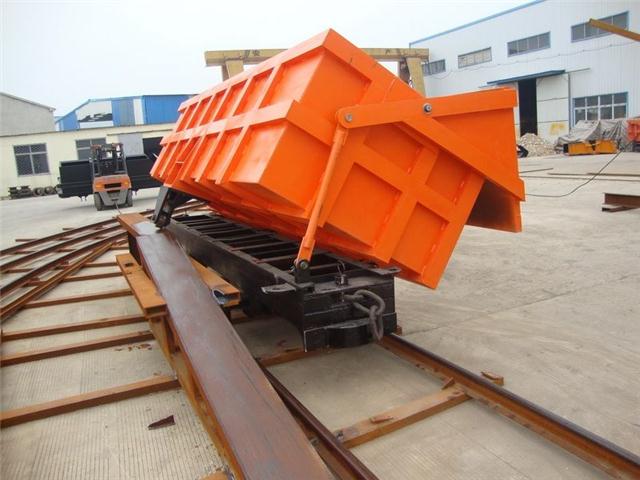

MCC2.0-6單側曲軌側卸式礦車主要組成是由車輪組,車架,銷軸,車廂,卸載曲軌,翻卸輪,銷軸,門鉤,車廂門,支撐鐵拉桿等部件組成。由軌道牽引機車或卷揚機牽引行走,只能在卸載處做好的曲軌卸載平臺上,向設定的一面卸載。在車廂的一側用較軸與車架相連,另一側箱門上裝有卸載輥輪。卸載時,當輥輪沿曲軌斜坡過渡裝置在卸載曲軌上坡段的上行,致使車廂傾斜,活動側門繞銷軸轉動被拉開而開始卸載。當輥輪沿傾斜卸載曲軌下坡運行,車廂靠自生重量自動下降復 位到關閉側門。要注意的是當單側曲軌卸卸式礦車從井底提升到卸載平臺時,提升卷揚機要放慢速度上斜坡卸載平臺,使其平穩卸載。它的優點是比翻斗式礦車和固 定式礦車容積更大,自動平穩卸載。

MCC2.0-6單側曲軌側卸式礦車技術參數

容積(M)：0.7,1.2,1.6,2.0,2.5,4.0,6.0

載重：1.75,3,4,5,6.25,10,15

軌距：600,600,600/762,600,762/900,762/900,762/900

軸距：600,600,800,1000,1200,2000,2000

車輪直徑：300,300,350/400,400,400,350,350

牽引高度：320,320,320,320,320,430,500

卸載角度(度)：40,40,42,42,45,42,42

牽引車速(km/h)：12,12,12,12,12,8,8

轉彎半徑：8,10,10,12,12,15,15

聯接器形式：插銷鏈環式,插銷鏈環式,插銷鏈環式,插銷鏈環式,插銷鏈環式,插銷鏈環式,插銷鏈環式

外型尺寸

長：1650,1900,2750/2500,3000,3650,3650,5000

寬：980,1050,1200,1250,1250,1500,1800

高：1050,1200,1300,1300,1300,1586,1675。
