綜合布線系統中,配線架適用于設備間的水平布線或設備端接,以及集中點的互配端接。 堅固及易于安裝的設計,減少安裝與操作費用,較大的正面標識空間方便端口識別,便于管理,符合19"機架安裝標準。

參考資料

室內MODF光纖總配線架,機房MODF光纖總配線架,廣電MODF光纖總配線架,OMDF光纖總配線架又稱光纖配線柜,是用于光纖通信網絡中對光纜,光纖進行終接,保護,連接及管理的配線設備。在本設備上可以實現對光纜的固定,開剝,接地保護,以及各種光纖的熔接,跳轉,冗纖盤繞,合理布放,配線調度等功能,是傳輸媒體與傳輸設備之間的配套設備。室內144芯MODF光纖配線架,機房144芯MODF光纖配線架,廣電144芯MODF光纖配線架,

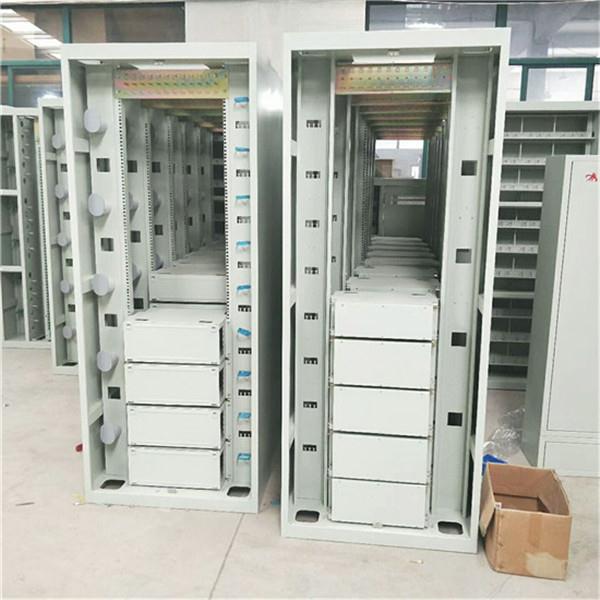

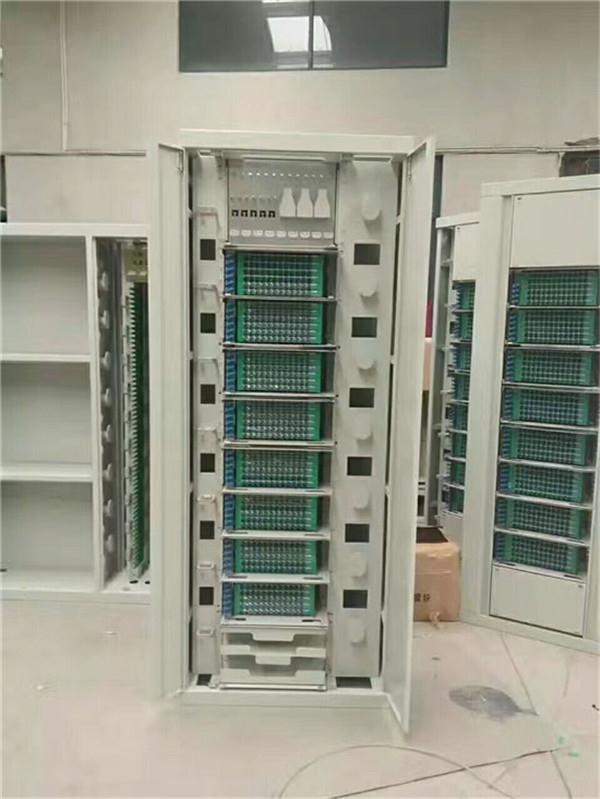

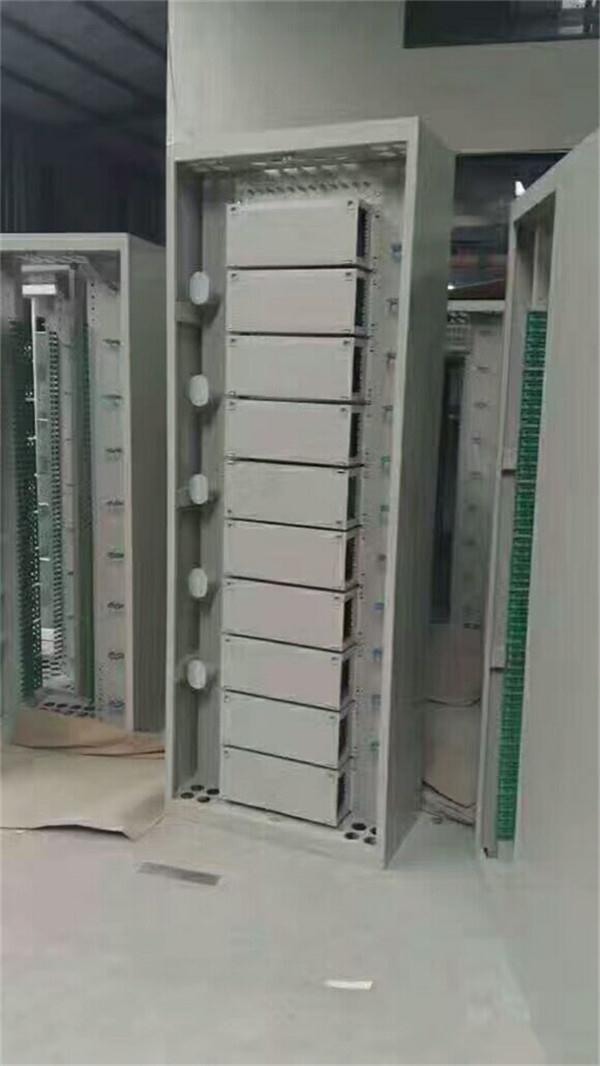

GPX346-A2型光纖配線柜是我公司研制開發的高容量,大密度,全正面操作的光纖配線柜。它同時適用于普通光纜和帶狀光纜,本架由機柜,光纖儲纖單元,光纖單元體及光纖直熔配線單元等部分組成。由于采用模塊化的結構,用戶可根據容量的配置功能模塊的數目進行靈活的安裝。

光總配線架（OMDF）是光接入網中重要的一環,類似于現有電纜配線架（MDF）,光總配線架,主要采用傳統MDF式的線纜管理方式,即直列模塊部分為外線側,提供室外光纜固定,匯流,熔接與終端功能,橫列模塊部分為內線側,提供室內光纖光纜的終端,調度,測量與管理功能。

安裝了光總配線架機房的場景

OMDF產品綜合了傳統“光纖配線架”及“中間配線架”,完成以下功能：

光纜的引入,固定及開剝保護,光纖的熔接及保護,尾纖的儲存,跳纖的儲存及管理,光纖的固定連接及交叉連接等功能；同時能根據客戶的要求安裝光分路器,波分復用器等增值模塊單元。

完成傳輸線路端光纖熔接配線架光纖路由與設備端的各類光設備光纖路由之間的線路分配的功能,同時能完成線路端和設備端的跳線富余長度的存儲功能。

類似MDF總配線架的管理模式,正面為線路側（直列,為外線光纜終端）,背后為設備側（橫列,設備尾纜終端）,延續管理人員的習慣。

二．主要性能指標

1．使用條件：

1）工作溫度：-5℃～ 40℃

2）相對濕度：≤85%（ 30℃）

3）大氣壓力：70Kpa～106Kpa

2．光電性能：

1）連接器衰耗（包括插入,互換和重復）≤0.5dB

2）互換性附加損耗≤0.2dB

3）重復性附加損耗≤0.1dB

4）回波損耗≥40dB

5）插拔耐久性壽命>1000次

6）機柜高壓防護地與機柜絕緣,絕緣電阻>1000MΩ/500V（DC）

7）機柜高壓防護地與機柜間耐壓>3000V（DC）,5S不擊穿,無飛弧

3．適用性指標：

1）標稱工作波長：850nm,1310nm,1550nm。

2）光纖活動連接器：符合GB12507以及相關標準的規定。

3）光纖光纜應符合GB/T11819和GB /T7424的規定。

4．外形尺寸及容量：

1）外形尺寸：2200×720×600（H×W×D）（mm）。

2）容量：720芯。

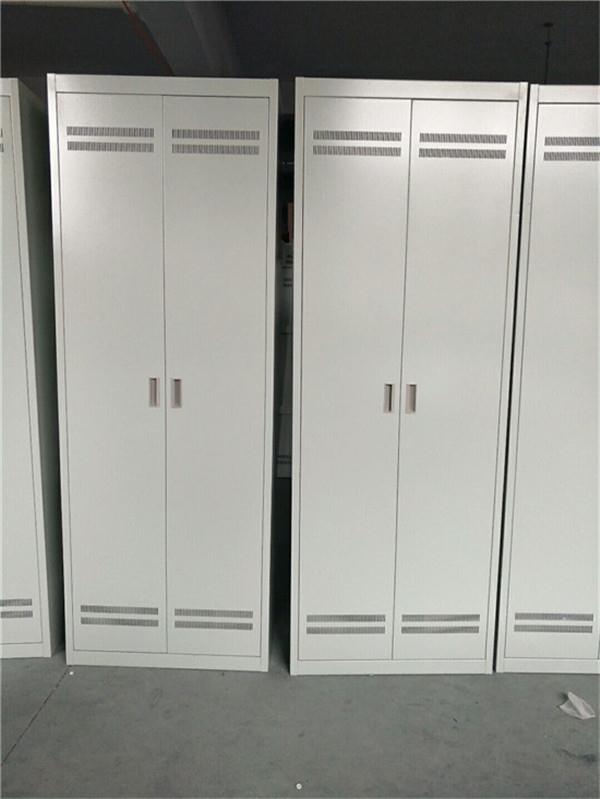

機柜為全部標準通用19″機柜,采用進口電解板經特殊工藝制造,表面噴塑處理,外形美觀大方。機柜底部采用4個M10×80的膨脹螺釘（隨機附件）緊固于地面。頂部采用角連件用菱形螺母與機房走線槽道固定。如下圖1 。

1） 使用和操作

1,光纜開剝,固定及保護

1,將光纜從上方或下方的光纜入孔引入架體（見右圖）

2,帶狀光纜的開剝及固定

2.1光纜開剝長度為：2.5 米 光纜開剝處到距離遠的熔接配線模塊距離（可視實際情況變化）,鎧甲層預留40mm,中心加強芯預留150mm（兩側加強芯留55 mm）；

2.2在光纜開剝處套上熱縮套管,用電吹風加熱,使熱縮套管將光纜開剝處包緊,尾纖清理干凈,每帶均套上保護套管,保護套管在鎧甲層處預留65mm裸帶；

2.3將光纜從裸帶處放入保護接頭,再將松 套管部分可用膠帶纏繞,使其外徑與保護接頭相匹配,推入保護接頭,使光纜加強芯穿過螺母座槽,喉扣掛在光纜固定板鉤上,擰緊喉扣螺釘及加強芯緊定螺釘；

2.4按順序將帶有保護扁管的每一帶光纖輕輕壓入保護接頭固定槽內,每一槽可壓三帶；

2.5將接頭蓋小端頭部插入保護接頭對應部分,再將大端壓下,保護接頭安裝完畢；

3. 非帶狀纜的開剝及固定

3.1 光纜開剝長度為：2.5米 光纜開剝處到 距離的熔接配線模塊距離 （可視實際情況變化）,鎧甲層預留40mm,加強芯預留150mm；

3.2 在光纜開剝處套上熱縮套管,用電吹風加熱, 使熱縮套管將光纜開剝處包緊；

3.3 視尾纖本身的保護情況決定是否加護套管；

3.4 用喉扣將光纜固定在光纜固定板上。
