熱浸鋅螺絲多用于室外塔架鐵塔以及鋼結(jié)構(gòu)工程等防腐蝕要求高的場合,按照螺絲的等級分為4.8級熱浸鋅螺絲和8.8級熱浸鋅螺絲以及少部分10.9級和12.9級熱浸鋅螺絲。熱浸鋅也稱為熱浸鍍鋅,熱浸鋅螺絲的工藝是將螺絲置于600度多有的鋅液中,使螺絲表面附著鋅液形成鍍層,熱浸鋅螺絲的鍍層厚度一般在50μm—75μm之間。相比普通電鍍鋅和達(dá)克羅處理等鍍層厚度要高出許多,室外使用可達(dá)到幾十年不生銹,常見的使用有國家電網(wǎng),電視臺塔架等。由于熱浸鋅螺絲鍍層較厚,所以必須配合擴(kuò)孔的熱浸鋅螺母使用,熱浸鋅螺母指的是螺母在冷鐓過程中加大預(yù)沖孔以及使用加大絲錐將螺母擴(kuò)孔50到80絲,用于填補(bǔ)熱浸鋅的鋅層厚度帶來的配合公差。

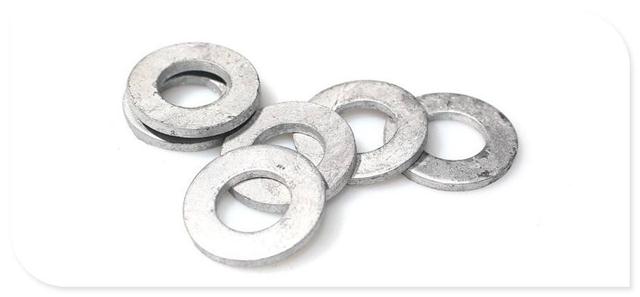

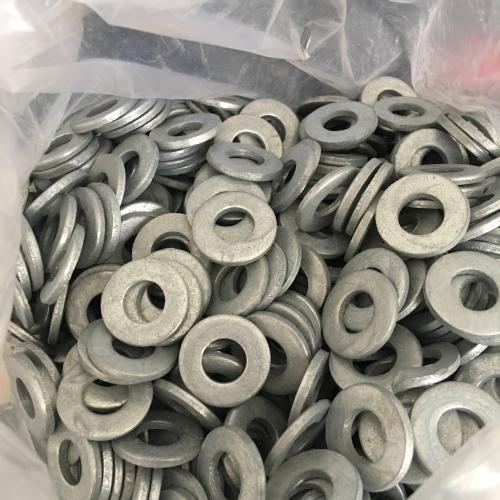

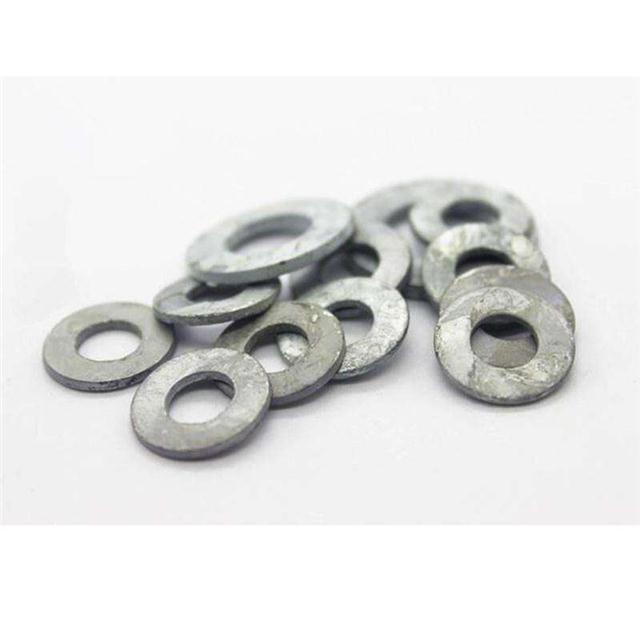

熱浸鋅螺絲在處理過程中要時刻注意鋅液的溫度和熱浸鋅的時間,一般鋅液溫度必須在550—600度之間,溫度過高的話鍍層太薄,溫度太低鍍層的附著力較差且外觀毛糙。只有準(zhǔn)確把握鋅液的溫度和浸鍍的時間才能有效控制熱浸鋅螺絲的質(zhì)量。于熱浸鋅螺絲配合使用的除了熱浸鋅螺母外還有熱浸鋅的彈墊和熱浸鋅的平墊,熱浸鋅的彈墊一般不易粘連,但M10以下的規(guī)格不建議使用熱浸鋅彈墊,可能造成配合不順暢的現(xiàn)象,熱浸鋅平墊加工較難,平墊于平墊之間接觸面積大,在高溫鋅液中容易粘連在一起,造成粘連部分鍍層達(dá)不到要求,解決的方法一：可采用鐵絲串連使每個墊圈分開不接觸或保持平墊在鋅液中抖動,盡量使其不粘連,二：可將平墊和螺絲混合浸鋅后再挑出不粘連的墊圈使用,此方法將造成一定的浪費(fèi)。
