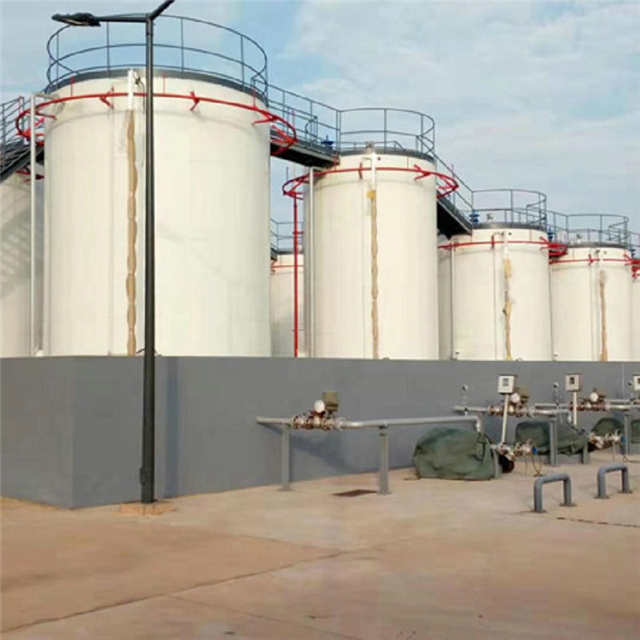

化工廠罐區(qū)防火涂料2小時(shí) 防火堤 防火圍堰專用 消防產(chǎn)品

化工廠罐區(qū)防火涂料2小時(shí) 防火堤 防火圍堰消防產(chǎn)品

防火堤防火涂料的主體是由多種無機(jī)類輕質(zhì)隔熱材料復(fù)合而成的,比如說硅酸鹽水泥,膨脹珍珠巖等,這給它帶來了很多的好處,性能特點(diǎn)也變得很優(yōu)越。它的防火隔熱性能是非常不錯(cuò)的,不然也不會(huì)被石油和化工領(lǐng)域所選擇,它可以承受烴類火災(zāi)長(zhǎng)時(shí)間的沖擊,能夠抵御高溫火焰。因此,我們可以認(rèn)為它是一種非�？煽康漠a(chǎn)品,性能好。第二,防火堤防火涂料擁有非常不錯(cuò)的附著力,耐候性能也非常不錯(cuò)。這就使得它的使用壽命非常長(zhǎng),在經(jīng)歷了日曬兩淋之后,依然可以不起皮,不剝落和老化。一次的施工之后,人們可以在很長(zhǎng)的一段時(shí)間內(nèi)信任它,經(jīng)得起考驗(yàn),第三,它的施工工藝是非常簡(jiǎn)單的,可以說非常便捷。因此它也不會(huì)有很高的施工成本,不管是人工還是機(jī)械都可以人工就采田涂抹的方式而機(jī)械就采用噴涂。

性能指標(biāo)：依據(jù)GB28375-2012《混凝土結(jié)構(gòu)防火涂料》

防火堤防火涂料的技術(shù)要求

　　1,在容器中的狀態(tài) 經(jīng)攪拌后壘均勻稠厚流體,無結(jié)塊

　　2,干燥時(shí)間(表干)/h ≤24

　　3,黏結(jié)強(qiáng)度/MPa ≥0.15<凍融前）/ ≥0.15(凍融后）

　　4,抗壓強(qiáng)度/MPa ≥1.5O(凍融前）/≥1.50<(凍融后）

　　5,干密度/(kg/ m3) ≤700

　　6,耐水性/h ≥720,試驗(yàn)后,涂層不開裂,起層.脫落,允許輕微發(fā)脹和變色

　　7,耐酸性/h ≥360,試驗(yàn)后,涂層不開裂.起層,脫落,允許輕微發(fā)脹和變色

　　8,耐堿性/h ≥360,試驗(yàn)后,涂層不開裂.起層,脫落,允許輕微發(fā)脹和變色

　　9,酎曝?zé)嵝?/span>/h ≥720,試驗(yàn)后,涂層不開裂.起層,脫落,允許輕微發(fā)脹和變色

　　10,耐濕熱性/h ≥720,試驗(yàn)后,涂層不開裂,起層.脫落,允許輕微發(fā)脹和變色

　　11,耐凍融循環(huán)試驗(yàn)/次 ≥15,試驗(yàn)后,涂層不開裂,起層.脫落,允許輕微發(fā)脹和變色

　　12,耐鹽霧腐蝕性/次 ≥30,試驗(yàn)后,涂層不開裂.起層.脫落,允許輕微發(fā)脹和變色

　　13,產(chǎn)煙毒性 不低于GB/T 20285—2006規(guī)定材料產(chǎn)煙毒性危險(xiǎn)分級(jí)ZA1級(jí)

　　14,耐火性能/h ≥2.00(標(biāo)準(zhǔn)升溫) / ≥2.00(HC升溫)/≥2.00(石油化工升溫)

使 用 說 明：

1,基材清理：

1.1防火堤砼表面若出現(xiàn)錯(cuò)臺(tái)（模板縫處）且高差在10mm以上時(shí)應(yīng)用1：2砂漿進(jìn)行過渡處理,保證涂層的平整性。

1.2砼表面若有蜂窩麻面現(xiàn)象應(yīng)用1：2砂漿抹平,在處理過程中做到密實(shí),避免涂層施工后出現(xiàn)空鼓現(xiàn)象。

1.3對(duì)砼表面的油污,臟物應(yīng)采取化學(xué)清除或機(jī)械清理的方法進(jìn)行處理,保證砼表面干凈,無油污；對(duì)砼表面的灰塵應(yīng)用高壓水槍進(jìn)行清洗處理,增強(qiáng)其粘結(jié)力。

2,底層噴涂：

2.1待砼表面清理干凈后且無水漬且保持濕潤(rùn)狀態(tài)時(shí)開始噴涂底層。

2.2底層涂料配比（重量比）為防火涂料：專用粘結(jié)劑：水=100:20:100。

2.3本涂料宜采用壓送式噴涂設(shè)備進(jìn)行施工, 噴涂氣壓宜為0.4～0.6MPa。

2.4底層噴涂應(yīng)薄,厚度≤3mm,以砼表面出現(xiàn)凹凸不平粗糙狀態(tài)為準(zhǔn)。底層噴涂遍數(shù)為1遍。
