“鑄造”一詞包括的范圍很廣泛,從大型鑄造廠鑄造廠鑄造規劃給數百噸起重機用的平衡件,到
小房間內將熔煉制成各式各樣的珠寶首飾。一般來說,大部分都會包含以下工序：
1,砂處理 2 ,金屬熔煉 3,澆注 4,鑄件清理
鑄造廠電爐除塵器專業生產廠家鑄造廠除塵器也是常用的布袋除塵器之一,是根據鑄造廠砂準備
及砂處理車間工序復雜,物料輸送量大,工藝設備多,揚塵點多的特點,研發生產的適合鑄
造廠砂處理車間的反吹風布袋除塵器。鑄造廠除塵器集國內外同類產品優點于一體,密封性好,
回轉靈活,更換除塵濾袋方便,除塵效果大于99.9%,粉塵排放濃度低于國家標準。實現了鑄造廠
型砂處理生產線的零排放標準,改善了工人的操作環境。甚是得到了使用者的一致好評。

電爐根據加工作業工藝程序不同,粉塵產生點也不盡相同,按現在的環保排放要求多采用布袋除
塵器進行粉塵處理,大致安裝流程為電爐----集塵罩------管網-----布袋除塵器------風
機-------排放
電爐除塵器的制作特點
除塵器承受負壓：6000PA
清灰空氣壓力及氣量：0.3-0.6MPA(1.0M3/MIN)
除塵器阻力1000-1500PA
排放濃度<30mg
過濾風速0.8-1.1
入口溫度：>270度
1：采用“漲圈自鎖密封”解決上箱與下箱分離不清的問題。進一步提高除塵效率。
2： 沖壓花板的的采用免除了安裝濾袋不方便的問題,操作更方便,節時省力。
3：電磁脈沖閥采用雙模片結構,配合ASCO閥芯,控制更靈活,效率更高,能沖擊600萬次以上,
壽命更長。
4：氟美斯布袋的采用使煙氣的溫度在280度以下即可�？梢蕴岣唢L(fēng)速而不影響效果。不易結露使
清灰更順暢。
工作原理
含塵氣體由下部敞開式法蘭進入過濾室,較粗顆粒直接落入灰倉,含塵氣體經濾袋過濾,粉塵阻
留于袋表,凈氣經袋口到凈氣室,由風機排入大氣。當濾袋表面的粉塵不斷增加,程控儀開始工
作,逐個開啟脈沖閥,使壓縮空氣通過噴口對濾袋進行噴吹清灰,使濾袋突然膨脹,在反向氣流
的作用下,賦予袋表的粉塵迅速脫離濾袋落入灰倉,粉塵由卸灰閥排出。
鑄造廠電爐除塵器除塵設備的特點
目前國內處理電爐煙塵一般都采用,根據電爐煙塵細,而且粘的特點,為了保證袋式除塵器在適當
的阻力水平下正常工作,要求袋式除塵器應具有較強的清灰能力,因此,除塵設備選用了LCM長袋低
壓大型脈沖袋式除塵器。該種設備已在電爐煉鋼,高爐噴煤,燒結,耐火,碳黑,水泥等行業中
廣泛應用,取得了良好效果。其主要特點如下:
(1) 清灰能力強。其清灰強度(通常以g=9.8m/s2作為單位)可達到60～200g,而反吹風或機械振
打袋式除塵器分別只有3～5g或10g。因此,即使對細而粘的粉塵,也能獲得良好的清灰效果。
(2) 過濾負荷高。對處理電爐煙塵,過濾風速可達1.5m/min。
(3) 濾袋長,可達6m,是傳統脈沖袋式除塵器的2～3倍,因而占地面積小。濾袋長度長依賴于強
大的清灰能力,不會因?yàn)V袋加長而影響清灰效果。
(4) 噴吹壓力低,僅0.15～0.25MPa。這是因?yàn)閲姶笛b置配備了“雙薄膜片快速脈沖閥”,該閥是
直通式結構,啟閉迅速,阻力小。因而與其他脈沖閥相比在相同的耗氣量下,能以較低的噴吹壓力獲
得更強的清灰能力。
(5) 維修工作量小。由于脈沖閥處理能力大,在相同情況下其數量為傳統脈沖的1/8,而且隨著濾
袋和膜片的使用壽命的延長,維修工作量更小。
(6) 更換和安裝濾袋方便。由于濾袋靠縫在袋口的彈性漲圈嵌在花板上,因而不需綁扎,也不需螺
栓等聯接件緊固,換袋時在花板以上的凈氣側進行,人與塵袋接觸短暫,大大減輕了換袋時操作人員
的勞動強度。
(7) 我們恒瑞環保在相同的處理風量下與反吹風類袋式除塵器相比,在投資,運行電耗,占地面
積,設備重量等方面都有顯著降低。
(8) 配備了恒瑞環保設備有限公司研制的DMK電腦控制儀�？煽啃愿�,功能齊全,對供電電壓波動
,環境溫度變化,粉塵影響等因素的抗干擾能力強,已在多座電爐除塵系統中應用,至今工作正常
。
2.2　除塵器主體結構
　　(1) 除塵器劃分為24個倉室,布置成兩列,中間為進風和出風總風道。倉室之間有隔板嚴密分
隔,以實現離線清灰。
　　(2) 各倉室進風口與濾袋之間設擋風板,在箱體內部取上進風方式。
　　(3) 各倉室進口設手動蝶閥,出口設氣動停風閥。可實現離線清灰以及除塵器在不停機狀態
下實現單個倉室的檢修和每個倉室的風量分配。
　　(4) 每個倉室設216條濾袋,濾袋尺寸為120mm×6000mm。24個倉室共計5184條,總過濾面積
為11716m2。
　　(5) 恒瑞環保濾袋框架采用八角星形斷面,與圓形斷面相比,可增強清灰效果,減少濾袋與框
架之間的磨損,有助于延長濾袋壽命,便于濾袋框架的抽出與插入。
　　(6) 濾袋材質選用滌綸針刺氈。
　　(7) 采用停風脈沖清灰方式,每倉室設一套噴吹裝置,噴吹管與脈沖閥出口采取插接方式便于
拆裝。
　　噴吹管上噴嘴具有不同的孔徑,使噴吹時進入濾袋的氣量均勻。
　　(8) 恒瑞環保電磁脈沖閥為DMF80型直通式快速脈沖閥,其壓力輸出口為雙扭線結構。
　　(9) 上箱體頂部設有落水坡度(20:1)和落水槽,以防止頂蓋積水。
　　(10) 每個倉室設一個灰斗,設有一臺倉壁振動器和一個人孔門。
　　(11) 灰斗下口設有手動插板閥和星形卸灰閥,前者供檢修星型卸料器時用。
　　(12) 每個倉室設有一個“U”型壓力計,以觀察各倉室濾袋兩端的阻力。
2.3　除塵器的控制
　　除塵器的控制采用泊頭金珠環保設備有限公司研制的PLC電腦控制柜。
2.3.1 控制內容
　　控制內容包括:袋式除塵器清灰控制;監測和顯示除塵器進出口壓差;監測和顯示除
塵器進出口煙氣溫度;停風閥閥位監視,;清灰周期顯示;清灰時脈沖閥閥號及停
風閥閥號顯示。
2.3.2 控制方式
　　在除塵器進,出口總管上的壓力變送器連續監測除塵器進出口總壓差。當總壓差值達到設定
值(1800Pa)時,電腦控制系統啟動清灰程序,除塵器噴吹系統開始工作。清灰控制方式有定時,定
壓差和單倉清灰三種,正常生產時,選擇定壓差方式,在設備檢修階段,可選擇定時或單倉清灰方式
。
　　停風閥設手動,自動兩種控制方式。
為保質保量完成訂單,我公司遵循以下原則：
1.預付款到賬即合同生效后,與買方進行技術交流,并向買方提供案例及相關資料,場地用地作
出圖紙以備設備到后順利安裝。
2.由采購部結合合同,安排外購件進廠制作。
3.制作完成,可第三方進廠驗貨,貼標,封存,裝車,運輸至購買方,并配送清單。
4.安裝調試至zui優狀態,接受完工交接書。

鑄造廠電爐除塵器主要特點：

1,本除塵器采用分室停風脈沖噴吹清灰技術,克服了常規脈沖布袋除塵器和分室反吹除塵器的缺
點,清灰能力強,除塵效率高,排放濃度低,漏風率小,能耗少,鋼耗少,占地面積少,運行穩定可靠,經
濟效益好.

2,由于采用分室停風脈沖噴吹清灰,噴吹一次就可達到清灰的目的,所以清灰周期延長,降低
了清灰能耗,壓氣耗量可大為降低.同時,除塵濾袋與脈沖閥的疲勞程度也相應減低,從而成倍地提
高濾袋與閥片的壽命.

3,檢修換袋可在不停系統風機,系統正常運行條件下分室進行.濾袋袋口采用彈性漲圈,密封性能
好,牢固可靠.濾袋龍骨采用多角形,減少了布袋與籠骨的磨擦,延長了除塵布袋袋的壽命又便于卸
下布袋.

4,采用上部抽袋方式,換袋時抽出骨架后,臟袋投入箱體下部灰斗,由人孔處取出,改善了換袋操作
條件.

5,箱體采用氣密性設計,密封性好,檢查門用優良的密封材料,制作過程中以煤油檢漏,漏風率極低
.

6,進,出口風道布置緊湊,氣流阻力小.

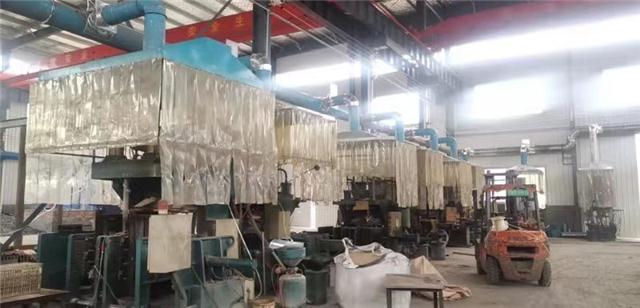

電爐除塵器吸塵罩捕集罩設計時遵循的設計原則：
（1） 不影響生產工藝操作和操作工人的觀察；
（2） 滿足于生產設備的正常作業要求,不影響生產設備的檢修；
（3） 具有足夠的剛度和強度及穩定性,避免高溫區部分熱變性能；
（4） 罩形設計要能有效的罩內煙氣向吸口方向流動；
（5） 罩口尺寸能對煙氣流進行有效控制,具有一定的儲蓄容積和罩口平均速度。
（6） 罩子自身應密封良好；
（7） 其他有關要求,罩體鋼板厚3mm。
電爐除塵器煙囪,管道等選型設計方案：
（1）煙囪 ：煙囪采用鋼制煙囪,規格為Φ1600mm,高度為20米。
（2）管道：主管道規格為Φ1000X5出風管為Φ1250。支管道為Φ720。
（3）風機進出口柔性接頭：風機進出口安裝柔性接頭,減少其對除塵器其煙囪的影響。
（4）降溫裝置：設計在除塵器進口位置加裝一套混風閥,將溫度控制在安全值以內。確保設備使
用壽命。
