BQG-15氣動隔膜泵

BQG-15氣動隔膜泵產品紹

BQG-15系列氣動隔膜泵是一種新型輸送機械,采用壓縮空氣為動力源,對于各種腐蝕性液體,帶顆粒的液體,高粘度,易揮發,易燃,劇毒的液體,均能予以抽光吸盡。
BQG-15氣動隔膜泵既能抽送流動的液體,又能輸送-些不易流動的介質,具有自吸泵,潛水泵,屏蔽泵,泥漿泵和雜質泵等渝送機械的許多優點。
BQG-15氣動隔膜泵還具有操作簡單,安全可靠,耐腐蝕性,經久耐用,具自吸性,空轉無損,多種材料,用途廣泛等顯著特點。BQG-15氣動隔膜泵主要用于礦山井巷開拓,豎井井筒施工,井下硐室工程的排水,排污,排沙,排泥漿等。BQG-15氣動隔膜泵工作原理
在泵的兩個對稱工作腔中,各裝有一塊有彈性的隔膜,聯桿將兩塊隔膜結成- -體,壓縮空氣從泵的進氣接頭1進入配氣閥3后,推動兩個工作腔內的隔膜,驅使聯桿聯接的兩塊隔膜同步運動。與此同時,另-工作腔中的氣體則從隔膜的背后排出泵外。-旦到達行程終點。配氣機構則自動地將壓縮空氣引入另-一個工作腔,推動隔膜朝相反方向運動,這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4,隔膜的往復運動,造成工作腔內容積的改變,迫使兩個單向球閥交替地開啟和關閉,從而將液體連續地吸入和排出。

BQG-15氣動隔膜泵產品特點
氣動隔膜泵既能抽送流動的液體,又能輸送一些不易流動的介質, 具有自吸泵,潛水泵,屏蔽泵,泥漿泵和雜質泵等輸送機械的許多優點。
1,不需灌引水,吸程高達7M,揚程達50M,出口壓力26kgf/cm2。
2,流動寬蔽,通過性能好,允許通過顆粒,直徑達10mm抽送泥漿,雜質時,對泵磨損甚微。
3,揚程,流量可通過氣閥開度實現無級調節。( 氣壓調節在1-7kg/cm2之間)。
4,該泵無旋轉部件,沒有軸封隔膜將抽送的介質與泵的運動部件,工作介質完全隔開,所輸送的介質不會向外泄漏。所以抽送有毒,易揮發或腐蝕性介質時,不會造成環境污染和危害人身安全。5,不必用電,在易燃,易爆場所使用安全可靠。6,可以浸沒在介質中工作。;
7,使用方便,工作可靠,開停泵只需簡單地打開和關閉氣體閥門,即使由于意外情況而長時間地?zé)o介質運行或突然停機,泵也不會因
此而損壞,-旦超負荷,泵便會自動停機,具有自我保護性能,當負荷恢復正常以后,又能自動啟動運行。,
8,結構簡單,易損件少,該泵結構簡單, 安裝,維修方便,泵輸送的介質不會接觸到配氣閱,聯桿等運動部件,不象其他類型的泵因轉子,活塞,齒輪,葉片等部件的磨損而使性能逐步下降。9,可輸送較粘的液體。(粘度在1萬厘泊以下)。
10,本泵無須用油潤滑,即使空轉,對泵也無任何影響。這是該泵一大特點。
BQG-15氣動隔膜泵技術參數
揚程0-50m (排清水) 0-35m (排混水)
流量10m3/h
進氣口管徑G3/4"
吸程7m
排氣口管徑G1”
噪音<80dB
外形尺寸600mmx390mmx300mm
重量32.4kg。

該產品已出口美國,法國,加拿大,印尼,俄羅斯,越南,澳大利亞,韓國,伊朗等多個國家,獲得客戶的一致好評。

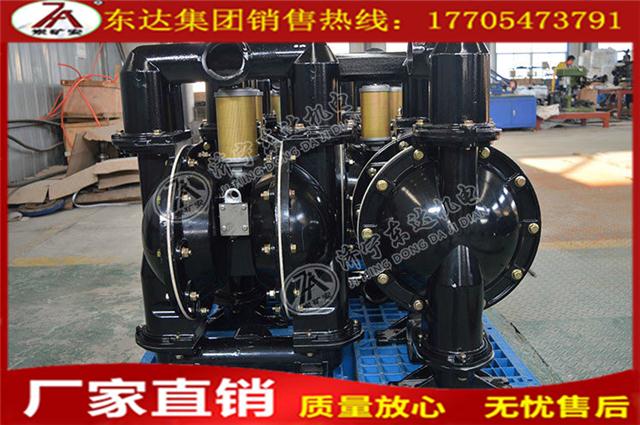

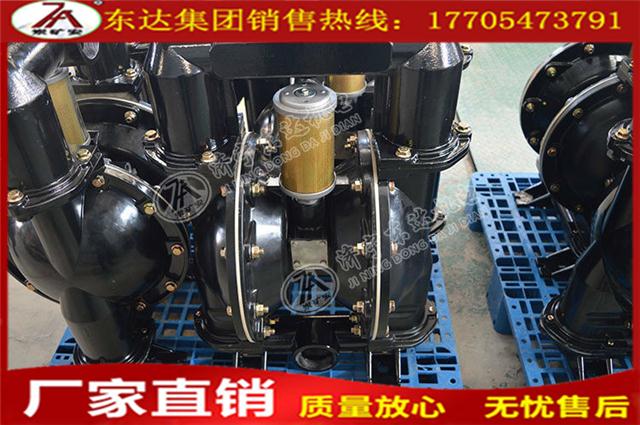

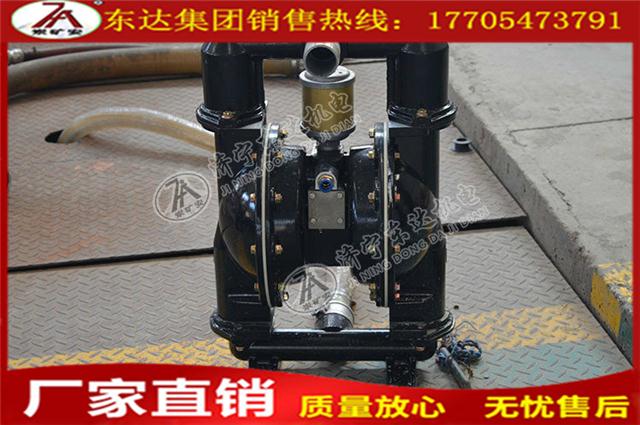

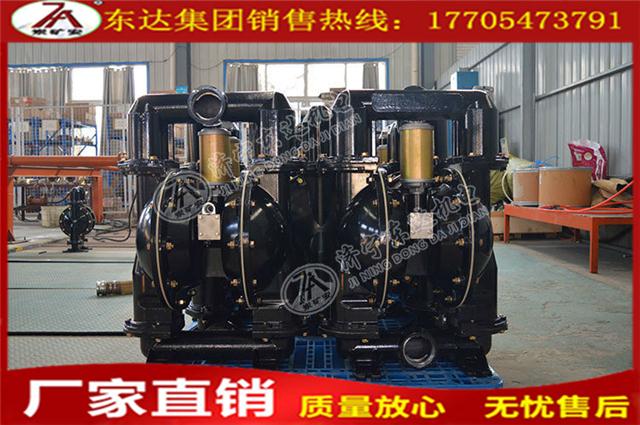

因產品生產批次,具體型號不同,以上圖片僅供參考,詳情可聯系我們的銷售人員進行具體核實。
