使用說明

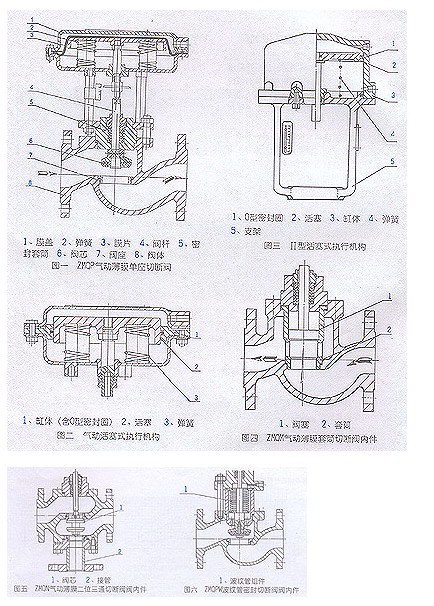

ZMQM氣動薄膜套筒切斷閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,拆裝方便等優點。
　　切斷閥接受來自調節儀表的信號,切斷,開啟或改變介質流向,達到對壓力,流量,液位等工藝參數自動控制。廣泛應用于石油,化工,冶金,電力,輕工,紡織等各種工業部門的生產過程自動控制和運程控制系統中。
　　本系列產品公稱壓力等級有PN10,16,40,46四種,公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
產品特點
切斷閥采用多彈簧執行機構與調節機構用三根立相連,整個高度可減小約30％,重量可減輕約30％。
閥體按流體力學原理設計成等截面低流阻流道,額定流量系統數加大30％。
閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為質材料制作,關閉進密封性能優良。
平衡型閥內件,提高了切斷閥的許用壓差。
波紋管密封型對移動的閥桿形成完全的密封,堵絕了介質外漏的可能性。
活塞式執行機構,操作力大,使用壓差大。

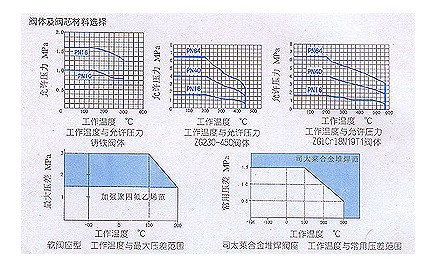

主要零件材料

主要零件材料
閥體,密封套筒：HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG1Cr18Ni12MO2Ti
閥芯,閥座：1Cr18Ni9T, OCr18Ni12MO2Ti,1Cr18Ni9Ti堆焊司太萊合金
套筒,閥塞：1Cr18Ni9T, OCr18Ni12MO2Ti,1Cr18Ni9Ti堆焊司太萊合金
填料：聚四氟乙烯,柔性石墨
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿,推桿：2Cr13,1Cr18Ni9Ti
閥芯,閥塞（軟質件）：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti

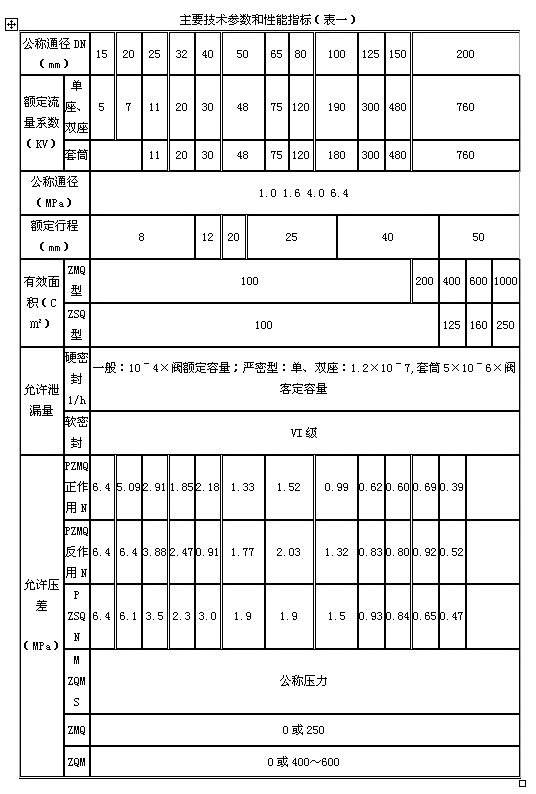

技術參數

1） 本產品性能和指標貫徹GB/T4213-92;
2） 表中允許壓差值若大于公稱壓力則取公稱壓力值,小于等于公稱壓力值則不變；
3） 表允許值為使用標準缸值,可配用不同的氣缸提高允許壓差。

允許壓差

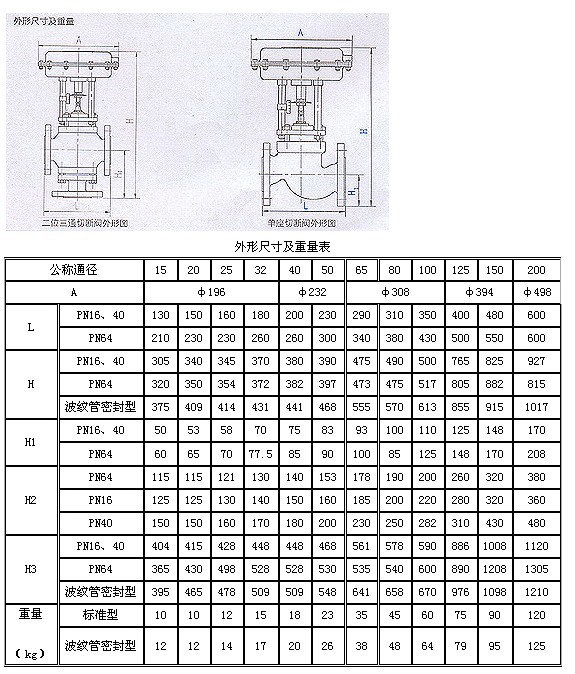

尺寸重量

連接標準
法蘭標準：鑄鐵法蘭按BG4216-84
鑄鐵法蘭按BG9113-88,JB/T79-94
法半密封面型式：PN10,PN16為凸面；
PN10,PN16為凹凸面,閥體為凹面。
結構長度：BG12221-98。
執行機構氣信號接號：內螺紋M10×1。
＊ 閥體法法及法蘭端面距離可以按用戶***的標準制造。如：ANS,IJIS,DIN等標準。
