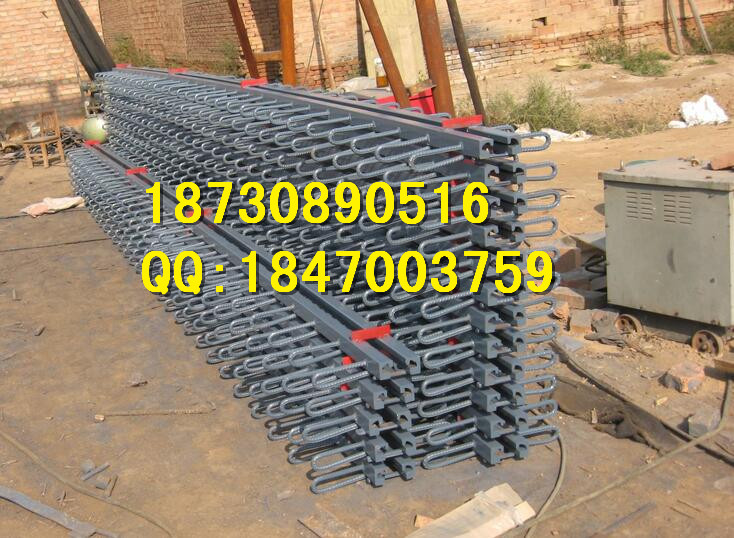

具有連結可靠,與橋面接合平順,密封止水,伸縮靈活,行車平穩,使用壽命長的特點。適用于伸縮量為40mm , 60mm 和 80mm 的橋梁。C,F型橋梁伸縮縫是國內交公路規劃設計院設計的一種新穎橋梁伸縮裝置,產品適用于大流量交通地段的公路,城市橋梁,高架道路與立交工程。
1.設計制造技術條件
(1)設計荷載：采用J刊01—88(1995)《公路工程技術標準》規定的汽車超過20級荷載進行設計。

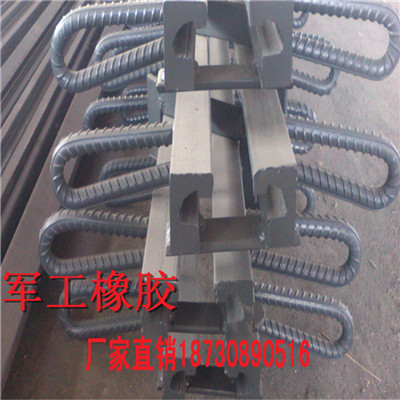

(2)本結構使用的異型鋼材質為16Mn橋梁專項使用鋼,鋼材抗拉強度應不低于480Mpa,容許彎曲應力不低于210Mpa。
(3)結構中支承橫梁使用16Mn或45號鋼,其容許彎曲應力不低于210Mpa。
(4)其余配件鋼材可使用不低于Q235強度鋼材。
2.膠料適用范圍
(1)采用氯丁橡膠(CR)的伸縮裝置適用于溫度為—25℃— 60℃地區。
(2)采用天然橡膠(NR)的伸縮裝置適用于溫度為—40℃～ 60℃地區。
3.結構特點
GQF—MZL型伸縮裝置的突出特點是將伸縮裝置的承重結構和位移控制系統分開,二者受力時互不干擾,分工明確,這樣既保證受力時安全,又保證了受力時位移均勻。
4.伸縮裝置伸縮量的確定
橋梁伸縮量計算值直接影響對伸縮裝置規格選擇,若伸縮裝置規格選擇不合理,就直接影響伸縮裝置的使用效果,同時選擇伸縮裝置時還應考慮梁,板間伸縮裝置間隙量大小,以保證伸縮裝置與梁,板兩端有充分錨固,才能達到較佳使用效果。所以在選擇伸縮裝置的規格時,一定要留足夠余量,才能保證伸縮裝置的使用效果和耐久性。
5.橋梁設計單位在選擇了我公司的伸縮裝置后,為便于加工制作,應提供下列資料
(1)橋梁的橫斷面圖(包括橫坡,人行道,安全帶,欄桿的位置及尺寸)o

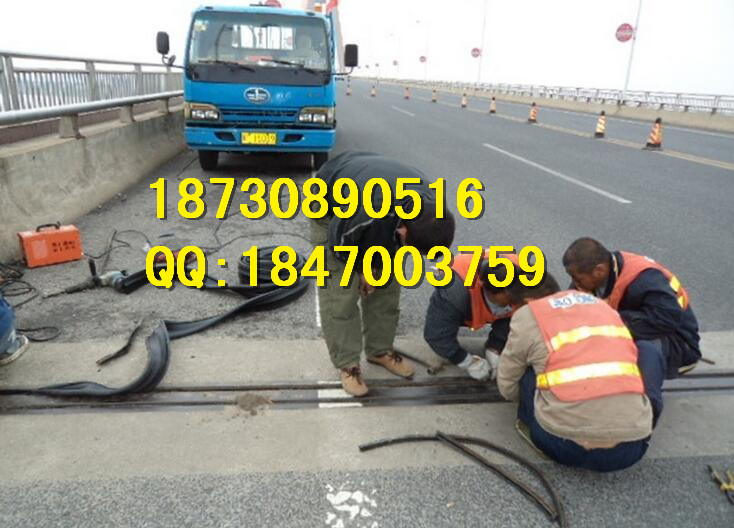

(2)伸縮裝置的施工實施時間及安裝時溫度的變化幅度。
(3)用戶有特殊要求應明確注明。
注：如用戶不提供定位值,則工廠一律按產品的額定較大伸縮量壓縮一半定位出廠。
