一,概述

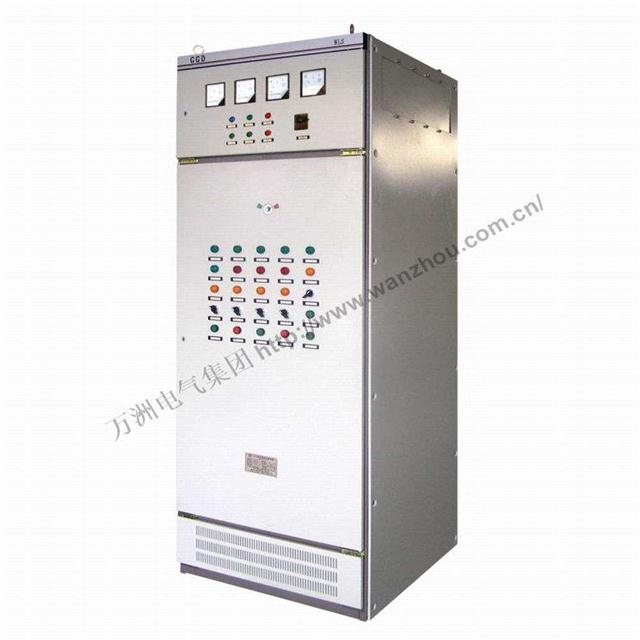

GGD型低壓開關柜設備適于發電廠,發電站,廠礦企業等電力用戶的交流50HZ額定工作電壓380V,額外工作電流至3150A的配電系統,作為動力,照明及配電設備的電能轉換,分配與控制之用。

GGD型交流低壓配電柜是根據能源部有關部門的要求,本著安全,經濟,合理,可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω?動熱穩定性好,電氣方案靈活,組合方便,系列性,實用性強,結構新穎,防護等級高等特點,可作為低壓成套開關設備的更新?lián)Q代產品使用。

GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》,GB7251《低壓成套開關設備》等標準。

低壓控制柜,配電柜主電路方案有多種,可以提供標準和非標各種柜型

二,主要特點

1,適用性強,主要元件選擇面寬,很多國產,進口品牌產品均可互換

2,良好的安裝靈活性,今后即使主管部門強制淘汰某些產品時,由于GGD型柜具有良好的安裝靈活性,不會因元器件的改型或更新而造成安裝困難

3,零部件采用模塊化標準設計,具有工模的安裝孔,通用系數等

4,按照現代工業產品造型設計要求,采用黃金分割比的方法設計柜體和各部分的分割尺寸,使整柜美觀大方,面目一新

5,GGD柜設計時充分考慮到柜體運行中的散熱問題,在柜體上下兩端均有不同數量的散熱槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出。而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然通風道,達到散熱的目的

6,柜體面板采用噴塑工藝,附著力強,質感好,整柜呈亞光色調,避免了眩目效應,給值班人員創造了較舒適的視覺環境

7,柜體的頂蓋在需要進可拆除,便于現場主母線的裝配和調整,柜頂?shù)乃慕茄b有吊環,用于起吊和裝運

8,柜全的防護等級為IP30,用戶也可根據現場環境要求在IP20-IP40之間選擇。
