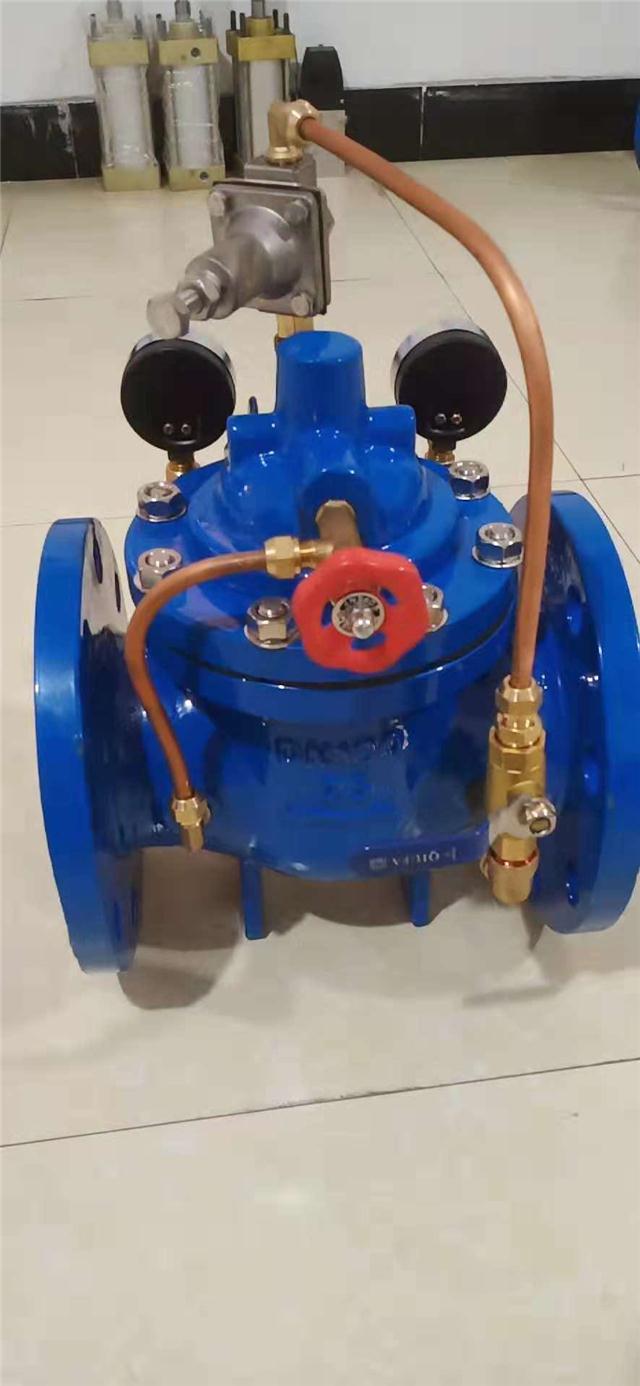

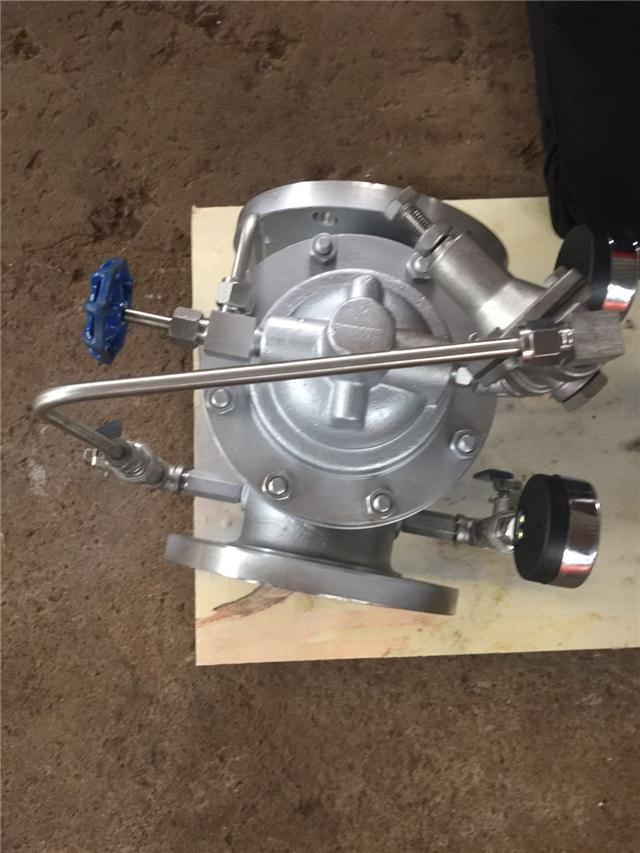

200X可調式減壓穩壓閥結構特點和用途

　　200X減壓穩壓閥由主閥,導閥,針閥,球閥,微型過濾器和壓力表組成水力控制接管系統。使用時,當調定出口壓力后,能自動保持穩定出口壓力。
　　本產品利用導閥自力控制,不需要其它裝置和能源,保養簡便,壓力控制準確度高,受進口壓力和流量影響小,減壓穩壓可靠。
　　本系列閥門產品廣泛用于高層建筑,生活區等供水管網系統及城市供水工程。

200X可調式減壓穩壓閥工作原理

　　當閥門從進口端給水時,水流過針閥進入主閥控制室,出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時,導閥關閉。控制室停止排水,此時主閥控制室內壓力升高并關閉主閥,出口壓力不再升高。
　　當閥門出口壓力降到導閥彈簧設定壓力時,導閥開啟,控制室向下游排水。由于導閥系統排水量大于針閥的進水量,主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下,控制室進水,排水相同,主閥開度不變,出口壓力穩定。
　　調節導閥彈簧即可設定出口壓力。

200X可調式減壓穩壓閥主要技術參數

200X可調式減壓穩壓閥主要零件材料
