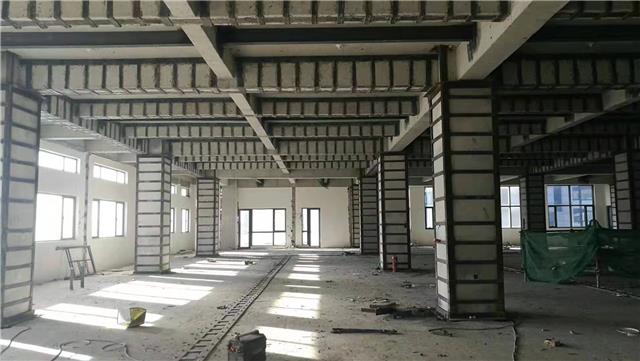

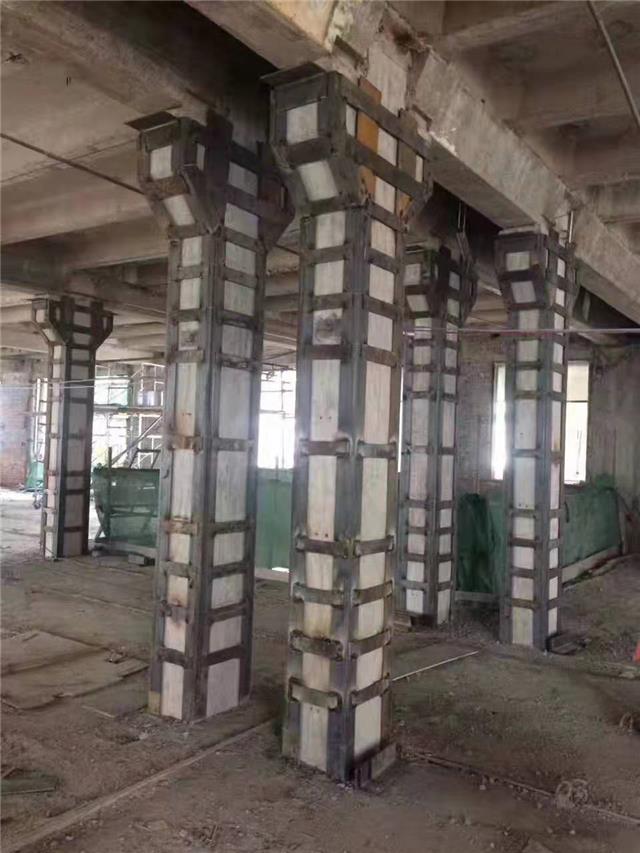

（六）碳纖維片材加固法

粘貼碳纖維片材加固混凝土結構時,其施工必須遵循下列工序進行：

施工準備 表面處理 涂刷底層樹脂 找平處理 粘貼碳纖維片材 表面防護。

1．施工準備：施工前應對粘貼部位混凝土的表層含水率及所處環境溫度進行測量,若混凝土表層含水率大于4%或環境溫度小于5 ℃,則應采取措施,在達到要求后,方可施工。施工前應按設計圖紙,在加固部位放線定位。

2．表面處理：應清除被加固構件表面的剝落,疏松,蜂窩,腐蝕等劣化混凝土部分,至露出混凝土結構層。若有裂縫,應按設計要求對裂縫進行灌縫或封閉處理。然后,用修補材料將表面修復平整。

粘貼部位的混凝土,若其表面堅實,必應除去表面浮漿層和油污等雜質,并打磨平整,直至露出混凝土結構新面,且平整度應達到5mm/m；模板模板接頭處,模板段差均須打磨平整形成平順斜面；轉角粘貼處要打磨成圓弧狀,圓弧半徑應不小于20mm。

表面打磨后,應用力度強吹風器或吸塵器將表面粉塵完全清除干凈并保持干燥。

3．涂刷底層樹脂：應按產品供應商提供的工藝要求進行配制底層樹脂。應用滾筒刷或特制的毛刷將底層樹脂均勻涂抹在已用丙酮擦凈的混凝土表面,宜在底層樹脂表面指觸干燥后盡快進行下一工序,調好的底層樹脂應在規定的時間用完。

4．找平處理：應按產品供應商提供的工藝要求進行配制找平材料。經清理打磨后的混凝土表面,若有凹陷部位,用找平材料填補平整,且不應有棱角,轉角部位應用找平材料修復為光滑圓弧,其半徑不小于20mm。宜在找平材料表面指觸干燥后盡快進行下一工序。

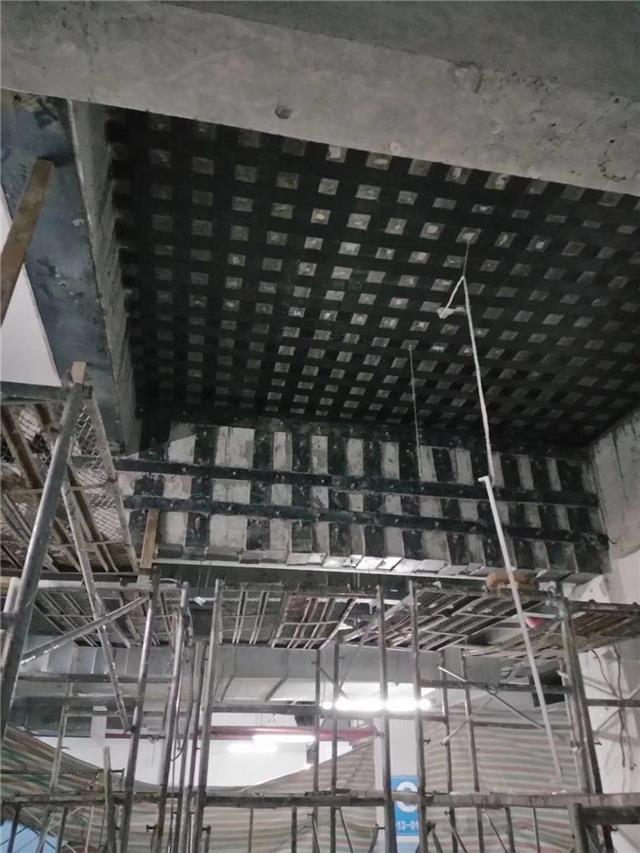

5．粘貼碳纖維片材

（1）粘貼碳纖維布

1） 按設計要求的尺寸裁剪碳纖維布,其寬度不宜小于150mm；且不應小于100mm。

2） 按產品供應商提供的工藝要求配制浸漬樹脂,并均勻涂抹于需要粘貼部位的混凝土面上。

3） 將裁剪好的碳纖維布敷在涂在已浸漬樹脂的基層上。,

4） 用專用的滾筒順纖維方向在已貼好碳纖維布的面上多次滾壓,擠除氣泡,使浸漬樹脂充分浸透碳纖維布中,滾壓時不得損傷碳纖維布。

5） 多層粘貼時,逐層重復上述步驟。應在碳纖維布表面指觸干燥后立即進行下一層的粘貼。如超過60分鐘,則應等12小時后,再行涂刷浸漬樹脂粘貼下一層。

（2）粘貼碳纖維板

1） 按設計要求的尺寸裁剪碳纖維板,按產品供應商提供的工藝要求配制粘結樹脂。

2） 將碳纖維板要粘貼的表面用丙酮擦拭干凈,并用白布擦拭檢查無碳粒為止。再將粘結樹脂即時涂刷在碳纖維板上,使膠層呈中間突起,平均厚度為1.5~2mm（圖13.2.2）。

3） 將涂有粘結樹脂的碳纖維板用手輕壓貼于需粘貼的位置,用特制橡皮滾筒順纖維方向均勻平穩壓實,使樹脂從板兩側邊溢出,保證密實無空洞。當平行粘貼多條碳纖維板時,兩條板帶之間的空隙應不小于5mm。注意在加壓時,不要使板移動錯位。

4） 需粘貼兩層碳纖維板時,應連續粘貼,如不能立即粘貼,應在重新開始粘貼前,對底層碳纖維板表面重做清潔工作。

6．表面防護：碳纖維片材不能當作防護材料使用,當被加固混凝土結構有防護要求時,采用碳纖維片材加固修復后也應采取相應的防護措施,同時必須保證防護材料與浸漬樹脂或粘結樹脂粘結可靠。

一般情況下均需考慮防火要求,選用的防火材料及其處理方法應使加固后建筑物達到要求的防火等級。當被加固結構處于其他特殊環境（腐蝕,放射,高溫等）時,應根據具體情況采取可靠的防護措施和選擇有效的防護材料。

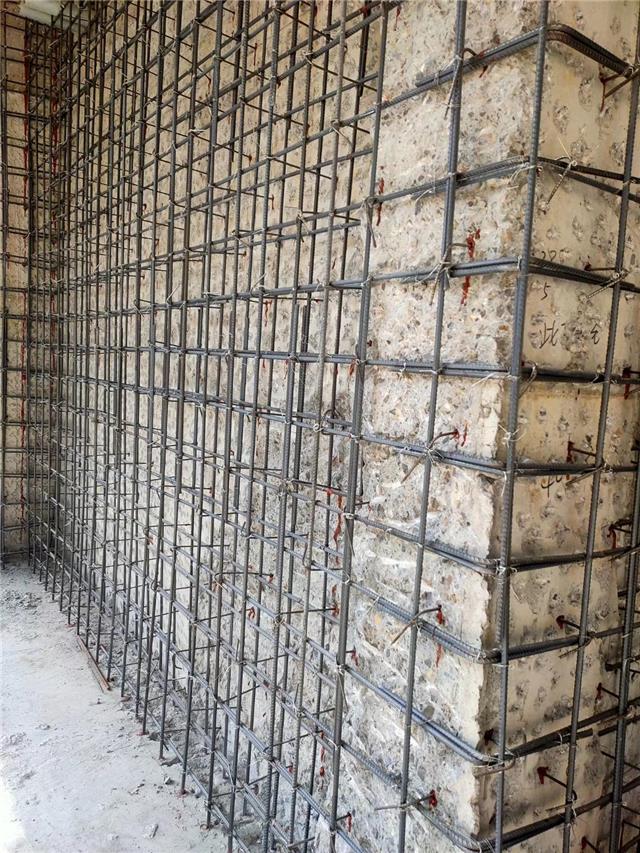

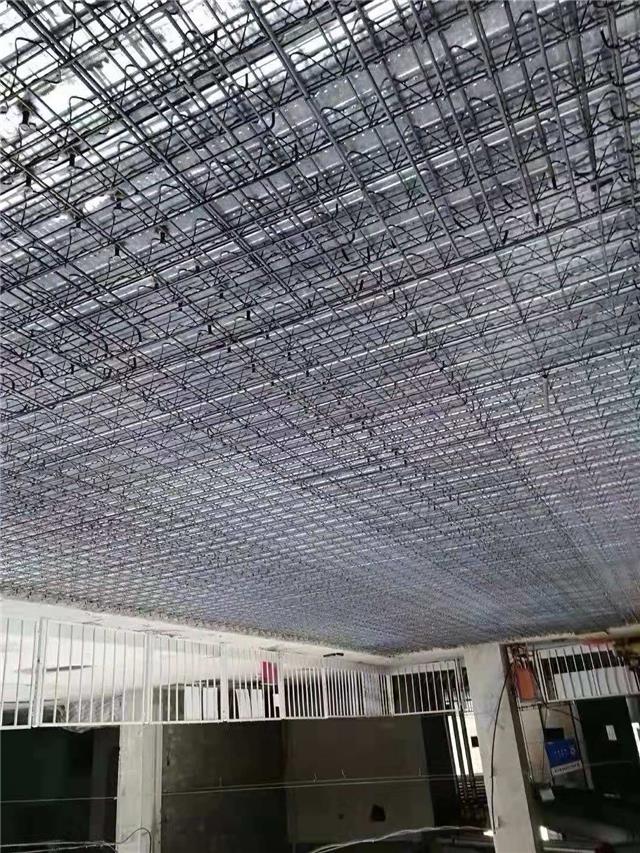

在兩根未預留錨筋的柱子上,澆筑一根新的混凝土梁?jiǎn)�？這在以前是不可想象的事,但現在已變成了現實,“植筋”技術可以完成這一任務。“植筋”技術系一項對混凝土結構較簡捷,有效的連接與錨固技術；可植入普通鋼筋,也可植入螺栓式錨筋；已廣泛應用于已有建筑物的加固改造工程,如：施工中漏埋鋼筋或鋼筋偏離設計位置的補救,構件加大截面加固的補筋,上部結構擴跨,頂升對梁,柱的接長,房屋加層接柱和高層建筑增設剪力墻的植筋等。
　　2 植筋的工藝流程
　　彈線定位→鉆孔→洗孔→注膠 →植筋→固化養護→抗拔試驗→綁筋澆混凝土
　　3 施工操作
　　3.1 彈線定位
　　根據設計圖的配筋位置及數量,錯開原結構公斤位置,標注出植筋位置。請有關部門驗線,合格后就可鉆孔。
　　3.2 鉆孔
　　用沖擊鉆鉆孔,鉆頭直徑應比鋼筋直徑大5mm左右,鋼筋選用首鋼生產的φ25鋼筋,鉆頭選用φ30的合金鋼鉆頭。孔深大小15d(375mm),實際鉆深400mm.鉆孔時,鉆頭始終與柱面保持垂直。
　　3.3 洗孔
　　洗孔是植筋中重要的一個環節,因?yàn)榭足@完后內部會有很多灰粉,灰渣,直接影響植筋的質量,所以一定要把孔內雜物清理干凈。方法是：用喜得利毛刷（這種毛刷不掉毛）,套上加長棒,伸至孔底,來回反復抽動,把灰塵,碎渣帶出,再用壓縮空氣,吹出孔內浮塵。吹完后再用脫脂棉沾酒精或丙酮擦洗孔內壁。但不能用水擦洗,因酒精和丙酮易揮發,水不易揮發。用水擦洗后孔內不會很快干燥。鉆孔清洗完后要請?jiān)O(shè)計等有關單位驗收,合格后方可注膠。
　　3.4 注膠
　　惠魚牌力度強植筋膠是雙組分專項使用成品,取一組力度強植筋膠,裝進套筒內,安置到專項使用手動注射器上,慢慢扣動板機,排出鉑包口處較稀的膠液廢棄不用,然后將螺旋混合嘴伸入孔底,如長度不夠可用塑料管加長,然后扣動板機,板機孔動一次注射器后退一下,這樣能排出孔內空氣。為了使鋼筋植入后孔內膠液飽滿,又不能使膠液外流,孔內注膠達到80%即可�？變�(nèi)注滿膠后應立即植筋。
　　3.5 植筋
　　在注膠前梁底模板就已支好,便于植筋后鋼筋定位。植筋前要把鋼筋植入部分用鋼絲刷反復刷,清除銹污,再用酒精或丙酮清洗。鉆孔內注完膠后,把經除銹處理過的鋼筋立即放入孔口,然后慢慢單向旋入,不可中途逆向反轉,直至鋼筋伸入孔底。
　　3.6 固化養護
　　鋼筋植入后,在梁底模板上定位,在力度強植筋膠完全固化前不能振動鋼筋。
　　力度強植筋膠在常溫下就可完成固化,50h后便可進行下道工序施工。
　　3.7 檢測試驗
　　在植筋施工前,要對所用鋼筋及植筋膠進行現場拉拔試驗,以確定鋼筋及植筋膠是否符合設計要求。
　　方法是：制作與要植筋部位混凝土構件相同強度等級的混凝土試件,按植筋步驟,植入3組鋼筋,待植筋膠完全固化后,進行拉拔實驗。實驗用專項使用的鋼筋測力計,當加力達到Ⅱ級鋼筋屈服強度（450N/mm2）時,出現頸縮現象,繼而拉斷。
　　測試時測力計施加于卡具的力應符合FC≥FYK（FC：測力計施加的力,N/mm2；FYK：鋼筋的屈服強度,N/mm2）
　　試驗證明：植筋用的植筋膠強度大于鋼筋的屈服強度,植筋的破壞是鋼筋的屈服破壞,不是膠的粘結破壞,這表明鋼筋和植筋膠都是合格的。
　　植筋后進行非破損性拉拔試驗,用來檢測工作狀態下的植筋質量,檢測的數量是植筋總數的10%。
　　檢測中,測力計施加的力要小于鋼筋的屈服強度,大于由設計部門提供的植筋設計錨固力值。公式為：FM＜FC＜FYK（FC：測力計施加的力,N/mm2；FYK：鋼筋的屈服強度,N/mm2；FM：植筋設計錨固力,N/mm2）
　　檢測實驗合格后就可進行下道工序。
　　3.8 綁筋,支模,澆注混凝土
　　鋼筋在抗拉拔試驗合格后就可按施工圖開始綁筋,支模,澆注混凝土
