Z45T-10\16鑄鐵銅芯暗桿法蘭閘閥DN150
價格電議
- 所在地： 上海
- 發貨期：3天
- 發布時間 ：2018-11-01 11:29:39
產品詳情
【產品型號：Z45T,Z45W】
【產品壓力：1.0-1.6MPa】
【產品材質：鑄鐵】

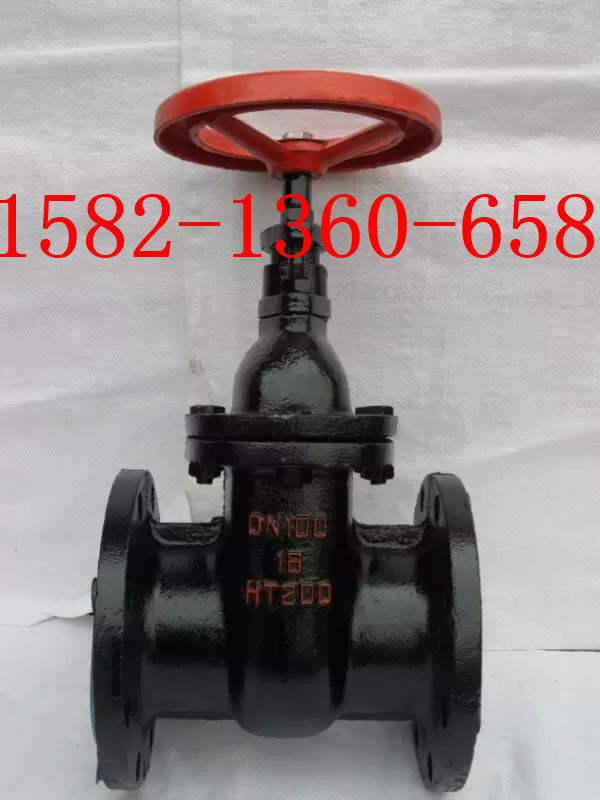

一,滬恭牌Z45T-10型與Z45W-10型鑄鐵暗桿閘閥：
Z45T與Z45W兩個型號的區別在于,Z45T為閥座密封面堆焊銅合金；Z45W的閥座密封面沒有堆焊,直接用閥體材料加工出密封面。在密封性能上,Z45T要比Z45W要耐用。暗桿楔式閘閥產品特點：本閥廣泛適用于石油,化工,制藥,電力等行業,在公稱壓力≤1.0MPa的蒸汽,水,油類介質的管路上作啟閉用。
暗桿閘閥（gate valve）的啟閉件是閘板,閘板的運動方向與流體方向相垂直,暗桿閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 較常用的模式閘板閥的兩個密封面形成楔形,楔形角隨暗桿閘閥參數而異 , 通常為 50, 介質溫度不高時為 425℃ 。楔式暗桿閘閥的閘板可以做成一個整體,叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
二,Z45W/T-10/16鑄鐵暗桿法蘭閘閥的特點：
1,閘閥是較常用的截斷閥之一,主要用來接通或截斷管路中的介質; 閘閥適用的壓力,溫度及口徑范圍很大,尤其適用于中,大口徑的管道。
2,楔式剛性單閘板結構簡單,尺寸小,使用比較可靠,它適用于常溫,中溫的各種介質和壓力的環境。廣泛用于給排水,煤氣,電力,冶金,石油,化工,輕紡以及城建等行業,在蒸汽,水,油類介質的管路上作啟閉用。
3,流體阻力小。閘閥閥體內部介質通道是直通的,介質流經閘閥時不改變其流動方向,因而流動阻力較小。
4,啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比,閘閥的啟閉較為省力。
5,介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過,均能達到接通或截斷的目的。便于安裝,適用于介質的流動方向可能改變的管路中。
2,楔式剛性單閘板結構簡單,尺寸小,使用比較可靠,它適用于常溫,中溫的各種介質和壓力的環境。廣泛用于給排水,煤氣,電力,冶金,石油,化工,輕紡以及城建等行業,在蒸汽,水,油類介質的管路上作啟閉用。
3,流體阻力小。閘閥閥體內部介質通道是直通的,介質流經閘閥時不改變其流動方向,因而流動阻力較小。
4,啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比,閘閥的啟閉較為省力。
5,介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過,均能達到接通或截斷的目的。便于安裝,適用于介質的流動方向可能改變的管路中。
三,滬恭牌Z45T-10與 Z45W-10鑄鐵暗桿閘閥主要性能規范：
| 型號 | 公稱壓力（MPa） | 試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | |
| 強度（水） | 密封（水） | ||||
| Z45T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 蒸汽,水 |
| Z45W-10 | ≤100 | 油品,煤氣 | |||
四,Z45W/T-10/16鑄鐵暗桿法蘭閘閥的主要材料表：
| 零件名稱 | 材料 | |
| Z45T-10 | Z45W-10 | |
| 閥體,閥蓋 | 灰鑄鐵 | 灰鑄鐵 |
| 閥板 | 灰鑄鐵 黃鋼 | 灰鑄鐵 |
| 閥桿 *** | 碳鋼 | 碳鋼 |
| 手輪 | 灰鑄鐵 | 灰鑄鐵 |
| 閥桿螺母 | 青鋼 | 青鋼 |
五,滬恭牌Z45W/T-10/16鑄鐵暗桿法蘭閘閥外形尺寸和連接尺寸:
| 型號 | 公稱通徑DN（mm） | 尺寸 | 重量 | ||||||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | ||||||
| Z45T-10 Z45W-10 |
40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 240 | 140 | 16.5 | |||
| 50 | 178 | 160 | 125 | 100 | 20-3 | 4-18 | 295 | 160 | 20 | ||||
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4-18 | 320 | 160 | 25 | ||||
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4-18 | 350 | 200 | 33 | ||||
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-18 | 390 | 200 | 44 | ||||
| 125 | 250 | 250 | 210 | 185 | 24-3 | 8-18 | 440 | 240 | 60 | ||||
| 150 | 270 | 280 | 240 | 210 | 24-3 | 8-23 | 490 | 240 | 98.5 | ||||
| 200 | 292 | 330 | 295 | 265 | 26-3 | 8-23 | 620 | 320 | 135 | ||||
| 250 | 330 | 390 | 350 | 320 | 28-3 | 12-23 | 680 | 320 | 185 | ||||
| 300 | 356 | 440 | 400 | 368 | 28-3 | 12-23 | 880 | 400 | |||||
| 350 | 381 | 500 | 460 | 428 | 30-3 | 16-23 | 888 | 400 | |||||
| 400 | 406 | 565 | 515 | 482 | 32-3 | 16-25 | 500 | ||||||
| 450 | 432 | 615 | 565 | 532 | 32-3 | 20-25 | 500 | ||||||
| 500 | 457 | 670 | 620 | 585 | 34-3 | 20-25 | 500 | ||||||
六,滬恭閥門訂貨說明：
1,①產品名稱與型號②產品公稱通徑③產品公稱壓力④產品連接方式⑤使用介質⑥是否帶附件以便我們的為您正確選型。
2,如有特殊要求時請在訂購產品時注明。
2,如有特殊要求時請在訂購產品時注明。
3,若已經由設計單位選定的型號,請按型號直接向我公司（上海滬恭閥門有限公司）銷售部訂購。
4,當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的閥門相關人士為您審核把關。
歡迎選購訂做！
