工程鉆機概述

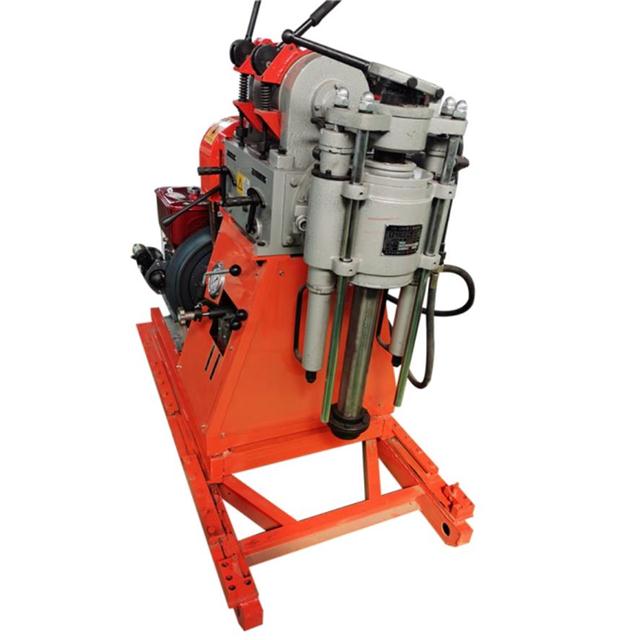

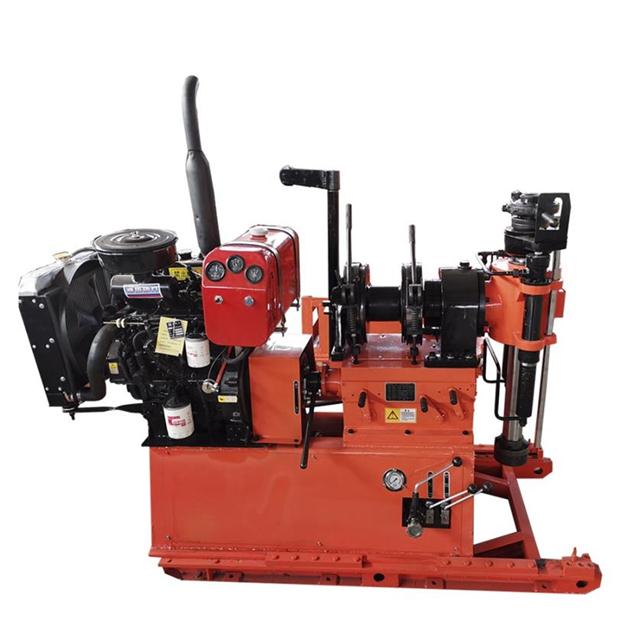

GY150型工程勘查鉆機是一種輕便多用途工程勘查施工鉆機水井鉆它適用于工業和民用建筑,橋梁,水電等部門的工程地質勘探,以及口徑的基樁孔施工,它具有下列特點:
1,轉速范圍,檔次合理。
2,低轉速,大扭矩,能適用于鉆機取樣及樁孔施工。
3,裝有前后移動油缸,因此整臺鉆機可以自由移動距離300毫米,對起下鉆具帶來了很多方便。
4,油壓給進,操作簡便,鉆進效率高,勞動強度低。
5,結構緊湊,體積小,重量輕。
1,鉆進能力

鉆孔直徑300 76 46

鉆孔(m )35 150 190

鉆桿直徑 42

立軸傾角范圍 0°～360°

2,轉盤

轉速（r/min）60 150 400 610 1100

扭矩 1800N·m

給進行程 450mm

油缸給進力 15KN

油缸上頂力 30KN

3,升降機

卷筒直徑 φ125mm

鋼絲繩直徑 φ11mm

卷筒容繩量 26m

單繩提升力 24KN

單繩提升速度（m/s）0.15 0.72 1.26 2.8

4,油泵

型號
CBF-F415-ALPL齒輪油泵
排量 15mL/r
額定轉速2500r/min
額定壓力 15MPa
壓力 25MPa
5.水泵型式
臥式單缸往復雙作用活塞泵
流量 100 L/min
高工作壓力 1.5 MPa
（1）電動機
Y160L-4 15KW 1460r/min
（2）柴油機
常柴ZS1105 13.2KW 2150r/min
7,鉆機外形尺寸（長×寬×高）1800×850×1415mm
8,鉆機重量（不包括動力機）600kg
