品 牌：江勘

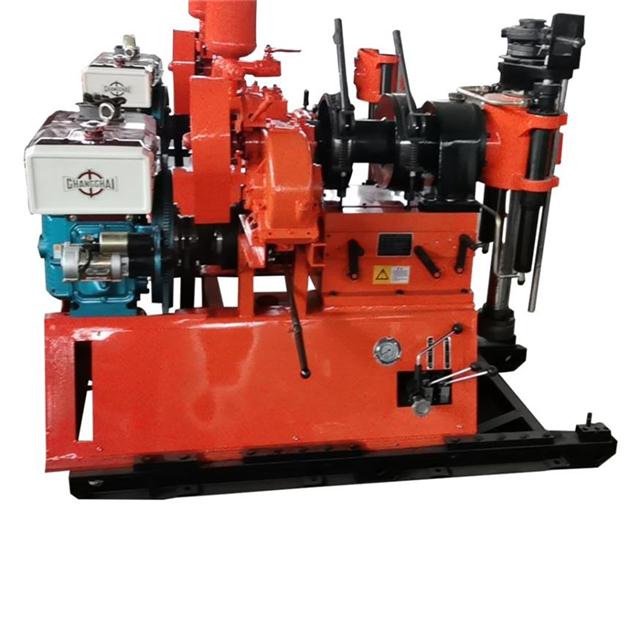

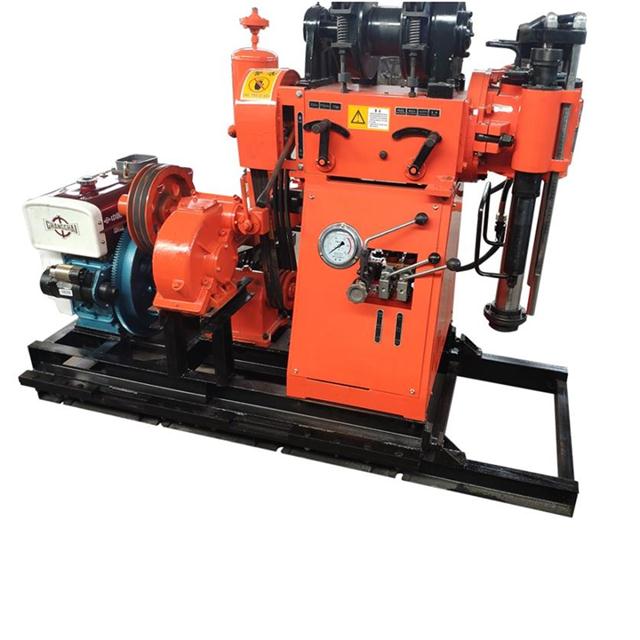

鉆機型號：GY200型小型地質鉆機

適用于水井,工程地質勘探等鉆孔以及各種混凝土結構檢查孔。
根據地質結構的不同,可選用金剛石,合金及鋼粒等鉆頭進行鉆進。
當終孔分別為75mm和46mm時,額定鉆孔分別為100m和180m。不得超過鉆進的110%,開孔直徑允許為150mm。

本鉆機特點包括：
　　具有油壓給進機構,提高鉆進效率,減輕工人勞動強度。
　　鉆機平配有上球卡式夾持機構并帶有六方主動鉆桿,可實行不停機倒桿,工作,。
配有孔底壓力計指示壓力,便于掌握孔內情況。
手柄集中,操作方便。
鉆機結構緊湊,體積小,重量輕,分解性強,便于遷移,適合于平原或山區工作。
1,鉆進能力

鉆孔直徑300 76 46

鉆孔(m )35 150 190

鉆桿直徑 42

立軸傾角范圍 0°～360°

2,轉盤

轉速（r/min）60 150 400 610 1100

扭矩 1800N·m

給進行程 450mm

油缸給進力 15KN

油缸上頂力 30KN

3,升降機

卷筒直徑 φ125mm

鋼絲繩直徑 φ11mm

卷筒容繩量 26m

單繩提升力 24KN

單繩提升速度（m/s）0.15 0.72 1.26 2.8

4,油泵

型號
CBF-F415-ALPL齒輪油泵
排量 15mL/r
額定轉速2500r/min
額定壓力 15MPa
壓力 25MPa
5.水泵型式
臥式單缸往復雙作用活塞泵
流量 100 L/min
高工作壓力 1.5 MPa
（1）電動機
Y160L-4 15KW 1460r/min
（2）柴油機
常柴ZS1105 13.2KW 2150r/min
7,鉆機外形尺寸（長×寬×高）1800×850×1415mm
8,鉆機重量（不包括動力機）600kg
