滌綸工業絲熱收縮實驗烘箱,奧科試驗箱

一,產品用途

滌綸工業絲熱收縮實驗烘箱,奧科試驗箱適用于纖維絲,工業絲及其化工材料在高溫環境下干熱,收縮和使用時的適應性試驗,以及溫度漸變?cè)囼?yàn)。

二,產品規格（單位：mm）

1.型號:GWX-618F 工作室尺寸:D×W×H 600×1000×1030

外形尺寸（約）： D×W×H 1180×1500×1770

三,技術參數

1.溫度范圍：RT 10℃～250℃

2.溫度均勻度：空載時

① 177℃ ≤1℃

② 190℃ ≤1.5℃

③ 240℃ ≤2.5℃

3.溫度波動度：（空載時）

① 177℃ ±0.5℃

② 190℃ ±0.5℃

③ 240℃ ±1℃

4.溫度偏差：（空載時）

① 177℃ ±0.5℃

② 190℃ ±0.5℃

③ 240℃ ±1℃

5.溫度穩定度：（空載時）

① 177℃ 1℃

② 190℃ 2℃

③ 240℃ 2℃

5.溫度過沖：≤1.0℃

6.溫度恢復：15秒開門后恢復工作溫度,耗時3分鐘以內

7.時間設定范圍：0～999（H,M）手動定時,計時完畢后啟動緊急信號提示,手動關閉

8.電源電壓：380V±10% 三相五線制

9.設備總功率：12KW

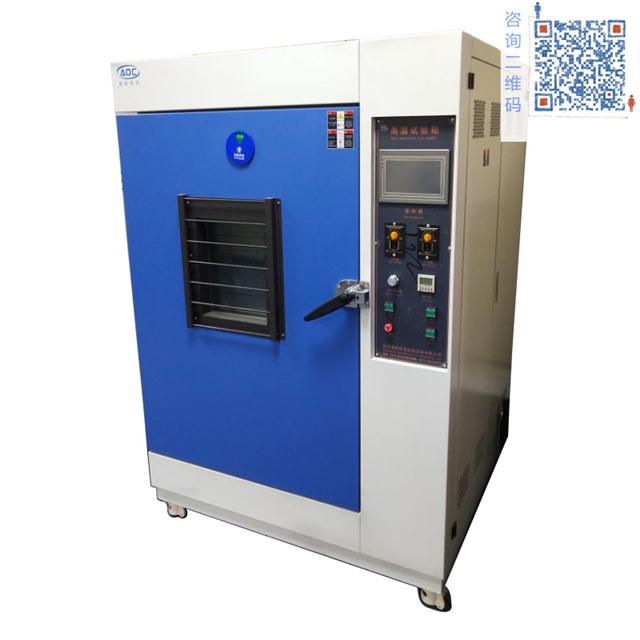

四,箱體結構

1.箱體采用整體結構。

2.箱體內側采用1.0mm進口SUS304B不銹鋼板,外側采用碳鋼板噴塑處理,保溫材料采用超細玻璃保溫棉,保溫層厚度150mm,底部高溫層厚度100mm。

3.大門密封采用雙層硅橡膠密封材料。

4.門把手：隔熱,單手操作,方便易扣；

5.觀察窗為多層導電膜鋼化中空玻璃,尺寸大小為200×300mm。

6.在箱體工作室后側設置有一個空氣調節柜,在其間電加熱器,風機,風機蝸殼等設備。

7.溫度傳感器置于出風口。

8.試驗箱內的送風方式為上送風下回風方式。

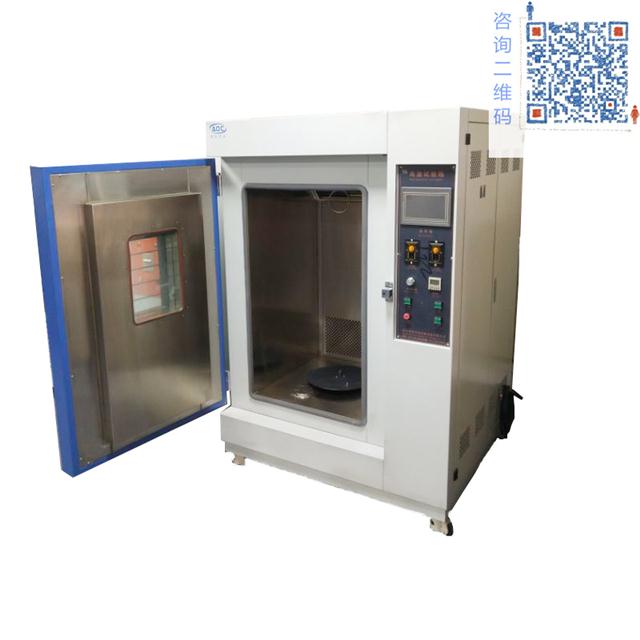

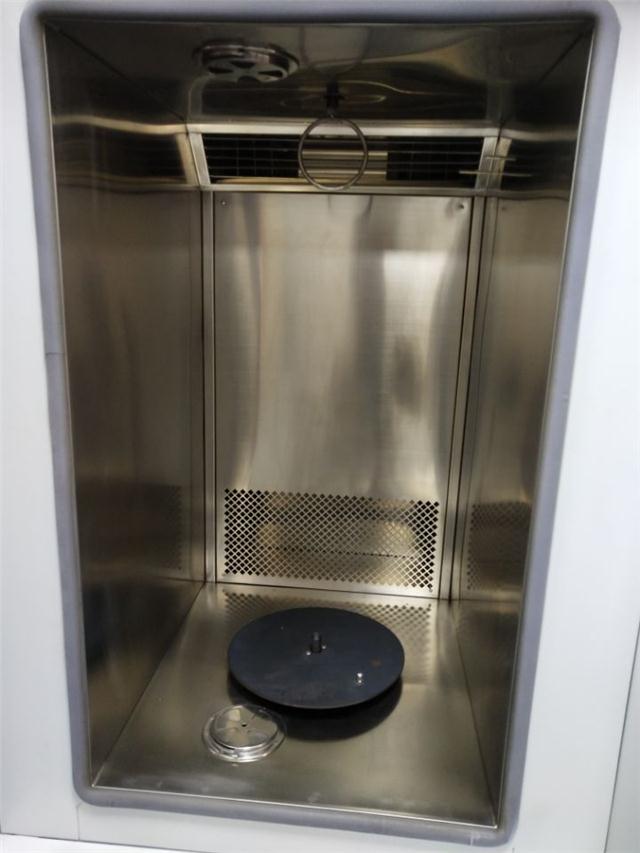

9.內箱旋轉底座：水平底盤（不含安裝孔）高≤100mm*直徑約350mm,中點豎裝圓柱（高40mm*直徑20mm）。

10.底座轉速無級調節,放樣且關門后手動打開轉盤開關/空置和開門時手動關閉轉盤開關,面板上有單獨控制開關,軸承,電機,減速機置內箱外側,有效防止高溫?fù)p壞。

11.內箱頂掛鉤：圓環直徑約100mm。

12.掛鉤轉速無級調節,放樣且關門后手動打開轉盤開關/空置和開門時手動關閉轉盤開關,面板上有單獨控制開關。承,電機,減速機置內箱外側,有效防止高溫?fù)p壞

13.內部循環風速可調：采用變頻器調速,面板風速分檔可調.

14.烘箱內腔底面離地380mm左右,四角帶滾輪 鎖扣（高70-100mm）

五,加熱系統

加熱器采用不銹鋼翅片電加熱器,此加熱器熱惰性小,壽命長。由儀表輸出可控脈沖占空比PID信號,通過固態繼電器來控制,控制平穩,可靠。

六,控制系統

(一）數顯儀表

1.溫度控制儀：高精度觸摸屏溫控儀,控制平穩,長期運轉不漂移。

2.傳感器：PT100鉑電阻。

3.顯示分辨率：0.01℃

4.控溫精度：0.3%

5.控制方式：手動開關,達到設定溫度后開始計時（具備,使用可選）,計時完畢后啟動緊急信號提示,手動關閉。

6.鼓風：手動調節變頻器旋鈕

7.超溫保護器：手動調節開關

8.風機開關功能：當打開箱門時,風機自動關停；關門時,自動運轉

9.控制加熱輸出采用固態繼電器過零觸發,以降低噪聲,減少污染,方便維修,提高控制精度。

10.在控制系統中需設有安全保護措施,包括：超溫,短路等保護。

12.控制系統設有方便用戶的操作面板,設在試驗箱右上部,設有溫控器,定時器,轉盤,定時,電源等各功能操作開關。

13.在系統中除了主控制器外,還設置一單獨的超溫保護器,即使主控制器出現故障,超溫保護器也能可靠的斷開加熱電源以保護設備和試品的安全。

七,執行標準

1.JJF 1101-2003環境試驗設備溫度,濕度校準規范;

2.GB/T2423.2-2001;

3.GB/T11158-1989;

八,設備使用環境

1.環境溫度：0℃～＋45℃（24小時內平均溫度≤28℃）；

2.環境濕度：≤85%；

3.電源要求：AC380（ ±10%）V/50HZ 三相五線制；
