材料簡(jiǎn)介

聚氨酯（polyureathane,PUR）是聚氨基甲酸酯的簡(jiǎn)稱(chēng)。凡是在高分子主鏈上含有許多重復(fù)的-NHCOO-基團(tuán)的高分子化合物統(tǒng)稱(chēng)為聚氨基甲酸酯。一般聚氨酯由多異氰酸酯與多元醇化合物相互作用而成。由于多異氰酸酯中-NCO-官能團(tuán)的化學(xué)特性,它不但能和多羥基化合物反應(yīng),而且還可以和其它具有“活性氫”的化合物反應(yīng)生成相應(yīng)的化學(xué)鏈節(jié),從而改變聚氨酯的鏈節(jié)結(jié)構(gòu)和性能。聚氨酯的可發(fā)泡性,彈性,耐磨性,粘結(jié)性,耐高低溫性,耐溶劑性,耐生物老化性等優(yōu)良性能,使其廣泛應(yīng)用于機(jī)電,船舶,航空,車(chē)輛,土木建筑,輕工紡織等部門(mén),有泡沫塑料,橡膠,涂料,粘合劑,合成纖維,合成皮革等產(chǎn)品。

聚氨酯硬泡體材料是一種集防水,保溫隔熱于一體的新型建筑材料。它主要由多元醇（polyol）與異氫酸酯（MDI）兩組份液體原料組成,采用無(wú)氟發(fā)泡技術(shù),在一定狀態(tài)下發(fā)生熱反應(yīng),產(chǎn)生閉孔率不低于95％的硬泡體化合物——聚氨酯硬泡體（PUR）。

適用于以下屋面類(lèi)型

一,不上人屋面,大跨度屋面（涂料保護(hù)層,工藝簡(jiǎn)單,施工快,

屋面荷載輕）

二,上人屋面,種植屋面（配合噴涂固特彈性體防植物根系）,停車(chē)屋面與消防通道。

三,坡屋面（解決了傳統(tǒng)做法中結(jié)點(diǎn)多,保溫材料不易固定,防水層破壞多的弊�。�。

四,輕鋼屋面（粘接性好,可以保護(hù)鋼板不受溫度變化影響,避免風(fēng)動(dòng)及其他原因引起的鋼板開(kāi)縫情況）

產(chǎn)品特點(diǎn) Changpingtedian

硬質(zhì)聚氨酯防水保溫材料的性能
　　硬質(zhì)聚氨酯（也叫聚氨酯硬泡體）防水保溫材料是用聚醚或聚酯與多異氰酸酯為主要原料,再加入阻燃劑,穩(wěn)泡劑和發(fā)泡劑等,經(jīng)混合攪拌,化學(xué)反應(yīng)而形成的一種微孔發(fā)泡體。閉口孔隙率達(dá)95%以上,表觀密度>55kg/m3,抗壓強(qiáng)度>0.2MPa,導(dǎo)熱系數(shù)較低可達(dá)0.016W/（m.k）,一般小于0.022W/（m.k）有一定的自熄性,使用時(shí)既可預(yù)制成板狀或管殼狀等制品,也可以現(xiàn)場(chǎng)噴涂。

1\聚氨酯硬泡體的防水機(jī)理
　　聚氨酯硬泡體是由異氰酸酯和多元醇為基本原料聚合而成的結(jié)構(gòu)細(xì)密的微孔泡沫體。其閉孔率高達(dá)95%以上,在0.2MPa×24h×3cm厚條件下不透水。材料延伸率一般可達(dá)5%以上；具有一定的彈性；采用現(xiàn)場(chǎng)噴涂成型技術(shù),聚氨酯硬泡層沒(méi)有拼縫,使雨水無(wú)縫可浸入。聚氨酯硬泡層底面,能與基層牢固粘結(jié),頂面能與材料性質(zhì)相匹配的涂料保護(hù)層緊密結(jié)合,屋面整體性好,杜絕了雨水沿構(gòu)造間滲透的可能性。
　　聚氨酯硬泡具有較低的水蒸汽滲透性和優(yōu)良的不透水性,一定厚度的泡沫體,沿厚度方向的眾多泡孔,相當(dāng)于多層膜狀材料疊合一起從而具有較高的介質(zhì)滲透阻力,孔壁膜的厚度確定了滲透阻力和機(jī)械強(qiáng)度。
　　通常所說(shuō)聚氨酯硬泡制品的閉孔率和吸水率的測(cè)試指標(biāo),皆是將制品表皮切除后測(cè)得性能指標(biāo)。對(duì)于直接噴涂成型,具有完整表皮的聚氨酯硬泡板,可以認(rèn)為閉孔率接近高標(biāo)準(zhǔn),吸水率小于0.5%。

2,聚氨酯硬泡體的保溫隔熱機(jī)理
　　聚氨酯硬泡是一種新型的高分子合成材料,是由聚氨酯形成封閉性微孔骨架,氣孔內(nèi)充填著導(dǎo)熱系數(shù)很低的發(fā)泡劑蒸汽的泡沫體；具有容重小,導(dǎo)熱系數(shù)低,不透水和耐腐蝕的優(yōu)良性能,泡沫在制造過(guò)程中,采用無(wú)氟產(chǎn)品為發(fā)泡劑,發(fā)泡時(shí)形成均勻致密的封閉泡孔中充滿(mǎn)了發(fā)泡劑的蒸氣,聚氨酯硬泡的導(dǎo)熱系數(shù)取值50~70%由充填氣體的導(dǎo)熱系數(shù)來(lái)決定。
聚氨酯硬泡密度為55kg/m3左右時(shí),在室溫下的導(dǎo)熱系數(shù)0.0174W/（m.k）,即使切去表層表皮,長(zhǎng)期曝露于空氣中,導(dǎo)熱系數(shù)可以穩(wěn)定在0.022 W/（m.k）左右,按《民用建筑熱工設(shè)計(jì)規(guī)范》GB50176-93中附錄四《建筑材料熱物理性能計(jì)算參數(shù)》選取密度為30~40kg/m3的硬泡導(dǎo)熱系數(shù)遠(yuǎn)遠(yuǎn)小于0.033 W/（m.k）的規(guī)定值。

簡(jiǎn)單的說(shuō), 聚氨酯防水保溫一體化材料有***特點(diǎn)

1 防水保溫一體化

聚氨酯硬泡體集防水保溫兩大功能于一身,是真實(shí)的一體化材料。 這兩種性能在同一材料中的密不可分性充分的保證了防水保溫工程 的整體性。

2. 防水性能較可靠

（1）聚氨酯硬泡體閉孔率≥95%,吸水率≤１％

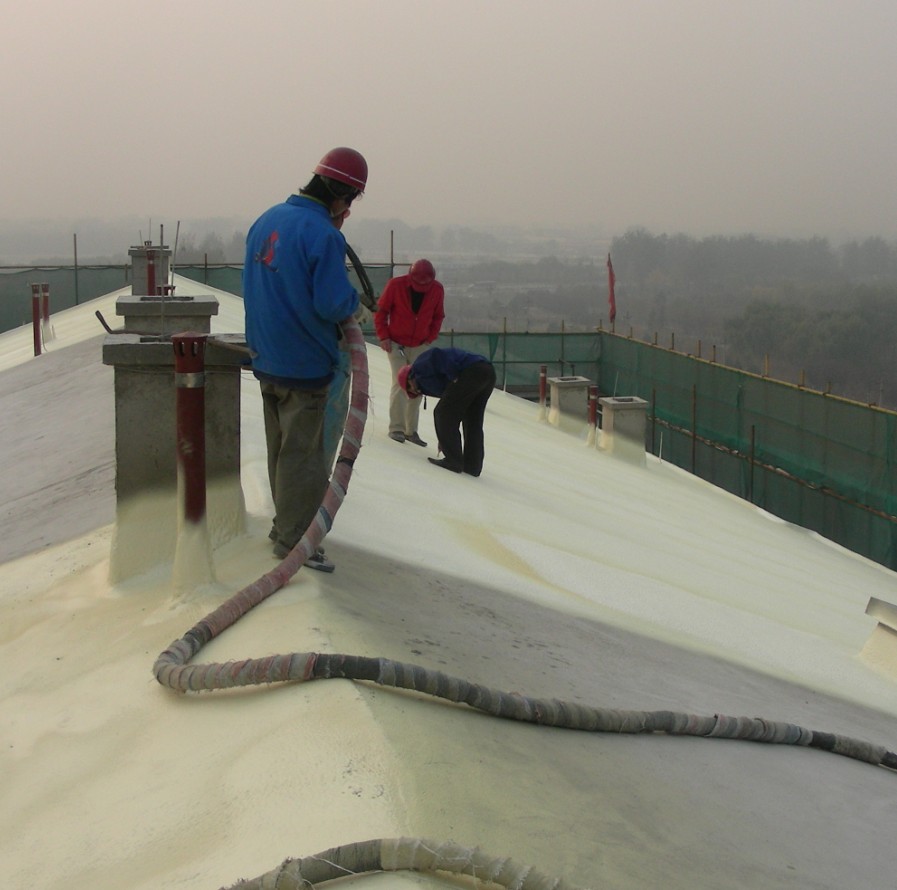

（2）聚氨酯硬泡體直接噴涂于屋面層,系反應(yīng)物料受壓力作用,通過(guò) 噴槍形成混合物直接發(fā)泡成型,液體物料具有流動(dòng)性,滲透性,可進(jìn)入到屋面基層空隙中發(fā)泡,與基層牢固地粘合并起到密封空隙的作用。其粘結(jié)強(qiáng)度超過(guò)聚氨酯硬泡體本身的撕裂強(qiáng)度,從而使硬泡層與屋面基層成為一體,不易發(fā)生脫層,避免了屋面水沿層面縫隙滲透。聚氨酯硬泡體能夠與木材,金屬,磚石,混凝土等各種材料牢固粘結(jié)。

（3）具有很強(qiáng)的抗?jié)B透能力,通過(guò)機(jī)械化施工,屋面形成無(wú)接縫連 續(xù)殼體。

（4）異型屋面較易施工,結(jié)點(diǎn)處理簡(jiǎn)單方便,防水性能可靠。

3． 節(jié)能,隔熱效果好

聚氨酯硬泡體是高密度閉孔的泡沫化合物,導(dǎo)熱系數(shù)≤0.022W/mk, 節(jié)能效果好。施工厚度≥40mm就可以達(dá)到節(jié)能65％的要求。

傳熱系數(shù)計(jì)算公式與節(jié)能效果

厚度=40mm=0.04m； λ=0.022W/m·K ； 熱阻R=0.04/0.022=1.82m²·K/ W

傳熱系數(shù) K＝1/（R R_i R_e）＝1/（1.82＋0.15）

K=0.50 W/m²·K

硬泡聚氨酯防水保溫材料（40厚）的屋面部位節(jié)能效果達(dá)到并高于北京現(xiàn)行的建筑節(jié)能65%的標(biāo)準(zhǔn)。

4． 重量輕,大大減低屋面荷載

聚氨酯硬泡體40mm代替了傳統(tǒng)做法中的防水層,保溫層及其中間的找平層等,且40mm厚的聚氨酯硬泡體每平米重量約為2.4kg,大大降低屋面荷載,適合各種平面,曲面,結(jié)構(gòu)復(fù)雜的屋面。

5． 抗壓強(qiáng)度大

聚氨酯硬泡體的抗壓強(qiáng)度≥300Kpa,還可以根據(jù)實(shí)際情況加大抗壓強(qiáng)度到600Kpa以上,充分的滿(mǎn)足了工程的各種不同要求。

6． 舒緩老化強(qiáng)度的溫度范圍大

聚氨酯硬泡體在低溫-50℃情況下不脆裂,在高溫 150℃情況下不流淌,不粘連,可正常使用,且耐弱酸,弱堿等化學(xué)物質(zhì)侵蝕。

7. 施工簡(jiǎn)便迅速,簡(jiǎn)化了屋面整體的施工工藝

機(jī)械化施工,施工人員少,減少安全隱患,一套設(shè)備在良好條件下每天可完成800-1000平米的施工,比常規(guī)防水保溫材料施工時(shí)間節(jié)省80%。

8. 舊屋面維修翻建

當(dāng)舊基層未發(fā)生脫層,起鼓,可以不鏟除舊基層,直接在舊基層上噴涂施工降低了工程強(qiáng)度和難度,節(jié)省工程造價(jià)及施工時(shí)間。

9. 無(wú)氟發(fā)泡,綠色純凈

采用先進(jìn)的無(wú)氟發(fā)泡技術(shù),符合環(huán)保要求。

10.產(chǎn)品,施工,服務(wù)一體,提供質(zhì)量保證期

不需要工廠的預(yù)制和現(xiàn)場(chǎng)的搭接及其它處理,產(chǎn)品與施工一體,承諾25年的質(zhì)量保證期。

聚氨酯硬泡體防水保溫材料的熱穩(wěn)定性與聚合物的結(jié)構(gòu)有關(guān),<-150℃,聚合結(jié)構(gòu)一般不會(huì)發(fā)生降解,<100℃無(wú)明顯的體積變化和失重,但使用溫度較好不要超過(guò)100℃。一般來(lái)說(shuō),聚醚型聚氨酯的熱穩(wěn)定性較聚酯型差,這是因?yàn)榫勖呀Y(jié)構(gòu)在高溫下易于降解,引入適量酰胺,異氰脲酸酯和碳化二亞胺,可以將耐熱溫度提高到160℃。

聚氨酯硬泡體防水保溫材料的尺寸穩(wěn)定性,受泡沫體的表觀密度,結(jié)構(gòu),成型條件,發(fā)泡劑種類(lèi)等多種內(nèi)部因素影響,當(dāng)使用環(huán)境的溫度,濕度發(fā)生變化時(shí),泡沫體的體積會(huì)發(fā)生一定的變形。在使用溫度范圍內(nèi),體積基本是穩(wěn)定的。通用品種的硬泡,再100℃以下的環(huán)境中,尺寸不會(huì)發(fā)生明顯變化；耐溫性較好的硬泡,特別是含異氰脲酸酯結(jié)構(gòu)的硬泡,在150℃下尺寸無(wú)明顯變化。

聚氨酯硬泡體防水保溫材料除在一些較性較強(qiáng)的溶劑里發(fā)生分解現(xiàn)象外,能夠耐多數(shù)常見(jiàn)的無(wú)機(jī)和農(nóng)業(yè)生產(chǎn)體系試劑的腐蝕。

與其他建筑材料隔熱性能的對(duì)比情況：

PUR主要技術(shù)性能指標(biāo)
