該高壓變頻器為直接高－高結構,不需輸出升壓變壓器,輸出為單元串聯移相式PWM方式,其主電路結構如圖1所示。

該高壓變頻器具有運行穩定,調速范圍廣,輸出波形正弦好,輸入電流功率因數高,效率高等特點,對電網諧波污染小,總體諧波畸變THD小于4%,直接滿足IEEE519-1992的諧波舒緩標準,功率因數高,不必采用功率因數補償裝置,輸出波形好,不存在諧波引起的電機附加發熱和轉矩脈動,噪音,輸出dv/dt,共模電壓等問題,不必加輸出濾波器,就可以使用普通的異步電機。

IGBT驅動原理

在AMB-HVI變頻器的功率單元中,使用高性能,智能化的專項使用IGBT驅動模塊對主控系統輸出的PWM控制信號進行隔離,緩沖處理后,使弱電信號（TTL電平）能夠驅動高壓回路中的大功率IGBT器件,輸出我們需要的SPWM電壓。

驅動模塊輔助功能還包括：對IGBT進行短路,過流,欠壓監測和保護。當負載或功率單元一旦出現短路,過流,欠壓等方面故障,驅動模塊將故障信號上傳到主控系統,主控系統的微處理器將根據故障類型進行辨別處理后,發出命令使驅動模塊停止工作,禁止該功率單元的輸出。與此同時主機中故障處理控制邏輯還會根據故障類型進行更進一步判斷,以決定系統是否發生真實的故障,以便系統采取啟動緊急信號停機或繼續運行,以保護變頻器與配電系統的安全,不至于造成更大的故障和更大的經濟損失。

(1),系統一體化設計,包括輸入干式隔離變壓器,變頻器等所有部件及內部連線,用戶只須連接高壓輸入,高壓輸出,低壓控制電源和控制信號線即可。整套系統在出廠前進行整體測試。

(2),輸入符合并優于IEEE519~1992及GB/T14519~93標準對電壓失真和電流失真較嚴格的要求。

(3),變頻器為高高結構,高壓直接輸出,不需輸出升壓變壓器,輸出為模塊串聯移相式PWM方式,輸出相電壓至少為2N 1,線電壓至少為4N 1（N為每相串聯模塊數）。

(4),在20~高標準的負載變化情況內達到或超過0.96功率因數(無需功率因數補償裝置)。

(5),無需濾波器變頻器就可輸出正弦輸出電流和電壓波形,對電機沒有特殊的要求,可以使用普通異步電機,電機不必降額使用。具有軟起動功能,沒有電機啟動沖擊引起的電網電壓下跌,可確保電機安全,長期運行。

(6),變頻裝置輸出波形不會引起電機的諧振,轉矩脈動小于0.1%。可避免風機喘振現象。變頻器有共振點頻率跳躍功能。

(7),變頻裝置對輸出電纜長度無任何要求,電機不會受到共模電壓和dv/dt的影響。

(8),變頻器對電網電壓波動有較強的適應能力,在±10%范圍內變頻器能滿載工作,在30%的電壓下降情況下變頻器能繼續運行而不跳閘(降載運行),40%的電壓下降可以短時運行,電網瞬時失電2S可滿載運行不跳閘,輕載時時間更長。

(9),變頻器效率為96%。

(10),功率模塊采用模塊化結構,可以互換,維護簡單；功率模塊自動旁路功能,進一步提高了運行的可靠性。

(11),變頻器功率模塊和主控系統通訊采用光纖連接,具有很高的通信速率和抗干擾能力,安全性好。

(12),控制系統采用全數字微機控制,有自診斷功能。

(13),調速范圍在0-高標準連續可調,頻率精度：?0.5%,加/減速時間30-300秒 (根據負載情況可設定) ,臨界速度可跳過(共3組,可任意設定)。

(14),過載能力為120%,1min,滿足泵類和風機類負荷要求。

(15),采用中文顯示和操作,直觀,清楚,便于學習,容易掌握。觸摸屏可隨時顯示變頻器的工況,工作參數及故障類型和故障點,便于分析和查找。

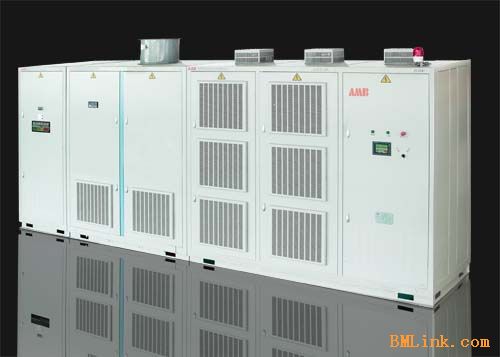

AMB-HVI系列高壓變頻調速系統具有如下優點：

輸入波形接近正弦波,對電網諧波污染小,無需考慮諧波舒緩

輸入功率因數高,在20～高標準的負載范圍內,功率因數≥0.96,無需功率因數補償裝置

提供正弦波輸出波形,不需輸出濾波器,對電機應無特殊要求

控制系統實現全數字控制,且控制系統和主電路通過光纖通訊進行聯接,實現強弱電壓完全隔離

變頻器具備完善的故障自診斷,啟動緊急信號,參數顯示和歷史記錄等功能,維修方便
