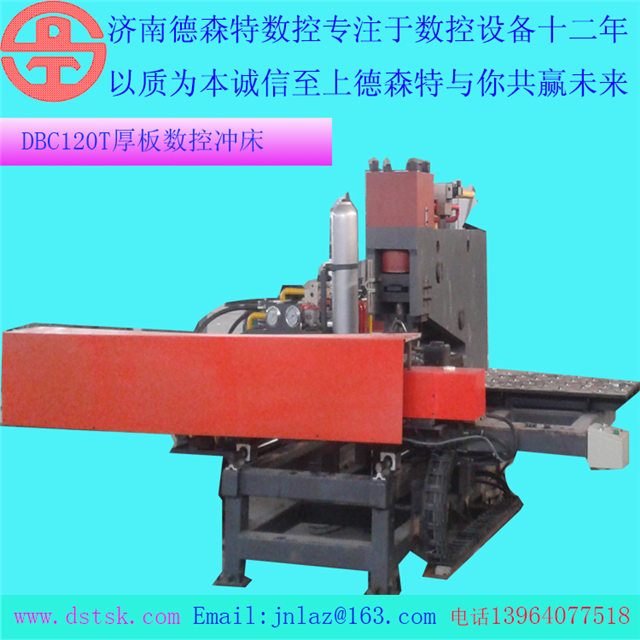

DBC120T.3板材沖孔機厚板數控沖床數控液壓厚板沖鉆孔機
價格電議
- 所在地：山東 濟南
- 發貨期：60天
- 發布時間 ：2017-06-28 14:33:05
產品詳情
板材沖孔機濟南德森特數控DBC120T.3板材沖孔機數控板機
|
類型:普通沖床 |
品牌:濟南德森特數控 |
動力類型:液壓 |
|
型號:DBC120T.3 |
公稱壓力:1200kn |
滑塊行程:1500mm |
|
售后服務:質保期內免費上門服務 |
主電機功率:15kw |
喉口高層度:25mm |
|
控制形式:數控 |
模柄孔尺寸:wuφmm*mm |
布局形式:立式 |
|
適用范圍:通用 |
適用行業:鋼結構建筑 |
行程次數:高速 |
|
作用對象材質:金屬 |
產品類型:全新 |
是否庫存:是 |
|
沖孔能力:Ф26×25（材質：Q235） |
工件沖孔板厚:5～25 |
孔到板邊較小距離:25 |
濟南德森特數控機械有限公司生產的
一,用途：該機用于金屬板材的沖孔及打字工序,全自動化生產的專項使用數控設備。

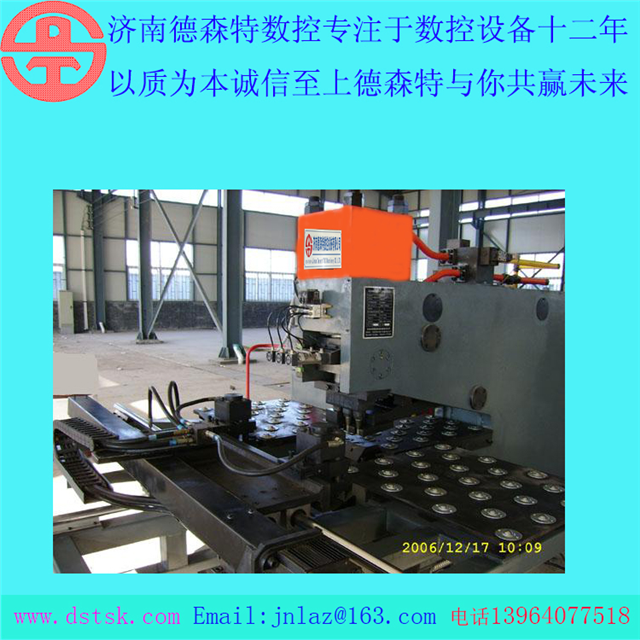

二,技術特征：機身為C型鋼板焊接結構,剛性好,操作空間大。本機設有三個模位（其中有一個打字工位）,模位切換自動進行。夾鉗系統能適合不同厚度工件,設有基準零位擋塊,工件由滾球工作臺支撐。X軸及Y軸運行由伺服電機及滾珠絲杠驅動,由雙軸數控系統控制沖孔位置,整個加工過程自動進行,操作者把工件尺寸輸入計算機,以后可以反復調用。
三,優點：
1,采用數控技術,伺服電機送進,效率高,工件精度穩定。
2, 沖孔滑塊導向長,提高了沖頭桿與沖孔模具的使用壽命。
3, 同一塊板上可實現沖孔,打印工作。
4,編程簡易,可以鍵入孔徑,位置,工件數,也可以使用放樣軟件
所生成的程序,或采用CAD/CAM直接轉換。
5,具有故障自我診斷功能。
四,技術參數
|
機器型號 |
DBC120T.3 |
|
工件尺寸 |
1500×800 |
|
沖孔能力 |
Ф26×25（材質：Q235）
|
|
工件沖孔板厚 |
5～25 |
|
沖孔力（KN） |
1200 |
|
打字力（KN） |
800 |
|
孔到板邊***小距離 |
25 |
|
字符尺寸 |
14×10×19 |
|
字符數量 |
12 |
|
模位數 |
3 |
|
加工精度 |
滿足GB2694的要求 |
|
編程方式 |
鍵盤輸入,RS232接口輸入,USB接口輸入 |
|
外形尺寸（長×寬×高）（mm） |
3200×3000×1900 |
