江蘇中鼎閥業氣動控制閥三片式內螺紋球閥1寸
價格電議
- 所在地：江蘇 無錫
- 發貨期：30天
- 發布時間 ：2022-05-30 10:22:30
產品詳情

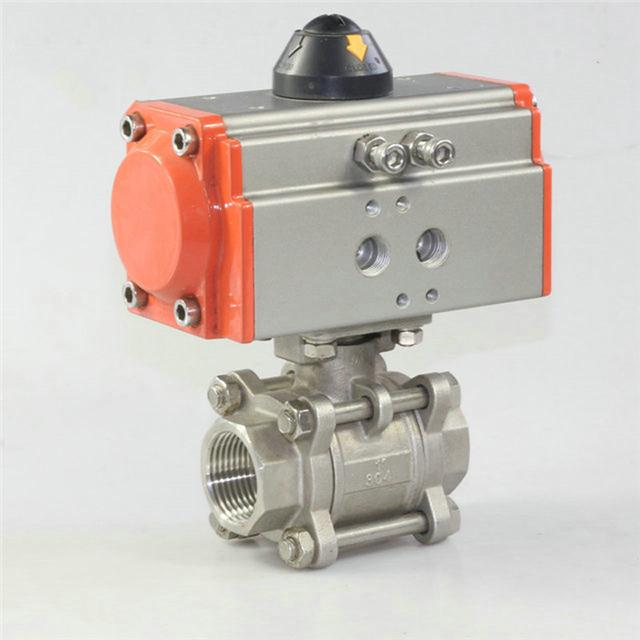

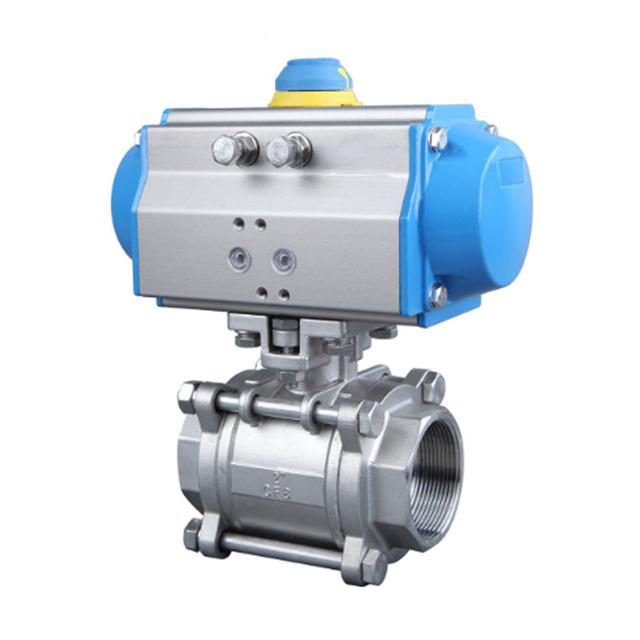

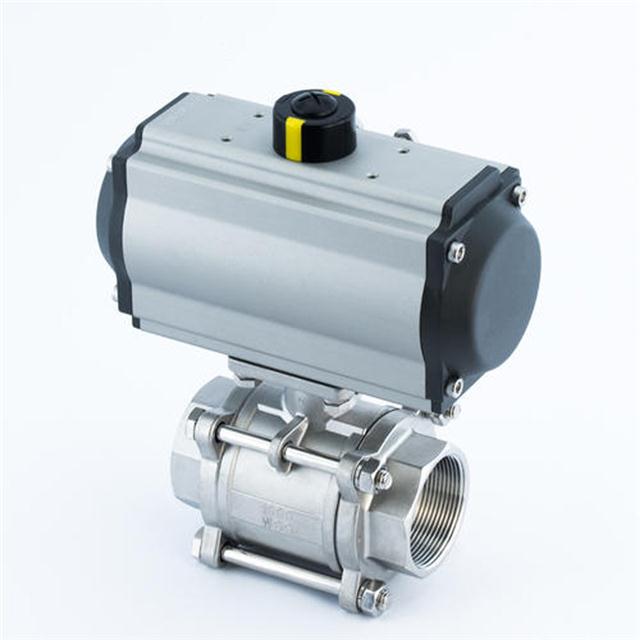

氣動內螺紋球閥 產品說明
氣動內螺紋球閥,也稱為氣動絲扣球閥。內螺紋氣動球閥閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖擊�？稍O(shè)置90°開關定位機構,根據需要加鎖以防止誤操作。內螺紋氣動球閥及氣動焊接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同的材質。內螺紋氣動球閥可分別適用于水,蒸汽,油品,硝酸,醋酸,氨鹽水,中和水等多種介質。
球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
氣動內螺紋球閥 性能參數
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6,2.5,4.0,6.4 MPa | |||||||||
| 閥體形式 | 三片式精鑄閥體 | |||||||||
| 連接形式 | 螺紋式,焊接式 | |||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||
| 流量特性 | 近似快開型 | |||||||||
| 動作范圍 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92,小于額定KV0.01% (軟密封：零泄漏) | |||||||||
| 基本誤差 | 小于全行程的±2% | |||||||||
| 回差 | 小于全行程的2% | |||||||||
| 可調范圍 | 250：1 | |||||||||
| 配置執行機構 | 可配GT,AT,AR,AW系列單雙作用氣動執行器 | |||||||||
| 控制方式 | 開關兩位控制,4-20mA模擬量控制 | |||||||||
氣動內螺紋球閥 材質說明
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13 氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE),增強聚四氟乙烯(PPL),對位聚苯,柔性石墨 | |||
| 適用介質 | 水,氣體,蒸汽,油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
