電廠煙道耐磨膠泥,鄭州凱策耐磨材料有限公司是一家專注于耐磨材料研發(fā)于生產(chǎn)的綜合性企業(yè),其主打的耐磨陶瓷涂料（耐磨陶瓷膠泥）,耐磨噴涂料 耐磨澆注料 ,通過過硬的質(zhì)量, 贏得了市場的認(rèn)可,我們所生產(chǎn)的耐磨陶瓷涂料具有較高的機械強度和剛度。耐磨陶瓷涂料主要由耐磨骨料和結(jié)合系統(tǒng)組成,密度大,強度高,產(chǎn)品主要是采用了離子化合物和部分人工合成共價化合物,其離子鍵結(jié)合牢固,所以強度和剛度很大,可有效抵御物料的沖擊力和剪切應(yīng)力。而結(jié)合系統(tǒng)由于采取復(fù)合強化措施和特殊處理,形成化學(xué)結(jié)合,致使其強度很高。 具有優(yōu)良的韌性和抗震性。由于水調(diào)高溫耐磨陶瓷涂料采用定向網(wǎng)狀增強措施,通過耦合進一步改善韌性,所以抗斷裂,韌性強,可有效防止沖擊力造成的破損和剝落。另一方面,由于離子鍵和其共價鍵為強結(jié)合鍵,鍵能比較高,低溫對其影響很小,而且它的振動頻率較高,常溫難以對其構(gòu)成威脅,不會產(chǎn)生熱震損毀。整體性好。由于耐磨可塑料采取了雙重補強措施,有的甚至采取了多種補強措施,有效地改善了材料性能,使其體積穩(wěn)定,不可能產(chǎn)生裂縫,因而整體性好,另外施工為整體施工,無接縫出現(xiàn),因而整體性進一步提高。環(huán)境相容性好。由于采用了耐酸和耐堿的人工合成原料,不會和礦渣發(fā)生反應(yīng),同時由于這種材料多為高溫合成原料,晶體發(fā)育好,結(jié)構(gòu)完整,環(huán)境溫度不會對它造成大的影響,屬環(huán)境惰性材料,因而對環(huán)境敏感性差。無環(huán)境污染。耐磨陶瓷涂料屬于無機非金屬材料,主要成分為硅酸鹽和氧化鋁,和地球巖石層成分相近,不會造成土質(zhì)惡化和重金屬離子污染,不會影響環(huán)境。

用途： 隨著技術(shù)的發(fā)展,水泥,鋼鐵,火電,石化以及國防工業(yè)設(shè)備磨損問題已經(jīng)成為決定企業(yè)運營的重要因素之一。提高設(shè)備零件耐磨性,降低耐磨材料的消耗,大幅提高耐磨件的使用壽命,對提高設(shè)備運轉(zhuǎn)效率,降低生產(chǎn)成本,節(jié)約能源具有重大的意義。耐磨陶瓷涂料就是基于以上原因應(yīng)運而生的一種新型耐磨材料。耐磨陶瓷涂料是一種非金屬膠凝材料,它是采用耐酸耐堿的人工合成原料經(jīng)嚴(yán)格的工藝配方和先進的無機聚合技術(shù)制成的一種粉粒狀陶瓷材料,它的陶瓷的結(jié)合強度標(biāo)準(zhǔn),施工方便,成本低廉,被廣泛用于各種行業(yè)的設(shè)備中。

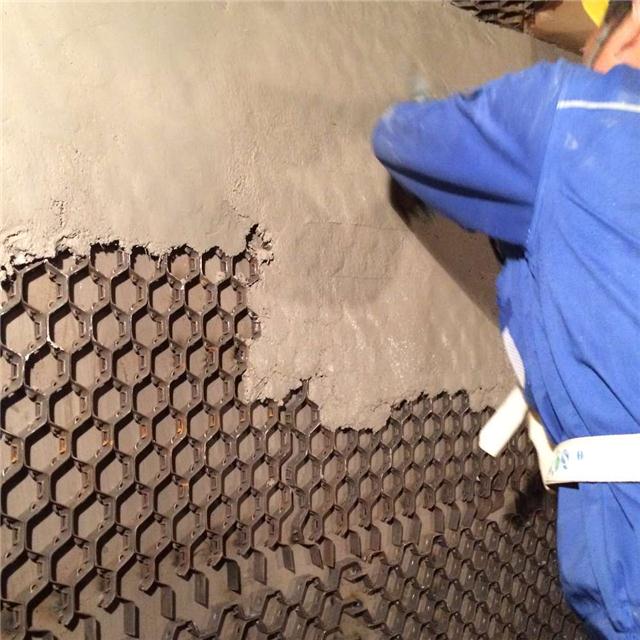

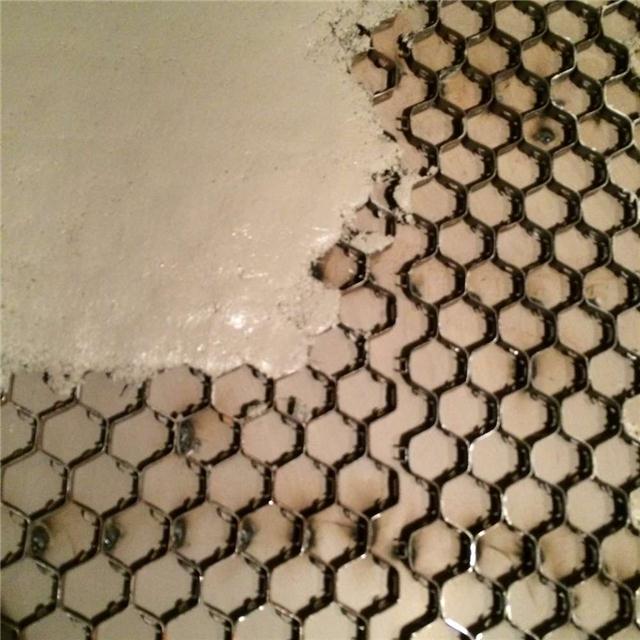

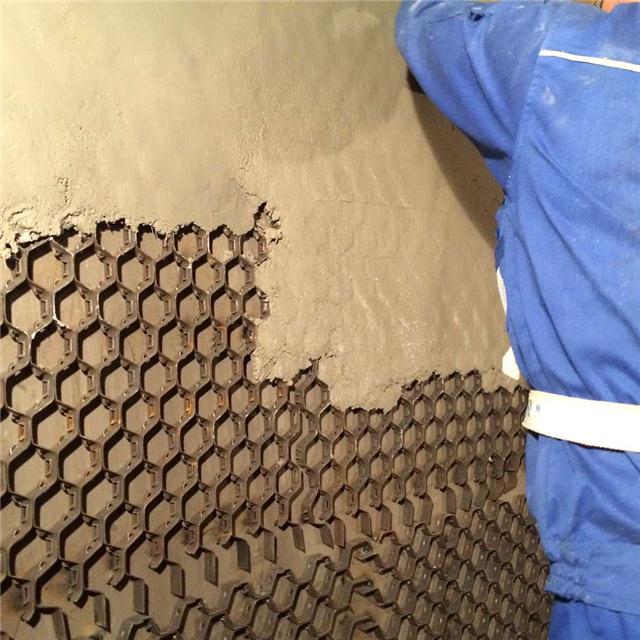

簡介：耐磨陶瓷涂料采用磷酸鹽溶液作結(jié)合劑,配剛玉骨料,剛玉粉,α-Al2O3,SiC微粉,超微粉及多種外加劑,施工完畢后可直接點火生產(chǎn)的新型耐磨耐火涂抹料。它具有附著力強,耐磨損,耐化學(xué)侵蝕,抗剝落,養(yǎng)護時間短,可與各種耐火材料結(jié)合等優(yōu)點。 一, 包裝 耐磨陶瓷涂料為25kg/袋包裝,內(nèi)置塑料袋小包裝促凝劑（用以調(diào)節(jié)可塑料初凝時間）,同時配桶裝磷酸鹽溶液作結(jié)合劑,加入量為袋裝粉料的12%左右。 二, 貯存 耐磨陶瓷涂料必須存放在干燥庫房內(nèi),不得雨淋,受潮,保質(zhì)期為12個月。 三, 施工說明 1,攪拌準(zhǔn)備：采用強制攪拌機拌和,所有攪拌工具必須清潔,不得混有泥沙,石灰,硅酸鹽水泥等雜物。 2,促凝劑加入,根據(jù)施工環(huán)境溫度,選擇促凝劑合適加入量。溫度小于20℃時,促凝劑可全部加入；大于20℃時可根據(jù)施工時間要求,適當(dāng)調(diào)節(jié)促凝劑加入量。 3,攪拌：每次攪拌以加入4-6袋100-150公斤耐磨陶瓷涂料為宜,然后加入促凝劑干混2分鐘,而后加入磷酸鹽溶液12-18公斤左右,攪拌成“面團狀”,有塑性時方可放料使用。 4,施工：將施工部位清理干凈,內(nèi)壁不得粘有雜物浮塵。首先清理龜甲網(wǎng)或扒釘上面浮著物,清干凈施工工作面浮塵,雜物,然后用手工涂抹耐磨陶瓷涂料,施工部位可用鐵板等工具弄平整,光滑,接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件,且間距不大于50mm。 5,待耐磨陶瓷涂料初凝后,自然養(yǎng)護24小時以后施工部位即可移動,同時也可以點火生產(chǎn)。 6,該耐磨陶瓷涂料可與各種澆注料,耐火磚緊密結(jié)合。 7,此材料不得與其它任何澆注料混合使用,已初凝耐磨涂料不能再加膠水?dāng)嚢枋褂?應(yīng)廢棄。 8,該耐磨陶瓷涂料施工完畢初凝后,無需養(yǎng)護,烘烤,直接點火升溫使用,且不影響其使用性能
