調色溫調光LED控制器

產品規格書

型號：KPR-SW01I-RF

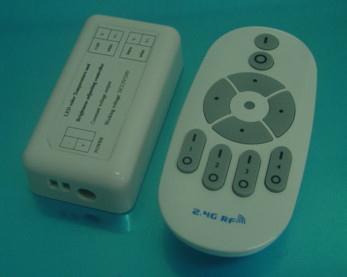

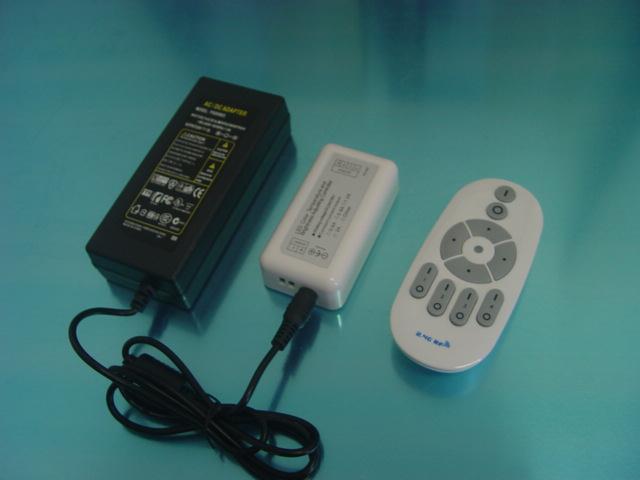

遙控控制系統產品圖片

使用本控制器前,敬請通讀本手冊

金普瑞光電－ LED無線控制系統專業供應商

產品概述：

KPR-SW01I-RF是這款多功能LED照明遙控調光變色控制系統。由無線遙控器與接收控制器兩個配合使用實現LED照明燈具的調亮度,調色溫功能。

遙控器簡介：

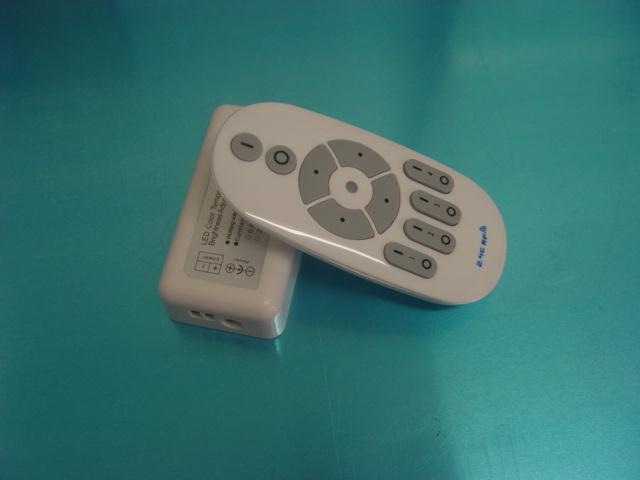

遙控器產品圖片

1,遙控器的按鍵功能定義：

1號鍵, 開機鍵。

2號鍵, 色溫減小鍵 （暖白色增加鍵）

3號鍵, 色溫增加鍵 （冷白色增加鍵）

4號鍵, 亮度增加鍵。

5號鍵, 亮度減小鍵。

彩環是色溫觸摸調節環

2,觸摸彩環使用方法：用手指觸摸彩環的位置,就會控制燈具的色溫變化。一段時間不用遙控器,會自動鎖住觸摸環,要先按任一按鍵,喚醒觸摸環。

3,斷電記憶功能記憶,當電源斷電時,再次通電會記憶斷電前的照明狀態。

2,遙控器產品參數：

1, 遙控器外形尺寸：114mm×56mm×22mm

2, 外殼材料: ABS PC；

3, 輸入電壓：1.5V*3 AAA電池；

4,待機耗電量: 較大5uA,正常情況下一組新電池可以使用24個月；

5,無線電頻率：433.92MHz, 全集成芯片設計,可以通過CE,FCC認證；

6,發射功率：小于10mW；

7,配套遙控距離：空闊地帶約20-30M。

控制器產品簡介：

控制器產品圖片

1,控制器產品規格：

1,外形尺寸：65mm×55mm×25mm

2,工作電壓：DC 24V；

3,控制路數：4路,分別對應2路暖色溫和2路冷色溫LED；

4,每路輸出電流：800mA

5,控制方式：采用線性恒流控制；

6,無線電接收方式：ASK；

7,無線電接收頻率：433.92MHz；

8,接收機靈敏度:-105dbm；

9,待機較大電流:10mA；

10,溫度條件：-40~80度；

11,控制器壽命：40000小時；

使用方法：

1,遙控器和控制器如何配對：

在完成遙控器與控制器的匹配后,就可以實現遙控器對燈具的無線控制。無線遙控距離約20米。一個遙控器能夠同時控制所有有效接收范圍內對好碼的燈具,請你按以下方式操作對碼或清碼：

1, 遙控器與控制器的匹配對碼：在控制器接通電源,亮燈的三秒鐘內,按遙控器的4號鍵一次,燈會閃亮三下,對碼成功,這個燈（控制器）就受這個遙控器控制。

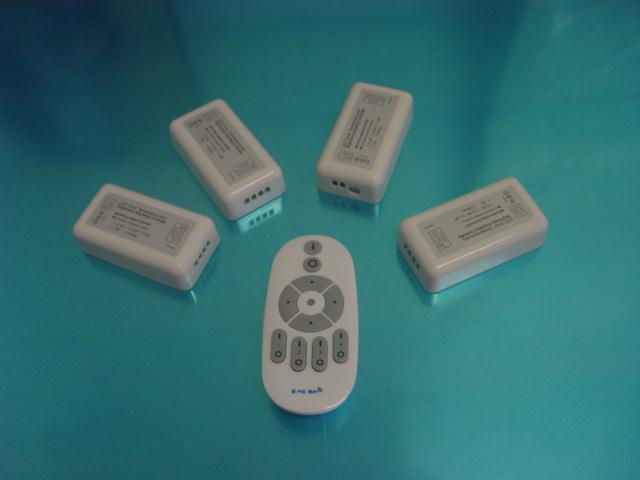

2, 按照上述方法逐個進行對碼操作,即可完成一對多的控制（一個遙控器控制多個控制器）。

3, 清除對碼：當不想用這個遙控器來控制這個燈時,在接通電源三秒鐘內,按遙控器4號鍵五次,燈會急閃六下,清除成功,這個燈(控制器）就不再接受這個遙控器的控制,如需再配對使用,重新按第1項操作配對即可正常使用。

遙控器更換電池后不影響已完成的配對。裝上新電池后無需作任何額外的設置,直接使用。

2,連接端子的使用:

連接端子采用標準的DC接頭連接。 公插對應輸入,母插對應輸出

3,產品延展

當需用使用1個遙控器控制多個燈時,則需要配合JCY004B使用,則需用網線將JCY004A與多個JCY004B接接起來,這樣整個的控制系統則可以同步控制。

安裝注意事項：

無線電接收靠天線接收信號,所以在安裝時請保持天線盡可能不要靠近金屬物品,以免影響接收距離。
