一,特點

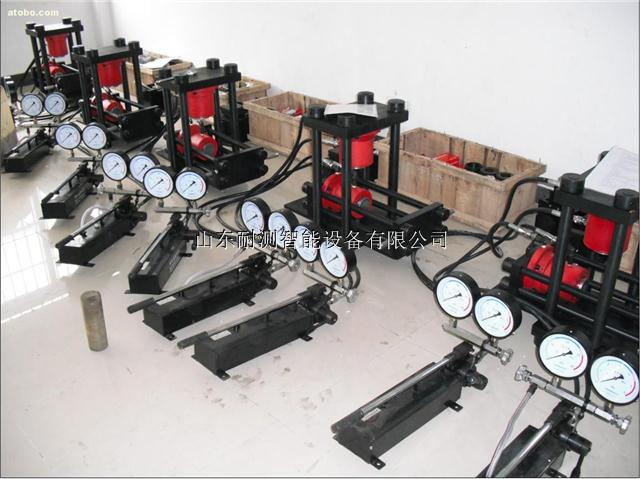

　　該儀器是一套通過多種組件的組合既能完成巖石力學性質,又能開展土的力學性質的新型試驗儀器,已作過多項巖土力學性質的測試,開展過與國內外同項測試指標的對比試驗,測試成果具有高的相近性或準確性,在多項大的工程開展過巖土力學性質試驗,成果已應用在科研,生產方面效果好,可信度高。
　　 該儀器具有設計合理,結構緊湊,加工精細,體積小,重量輕,可拆卸裝箱,便于搬運,現場易安裝,使用簡便,試驗快捷,維修方便,售價低等特點。故能廣泛適用于工程地質勘察隊,測試隊和大專院校,科研單位的現場試驗。
二,用途
主要用于現場或室內進行以下試驗項目：
1,巖石變形試驗；
2,巖石抗壓強度試驗；
3,巖石抗拉強度試驗；
4,巖石點荷載強度試驗（能完成國內鉆機的中～小不同直徑巖心與不規則樣的抗壓,抗拉測試�？箟簭�(qiáng)度較小可測試到5Mpa（軟巖）,較大可測試任何堅硬巖石）；
5,完整巖石直剪試驗（適用國內鉆機的中～小直徑巖心和橫斷面5cmＸ5cm直方柱體）；
6,巖石結構面與軟弱巖石直剪試驗（適于不易加工成型的不規則樣,軟弱巖石試驗范圍較XJ-I型攜帶式剪切儀更大）；
7,土直剪試驗（直接測試鉆孔取心土的抗剪指標,剪切面積可大于環刀面積）；
8,碎石土天然或飽和狀態直剪試驗（礫石粒徑≤2.0cm的砂質碎石土）。
三,主要技術指標
1,外形尺寸：高630mm,長640mm,寬370mm；
2,重量：300Kg（包括兩個油泵和各種配件）；
3,垂直千斤頂：較大出力500KN（50噸）,較大行程60mm,分辨率600N(60kg)；
　 水平千斤頂：較大出力300KN（30噸）,較大行程60mm,分辨率500N(50kg)；
4,適合試樣尺寸；
1)巖石變形和抗壓強度試驗：Ф=50～56mm或50mＸ50mm,H=100～112mm；
2)巖石抗拉強度試驗：Ф=50～56mm,H=50～56mm；
3)巖石點荷載強度試驗：L,W,H均40～60mm,六個端面盡量平行；
4)完整巖石(規則試樣)直剪試驗：Ф=50mm,56mm,71.5mm,90mm等尺寸圓柱體,H=50～100mm；橫斷面50mmＸ50mm方柱體；
5)結構面與軟弱巖石(不規則試樣)直剪試驗：L≤160mm,W≤140mm,H≤160mm；
6)土直剪試驗：Ф=90mm,H=30mm；
7)碎石土直剪試驗：礫石粒徑≤2.0cm,剪切盒容積L=160mm,W=140mm,H=160mm,V=35cm³。
8)該儀器系列下列六種功能儀器為一體,售價約為下述六種儀器的1/3。
