伺服電機灌封膠
價格電議
- 所在地：廣東 深圳
- 發(fā)貨期：3天
- 發(fā)布時間 ：2022-04-19 13:41:30
產(chǎn)品詳情

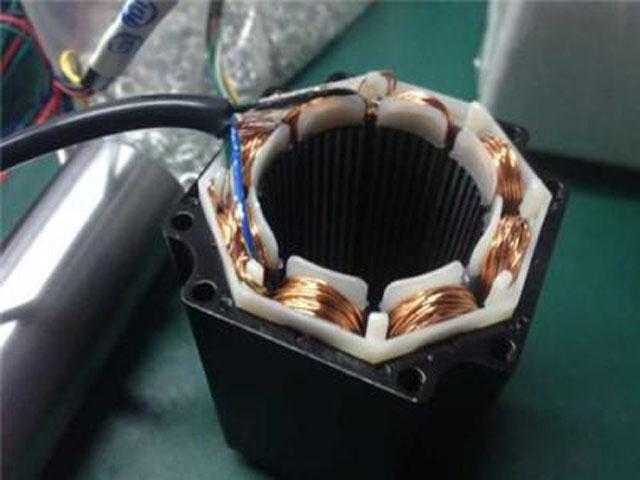

LK333伺服電機灌封膠
產(chǎn)品簡介
LK333伺服電機灌封膠是由環(huán)氧伺服電機灌封膠,固化劑,填充料等組成的雙組份灌封伺服電機灌封膠。LK333伺服電機灌封膠具有良好的工藝性能,固化物外觀光亮,柔韌性好,耐開裂性較好,收縮率低等特點,適用于柔韌性要求高的電機電器線圈的澆鑄,灌封。耐熱等級為F級（155℃）,具有良好的阻燃性
LK333伺服電機灌封膠固化物為黑色,也可根據(jù)用戶需要提供其它顏色的產(chǎn)品。
技術指標（按Q/R 101-2010企業(yè)標準）
|
序號 |
指 標 名 稱 |
試驗條件 |
單位 |
指 標 值 |
|
|
1 |
外 觀 |
試管法 |
- |
甲組份為黑色稠體,乙組份為無色,透明液體,無機械雜質。 |
|
|
2 |
粘度 |
甲組份 |
40℃ |
cps |
2500±500 |
|
乙組份 |
50±10 |
||||
|
3 |
密度
|
甲組份 |
25℃ |
g/ml |
1.6±0.05 |
|
乙組份 |
1.0±0.05 |
||||
|
4 |
硬 度 |
邵氏/D |
度 |
≥80 |
|
|
5 |
體積電阻率 |
常態(tài)時 |
Ω·m |
≥1×1012 |
|
|
浸水后 |
≥1×1011 |
||||
|
6 |
工頻電氣強度 |
常態(tài)時 |
MV/m |
≥20 |
|
|
7 |
適用期 |
23±2℃ |
- |
≥1 |
|
|
8 |
阻燃性 |
FV法 |
UL94 |
FV0 |
|
使用方法
1．配膠
1.1 甲組分打開桶蓋后,進行上下左右的攪拌15分鐘,攪拌均勻,消除上下成份差異。
1.2 配料是甲乙組份混合充分均勻方可使用,否則容易產(chǎn)生不固化或固化不良等缺陷。
1.3 甲乙組分按配比100:18的重量比例常溫下混料。
1.4配膠時請依照用多少配多少的原則,夏季溫度高,混好的料粘度增長比較快,放置時間長將會因為粘度增長影響使用。
２．灌封
將已配好的LK333伺服電機灌封膠用適當工具慢慢灌入工件內（或含工件的模具內）。對線圈或含細小縫隙的工件澆鑄時應事先預熱去潮,有利于線圈內部浸透,得到無氣隙的絕緣層。如使用自動灌膠機,應特別注意計量泵齒輪與填充料的匹配性。
３．固化
將澆好伺服電機灌封膠的工件置于80-85℃下2小時,60℃下3-4小時,即可硬化。
包裝與貯存
LK333伺服電機灌封膠甲組份用大口鐵桶,每包裝凈重量20公斤；乙組份用塑料桶密封包裝。甲,乙組份配套供應。
原包裝貯存于25℃干燥,陰涼,通風的室內,貯存期自出廠日起為三個月。甲,乙組份因容易吸潮變質,開啟使用后須及時密封。
