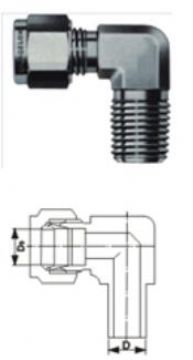

不銹鋼彎頭彎通管接頭,彎頭,變徑三通氣管接頭,卡套接頭

公稱壓力：0.6Mpa﹑32Mpa適用溫度：≤200℃適用介質：油﹑水﹑氣等非腐蝕性或有腐蝕性介質。
配管：￠6～￠28的普通級精度無縫鋼管
使用尺寸：1/8,1/4,3/8,1/2,3/4配管尺寸：6mm,8mm,10mm,12mm,14mm
規格大小：1/8-8MM,1/8-10MM,1/8-12MM,1/4-6MM,1/2-8MM等
使用方法：接頭的一端與之相匹配的螺紋連接,另一端與PVC管或PU軟管連接, 1.氣管切斷后除去毛刺,將氣管一端插入接頭插口內(一 定要插到底部),即可達到牢固的連接和密封。 2.拆卸氣管時,用拇指將接頭卡套壓進,輕輕用力即可將 氣管拔出。 3.氣管反復多次拔出后。應剪去端部磨損部分。修平后繼續使用。 4.直角,三通,四通等終端管接頭。安裝后,僅需旋轉接 頭體,即可調整接頭的接管方向
特點：系列插入式快換接頭適用于連接硬質,半硬質尼龍管,塑 料管,較大工作壓力為1.0Mpa。該系列管接頭具有快速插管和拔管并具安裝方便,密封可靠,接管牢固,美觀。軟管與不銹鋼快擰接頭錐度密封連接,用螺帽擰緊密封,以鎖母式連接,無泄漏的隱患,可水中安裝,耐腐蝕
卡套接頭的裝配
● 安裝
1 鋸下合適長度的無縫鋼管,去除端口處毛刺。管子端面要與軸線垂直,角度公差不大于0.5°。如果管子需要折彎,則從管子端面至彎曲部位的直線段長度不能少于三倍螺母長度。
2 把螺母和卡套套在無縫鋼管上。注意螺母和卡套的方向,不要裝反了。
3 在預裝配接頭體螺紋和卡套上涂上潤滑油,把管子插入接頭體, （管子一定要插到底）用手旋緊螺母。
4 擰緊螺母直至卡套卡住管子,這個轉折點可以通過擰緊力矩的增加感覺到(壓力點)。
5 達到壓力點后,再將壓緊螺母擰緊1/2圈。
6 將預裝配接頭體拆下,檢查卡套刃邊的嵌入情況,可見的突起帶必須填滿卡套端面的空間�？ㄌ卓梢陨孕�轉,但不能軸向推移。
7 較終安裝,將實際安裝中的接頭體的螺紋涂上潤滑油,壓緊螺母與之配合擰至可感覺到的擰緊力增加為止.接著再擰緊1/2圈安裝完畢

不銹鋼彎頭彎通管接頭,彎頭,變徑三通氣管接頭,卡套接頭

金漢機械主營,不銹鋼彎頭彎通管接頭,彎頭,變徑三通氣管接頭,卡套接頭,大小頭,管帽,封頭,不銹網快速接頭,液壓快速接頭等等,詳細情況來電咨詢！
