廠家直銷立式鉆銑床E430L
價格電議
- 所在地：廣東 東莞
- 發貨期：15天
- 發布時間 ：2015-05-15 16:06:21
產品詳情
一：OC-T430鉆孔攻牙機外觀《注機器外觀會因技術或設計改變會有所改變》
外罩采用全防護結構
二：技術參數
|
型號 |
|
|
X,Y,Z軸運動定位精度 |
±0.02/300 |
|
X,Y,Z軸重復定位精度 |
±0.01/300 |
|
X,Y,Z工作行程 |
400x300x410mm |
|
工作臺尺寸 |
650 x310 |
|
較大工作負重 |
100kg |
|
主軸功率 |
3.7KW 8000 rpm |
|
驅動系統 |
X\1.3KW Y/1.3KW Z\3KW伺服（抱閘） |
|
主軸轉速 |
50-12000rpm |
|
較大運行速度 |
20m/min |
|
較大加工速度 |
10m/min |
|
準確滾珠絲桿 |
寶島上銀（銀泰）C3級32mm |
|
準確直線導軌 |
寶島上銀（銀泰）30mm |
|
絲杠支撐端固定端軸承 |
NSK |
|
控制系統 |
寶元（可選） |
|

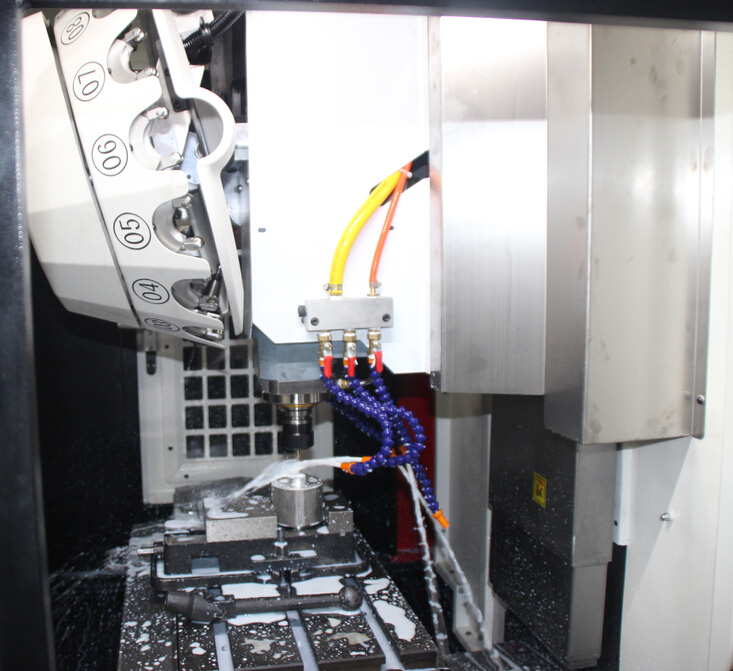

刀庫 |
夾臂式16把刀 |
|
機臺外罩 |
標配全罩式 |
|
電源要求 |
AC 380V |
|
機床尺寸 重量 |
長1500mm寬1570mm高1850mm 2.0T |
二：雙4軸參數
|
型號 |
EFK04-160WSV-Ⅱ |
|
分度盤直徑 |
ø160mm |
|
分度盤孔徑 |
Ø50mm |
|
中心高度 |
160mm |
|
鎖緊方式 |
自鎖 |
|
鎖緊力矩 |
100kg |
|
馬達功率 |
1.0KW 3000 rpm |
|
減速比 |
1/100 |
|
分割精度 |
30（sec） |
|
定位精度 |
5（sec） |
|
產品重量 |
50kg |
|
兩軸間距 |
180mm |
|
外形尺寸 |
長400*寬274*高260mm |
|
尾座優質 |
液壓回轉型 |
三：基本配置
|
配件名稱 |
型號規格 |
產地/廠家 |
|
|
X/Y/Z三軸伺服馬達 |
1.3kw/3.0 kw |
安川 |
|
|
X/Y/Z軸滾珠絲桿 |
C3級滾珠螺桿 |
寶島“上銀 |
|
|
X/Y/Z導軌 |
P級 |
寶島“上銀 |
|
|
主軸 |
3.7KW/12000rpm |
晟昌 |
（可選） |
|

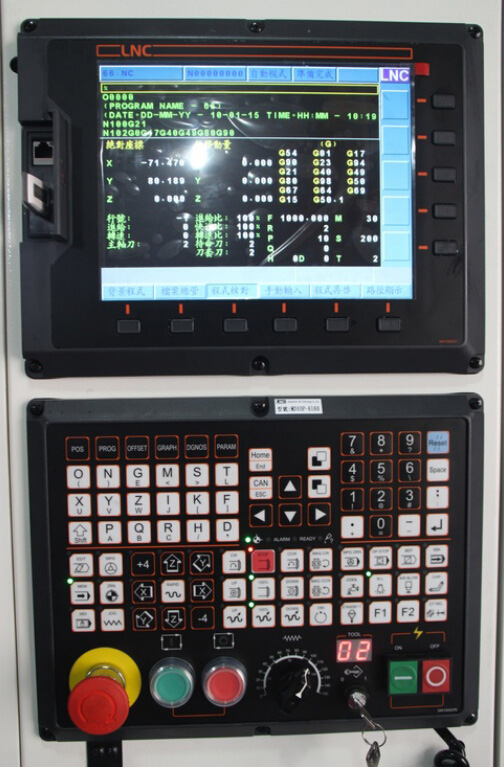

控制器 |
新代 |
寶島新代 |
|
|
X/Y/Z軸承 |
NSK |
日本NSK |
|
|
機身 |
高準確樹脂砂鑄鐵 |
江門 |
|
|
接觸器 |
施耐德 |
德國 |
|
|
中間繼電器 |
歐姆龍 |
日本 |
|
|
變壓器 |
3.5KW/220V |
合資 |
|
|
|
|
|
|
|
4軸 |
EFK04-160WSV |
歐馳 |
|
四:機器特點
整體鑄造床身,[i]準確磨床軌道加工,確保機械精度；
l 全封閉式外罩,外循環式切削油加工方式,配備有渣屑收集箱,確保加工場地干凈,整潔；
l X,Y,Z三軸采用準確矩形直線導軌,超強負載承重能力,快速位移定位精度高；
l 高精度研磨滾珠絲桿副,預緊螺母,傳動精度高,能確保長時間內機械誤差��；
l 高速鉆孔攻牙,銑削等加工
l 高精度聯軸器,在高速,高扭矩時,無轉差；
l 高精度,高靈敏度自動對刀儀,保證刀具長度自動補償,確保加工精度；
l 人性化控制手輪,方便操作;
l 床身單獨潤滑系統設計,確保運動部件經久耐用；
l 高速度多軸運動控制器,運行平穩,精度高；
l 所有加工零件全部經過熱處理,并經過高精度研磨加工,精度高,不變形；
l 控制柜采用全密封裝置,灰塵和水汽全隔絕,電腦系統和電路部分保持干燥和無灰塵,經久耐用；
l 公開式軟件接口,可兼容MaterCAM,ArtCAM,Cimation,Pro-E,UG,AutoCAD,精雕等設計軟件,操作簡單,應用廣泛；
五:質量保證及售后服務
l 質量保證期為使用之日起的12個月（易損易耗品除外,）,終身維護。在正常使用的情況下,質保期內供方提供的設備出現質量問題,由供方免費維修,更換。在質保期內由于需方使用不當造成設備出現質量問題,供方也必須給予維修,更換,并收取相關設備的費用。
l 在質保期內當設備出現問題,供方須在2小時內做出響應。供方技術人員將在24小時內趕到現場進行維修。
六：現場安裝,調試,培訓和較終驗收
l 在現場安裝過程中,需方將派出現場安裝人員配合供方工作。
l 本設備在到達需方工廠***地點后5天內供方完成安裝和調試,需方在15天內完成較終驗收。
七：技術保密
供,需方承諾嚴格遵守有關保密規定,未經對方同意,絕不將設備方案,設計圖紙,商業用途及相關技術資料透露或提供給第三方。
八：隨機配件清單
|
序號 |
名稱 |
數量 |
序號 |
名稱 |
數量 |
|
1 |
ER25鎖嘴φ4 |
|
9 |
自動對刀儀 |
1套 |
|
2 |
ER25鎖嘴φ6 |
|
10 |
工具箱 |
1個 |
|
3 |
ER25鎖嘴φ8,10 |
|
11 |
油泵 |
1個 |
|
4 |
十字螺絲刀 |
1把 |
12 |
油箱 |
1套 |
|
5 |
刀頭 |
2套BT30 |
13 |
開口扳手 |
1套 |
|
6 |
內六角扳手 |
4只 |
14 |
|
|
|
7 |
手輪 |
1個 |
15 |
|
|
|
8 |
說明書 |
1套 |
16 |
|
|
|
|
|
|
|
|
|
九：環境要求及其他輔助設備
|
環境要求 |
備注 |
||
|
工作電壓 |
AC380V±10% |
||
|
運行環境 |
溫度 5℃～ 35℃,相對濕度30%～75% |
||
|
軟件運行環境 |
windows2000/XP |
||
|
壓縮氣壓力 |
0.6-0.7MPa |
||
|
輔助設備 |
型號（功率） |
價格 |
備注 |
|
空壓機 |
3KW（3P） |
自行采購 |
主軸吹氣噴水霧 |
