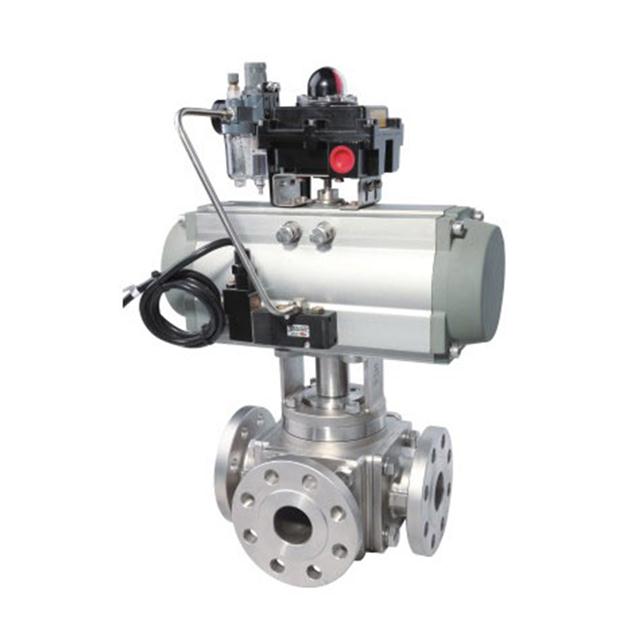

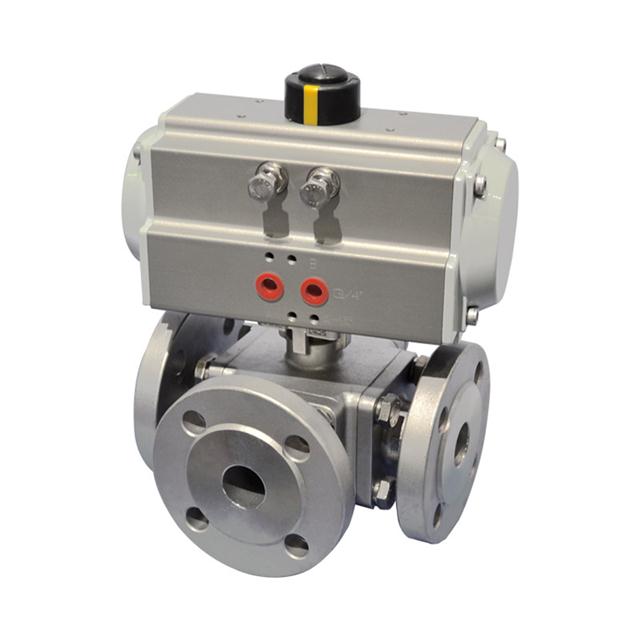

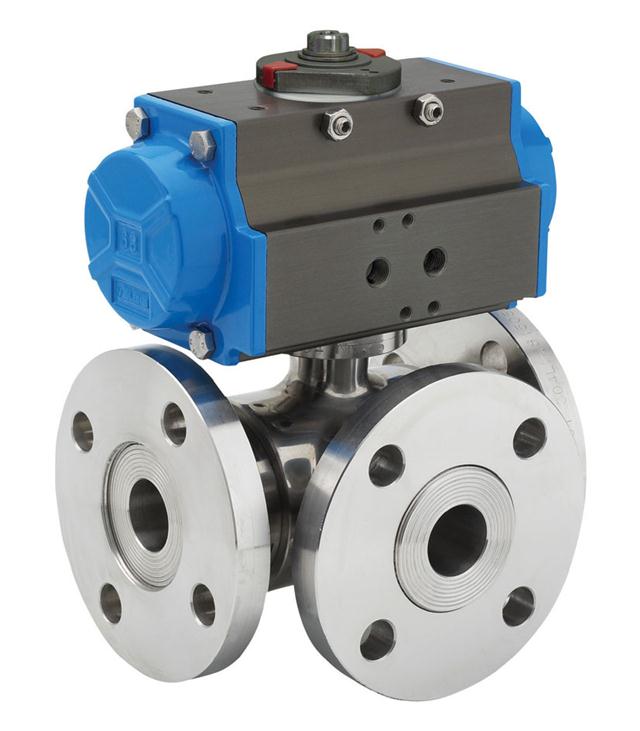

中鼎雙作用氣動法蘭三通球閥DN150
價格電議
- 所在地：江蘇 無錫
- 發貨期：8天
- 發布時間 ：2020-11-19 15:51:04
產品詳情
氣動三通球閥 產品概述
氣動三通球閥是一種三通道的回轉型球閥, 用于介質分流,合流及流向切換,任何一個管道都可以作為入口或出口。氣動三通球閥分有氣動三通L型球閥和氣動三通T型球閥兩種,可以滿足不同的經營工藝要求。氣動三通L型球閥是對三條管道中的兩條管道進行切斷,氣動三通T型球閥實現把三條連通管道進行合流與分流。輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉,實現對壓力,流量,溫度,液位等參數的調節。亦配行程限位開關,電磁閥,減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動三通球閥廣泛應用于化工,石油,輕紡,電力,食品制藥,制冷,航空,航天,造紙等工業領域。
氣動三通球閥 產品特點
（1）流體阻力小,其阻力系數與同長度的管段相等。
（2）結構簡單,體積小,重量輕。
（3）緊密可靠,目前球閥的密封面材料廣泛使用塑料,密封性好,在真空系統中也已廣泛使用。
（4）操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
（5）維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
（6）在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起氣動三通球閥密封面的侵蝕。
（7）適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
氣動三通球閥 主要技術參數
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許壓差(MPa) | ≤公稱壓力 | |||||||||||
| 動作范圍 | 0～90°；0～180° | |||||||||||
| 閥體形式 | 二段分體式鑄造閥體 | |||||||||||
| 閥蓋形式 | 整體式 | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉紡織填料,石墨填料 | |||||||||||
| 連接方式 | 法蘭式,螺紋式(適用于1/2"～2") | |||||||||||
| 閥芯形式 | 三通球型閥芯 | |||||||||||
| 流量特性 | 近似快開特性 | |||||||||||
| 泄露量Q | 軟密封：零泄露；金屬密封：按GB/T4213-92,小于額定KV0.01% | |||||||||||
| 配置執行器型號 | GT,SR,ST,AT,AW系列單,雙作用氣動執行器 | |||||||||||
| 控制方式 | 開關兩位控制,4-20mA模擬量控制 | |||||||||||
氣動三通球閥 執行器技術參數
| 執行器型號 | GT,SR,ST,AT,AW系列單,雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4",G1/8",G3/8",G1/2" |
| 環境溫度 | -30～ 70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 電磁閥,空氣過濾減壓器,保位閥,行程開關,閥位傳送器,手輪機構等 |
氣動三通球閥 主要零件材料
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13 氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 |
PTFE(聚四氟乙烯),PPL(對位聚苯),金屬密封(硬質合金) |
|||
| 填料 | V型PTFE四氟填料,柔性石墨 | |||
氣動三通球閥 控制方式
氣動三通球閥分L型和T型,介質流通方向見下圖。氣動三通L型球閥適用于介質流向的切換,能使相互垂直的兩個通道連通：氣動三通T型球閥適用于介質的分流,合流或流向 切換,T型孔道可以使三個通道互相連通或使其中兩個通道連通,氣動三通球閥一般采用三個閥座結構,亦可根據用戶要求采用四閥座結構。
