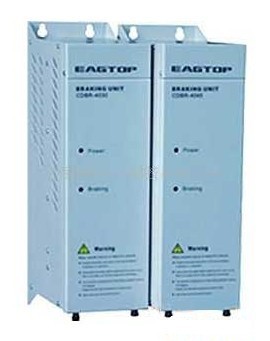

供應寶島重載型CDBR制動單元
價格電議
- 所在地：上海 上海
- 發貨期：1天
- 發布時間 ：2015-09-24 09:44:38
產品詳情
一.能耗動單元的特點：
1.重載型系列CDBR-
2.電壓,功率范圍：220V-460V；200-315kw;內置散熱風扇
3.應用性：適用于各種進口,國產低壓變頻器（三相異步,永磁同步電機）。
4.安全性：采用先進的電力電子技術和高性能的IGBT作為開關器件,電壓自動跟進,品質可靠安全,特殊設計,可以使用普通電阻,不必選擇無感電阻。
5.經濟性：性價比高,品質可與同類進口產品相媲美,功率齊全,每個功率范圍都有單臺制動單元可選用。也可并聯使用.
二 詳細技術說明：
|
2.1技術規范 |
|
|
制動方式 |
電壓跟進方式 |
|
反應時間 |
1ms 以下,有多重噪聲過濾算法 |
|
電網電壓 |
300V-460Vac,45-66HZ |
|
動作電壓 |
670Vdc,誤差±2V |
|
滯環電壓 |
10V |
|
保護/散熱 |
過熱,過電流,短路/內置散熱風扇 |
|
噪聲濾波 |
有 |
|
防護等級 |
IP00 |
|
產品型號 |
額定電流 |
峰值電流 |
較小阻值 |
尺寸/Size(Unit:mm) |
||||
|
L |
L1 |
W |
W1 |
H |
||||
|
CDBR-4030C |
1高等 |
50A |
20歐 |
240 |
228 |
100 |
70 |
153 |
|
CDBR-4045C |
2高等 |
7高等 |
13.6歐 |
240 |
228 |
100 |
70 |
153 |
|
CDBR-4075C |
30A |
100A |
10歐 |
315 |
280 |
215 |
200 |
115 |
|
CDBR-4110C |
50A |
150A |
6．8歐 |
320 |
304 |
187 |
120 |
163 |
|
CDBR-4160C |
70A |
200A |
5歐 |
320 |
304 |
187 |
120 |
163 |
|
CDBR-4220C |
8高等 |
300A |
3.3歐 |
410 |
380 |
254 |
190 |
203 |
|
CDBR-4300C |
110A |
400A |
2.5歐 |
410 |
380 |
254 |
190 |
203 |
*表中額定電流是指制動單元工作時較大電流與制動頻率Kc乘積的較大允許值,該值并不表示制動單元一定可以在該電流下持續工作,而是與其工作環境的散熱條件有關。
三 電氣安裝：
3.1 安裝方式
制動單元要豎直安裝在非易燃的堅固固定表面上,即要保證制動單元內部散熱片方向是豎直的,以利空氣的自然對流散熱。
制動單元在工作過程中會發熱,因此安裝的制動單元與周?chē)渌考粘鲆欢ǖ木嚯x,視所選配制動單元功率的大小,所空出的距離可以在150mm－500mm之間選擇。
3.2 制動單元與變頻器間的接線如下圖所示
四 制動單元的選型:
制動單元的選型是以其額定電流和峰值電流為依據的,要保證制動單元正常工作,必須保證流過制動單元的較大電流小于其峰值電流,且較大電流與制動頻率Kc的乘積小于其額定電流。一般情況下,為了選型方便,可以直接根據負載情況按照4.1節的說明通過查表來選擇合適的制動單元型號。在要求更準確的情況下,可以參照4.2節的內容進行選擇。
4.1一般性負載選型表：
在不清楚實際的平均制動功率的情況下,可以簡單的將負載分成輕載和重載兩類并對照下表來選擇制動單元的型號：表中輕載是指實際負載較小,小于電機額定功率的60%的場合或?qū)嶋H制動率較低,在200秒的工作周期內制動時間小于10%的情況,重載是指實際負載大于電機額定功率的60%或在200秒工作周期內實際制動時間大于10%的場合。
