簡介

GTD蝶閥是攔截重力輸送或氣力輸送的干燥粉末或顆粒的理想解決方案,適用于各類散裝固體處理和加工廠。

技術參數

描述

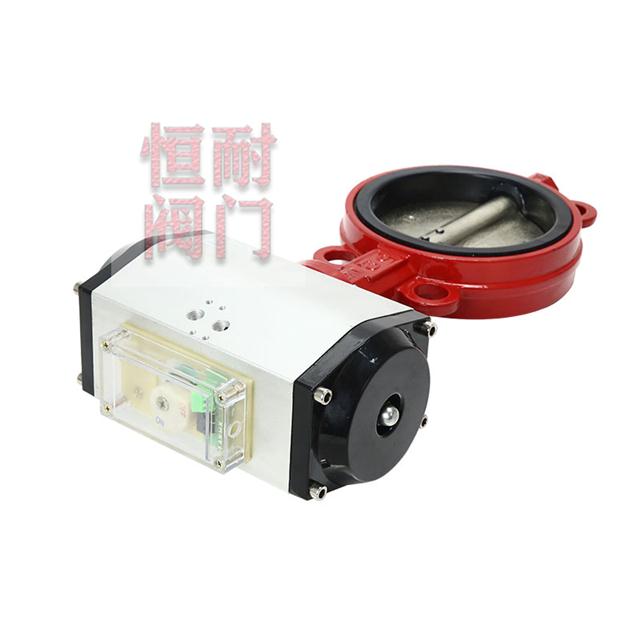

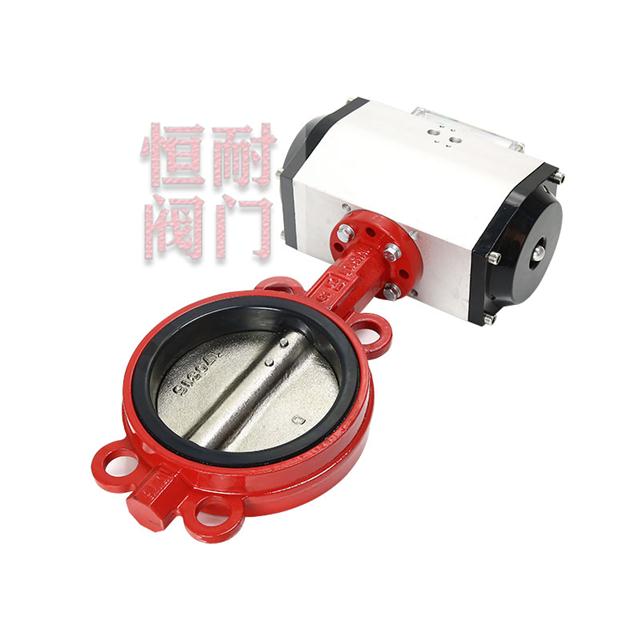

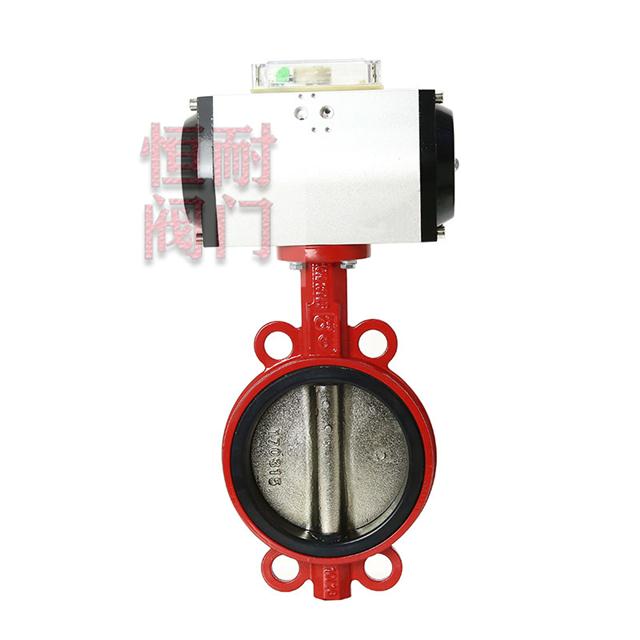

GTD蝶閥由一個鑄件閥體,帶軸的碳鋼或不銹鋼閥盤,橡膠密封組成�？梢詾�閥門配置可調節手柄或氣動或電動執行器。這三個型執行器是可安裝互換的。驅動軸的互換性(標準:ISO 5211;可選件:DIN 5482)和通用性連接到不同尺寸的法蘭上,可實現各種配置。

功能

GTD蝶閥適用于幾乎所有類型的散裝固體處理工廠,這些工廠需要重力輸送或氣力輸送的干粉或顆粒截流。這種類型的閥門特別適用于稀相和濃相的氣動輸送操作,只要操作壓力不超過10 bar (145PSI)。從技術和經濟角度來說,由于其獨特的設計特點和材質,蝶閥都是解決問題理想的選擇。

產品特點

Ø = DIN 100 ~ DIN 400

標準尺寸:EN 558系列20;ISO 5752;API 609

連接法蘭: DIN 2501 PN 2.5 / 6 / 10 / 16; ANSI B 16.5, 150級

連接法蘭表面設計: DIN 2526, form A

執行器耦合法蘭:EN ISO 5211或DIN 5482

閥門標識: DIN EN 19

泄漏測試: EN 12 266-1, EN 12 266-2, A級

工作溫度: -20°C ~ 90°C (-4°F ~ 194°F)

壓差:10 bar (145 PSI)

操作壓力:10 bar (145 PSI)

優勢

組件少

可換閥板

可換密封

高耐磨

易安裝

維護方便

現貨交付
