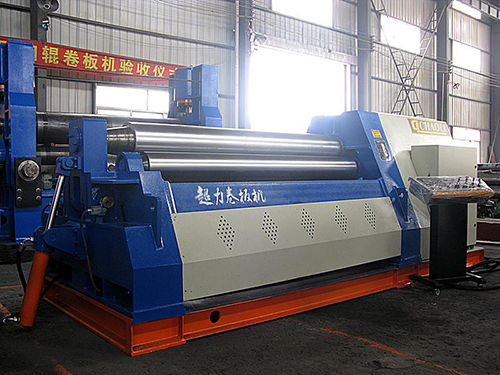

W12NC-20×3200直線式四輥卷板機技術文件

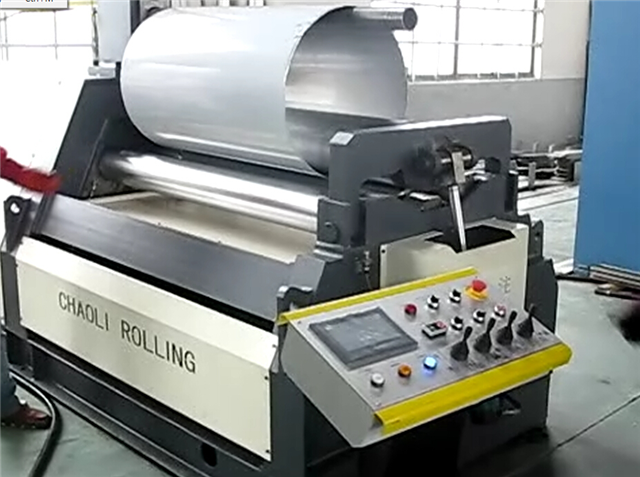

一, 設備概述及特點

該設備具有板材端部的預彎功能及數控卷制功能,能將金屬板材一次上料,不需調頭即可完成板端預彎和工件的卷制成形。

該機上工作輥為主驅動輥,下輥和兩側輥的升降均采用液壓傳動,升降位移由計算機控制,自動調平,屏幕顯示,同步精度±0.2mm；翻轉軸承體的傾倒和復位采用液壓傳動,上輥的尾部裝有平衡機構,可以方便卸出卷制后的工件及筒體。設有移動式單獨操作臺,可隨時移動操作；機器設有安全聯鎖裝置,安全性好。

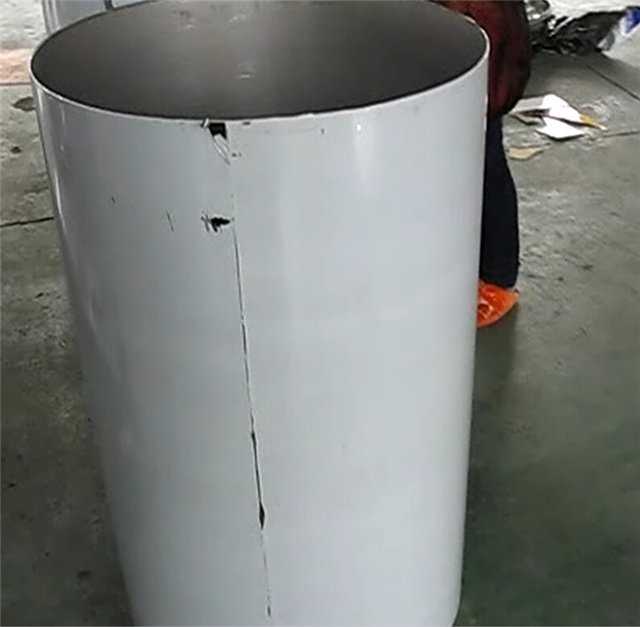

該機可升起側輥做板料對正使用,避免卷筒出現錯邊；油缸升降速度快及雙邊預彎效率高；上,下輥夾持卷制,板頭剩余直邊量��；設備數控程度高(可數控自動卷板),批量生產優勢明顯等等。此設備因其功能全,精度高,操作方便,是當代理想的數控卷板設備。是能源,交通,石油,化工,鍋爐,造船,水電,金屬結構等行業卷制圓形,弧形和錐形工件較為理想的優選機型。

二, 主要技術參數

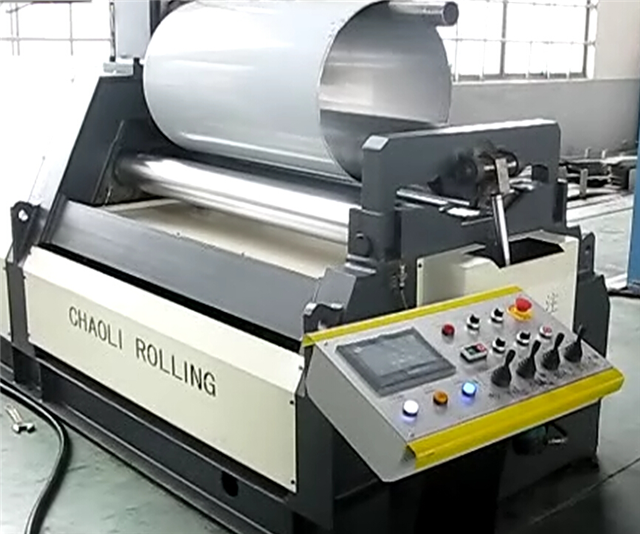

三,設備的結構及性能

機床的基本結構形式：該機主要由機架部分,上輥部分,下輥部分,側輥部分,翻轉軸承體部分,主傳動部分,液壓部分,電氣部分,潤滑部分,基礎部分等組成。

機器的左,右機架安裝在一個整體底座上,構成了機器的主體。上輥的左端軸承體裝入翻轉軸承體內,右端軸承體裝在右側機架內。

該機上輥為主驅動輥,由液壓馬達經行星減速機與驅動輥直聯或由電機-減速機驅動輥子傳動。其中上輥位置固定,只進行旋轉運動；下輥及側輥既進行旋轉運動,又進行升降運動。

該機下輥油缸,側輥油缸分別安裝在左右機架的導槽中,油缸的往復運動,可以使下輥和側輥沿導槽上下移動,也可以傾斜運動,使卷制錐形工件及對工件的校正和校圓方便。

在左機架上有翻轉軸承體,翻轉軸承體可由翻倒油缸驅動實現與上輥頭部的開合；上輥尾部有平衡裝置,可在上輥與倒頭架打開的情況下實現上輥平衡。

工作輥的運動采用高質量線形滑軌導向。

該機的控制集中在主操作臺上。

3.1 工作輥：

卷板機較重要的組成部分之一,其質量和性能的優劣直接影響卷板機的使用壽命和卷制精度。

(1) 工作輥的材質

工作輥都采用高度度優質鋼42CrMo材料,經鍛造,粗加工后調質處理,HB240~280,精加工后中頻淬火HRC45-50,按照JB/ZG4289-86軋輥鋼標準,剛度符合(1/700~1/1000)L L—指兩側機架中心線之間距離。并嚴格按照工作輥制造的各項標準工藝要求制造,保證其綜合機械性能。

(2) 工作輥的運動

根據卷板機工作輥（側輥）的運動方式,采用線性滑軌技術。

3.2 工作輥兩端的軸承

四輥機每一個輥子上都采用到了業界推薦的非常耐用的雙列調心滾子軸承

3.3 機架和底座

我公司所生產的卷板機的機架與機座,都是選用國產的Q23高等優質鋼材,采用數控切割下料,打磨和焊接,然后將焊接好的結構件送往專業熱處理廠家進行去應力退火—拋丸處理。工件全部記錄都納入質量跟進系統。

夾持壓力可設置：

針對不同的產品卷制工藝要求,可預先設定上下輥之間的夾持力,有效防止在比較軟的材料上壓力過大壓痕。

夾持力由液壓站溢流閥控制。

頂部支承系統：（選配件）

中心支架即頂部支架裝于后機身。

它由一個可移動支架組成。該支架可根據筒體的大小從上部平移到下部,并在卷制階段給筒體予以支托。中心支架有一固定到地上的拉桿。用戶必須在基礎上安排錨固點。

中心支架可用液壓和電氣控制。

圖2.13：中心支架

左,右支撐系統：（選配件）

兩側液壓支撐：用于大直徑筒體兩側托持,防止鋼板卷制過程中因自重下塌造成卷制精度不佳。兩側液壓支撐分別有多排滾輪,每側可兩段分動,以對筒體更好托持。液壓支撐放平時可作滾道使用,進料側液壓支撐設有軸向液壓推桿。

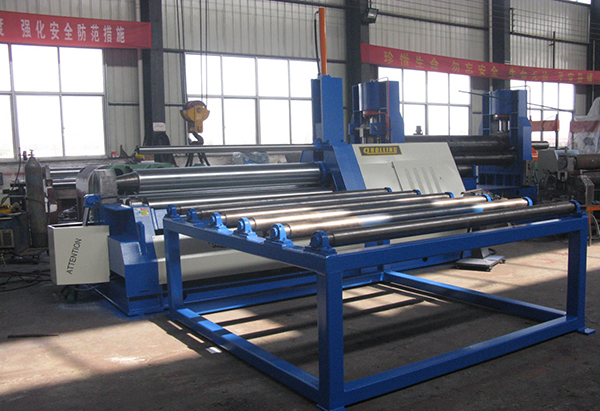

電動送料平臺：（選配件）

由輥筒,電機,減速機,液壓油缸等組成,用于待卷制鋼板的托持及送進。運送并調整20mm×3000mm×10000mm的鋼板至卷板機業進行加工

3.4液壓系統說明：

該機系統設計為單獨油路,驅動下,側工作輥升降；倒頭的翻轉提供動力。每條油路由電機帶動一臺高壓油泵進行系統單獨供油,并采用疊加閥結構,其特點是：

減少裝置和安裝的空間；

不需要特殊安裝技能,而且能很快和方便地增加或改變液壓系統；

避免采用分集流閥同步系統,易受兩油缸壓力不一致的影響,

克服管道連接時的泄漏,振動和噪音問題,加大了液壓系統的可靠性；

因采用疊加式組件組成,便于維修和檢查。

每條油路由兩個溢流閥控制壓力,每條油路較高調定壓力為25MPa,主要是控制主油缸壓力,另一個溢流閥調定壓力為16MPa,主要是控制翻倒油缸及平衡油缸壓力。

每條油路中主油缸由兩組疊加元件組成,以調節主油缸運動速度,滿足側,下輥不同工況工作速度。

為了保證每根移動工作輥兩端主油缸的同步精度,在左,右機架及翻倒架上裝有高精度位移傳感器,通過壓力傳感器,微機控制系統進行主油缸活塞移動檢測,調整,達到工作輥兩端同步精度要求。

a,采用獨有的預卸壓技術,有效避免液壓沖擊,提高管路及密封壽命。

b,液壓元件選用榆次油研優質產品,保證液壓系統的穩定性

c,液壓系統各輸入,輸出口均設置有相應的檢測點,便于維修,故障檢查,油泵采用下置式,正壓吸油。同時過濾器,液位計,均帶發訊裝置,能自動啟動緊急信號故障提示。

d,系統制作嚴格按國標,行標執行,管曲半徑合理,且不小于90°,圓滑過渡,合理布置減震動管夾,有效地避免了沖擊,震動。確保液壓管路沒有沖擊,震動。

e,系統設計充分考慮節能,減少功率浪費,減少發熱源。

f,液壓油泵,電機組設置裝有專項使用減震墊,吸油口裝有避震喉。

g,提供主油缸的檢測報告。系統制作嚴格執行國家標準,適當?shù)穆?lián)接點采用專項使用密封膠。杜絕滲漏現象。

h,提供卷板機液壓系統常見故障現象及排除方法。

i,為確保液壓系統的制造質量,該系統按液壓專業的生產廠家及國家GB3766-83《液壓系統通用技術條件》制作。

3.5 潤滑系統：

本機器的潤滑系統,如線性滑軌,工作輥等潤滑,采用集中潤滑和分點手工潤滑兩種方式。

3.6 控制系統：

1.微控系統包括主電柜,控制柜等硬件部分和專項使用控制軟件。

2.該系統具有自動控制和手動控制兩套操作系統,可方便轉換。

傳感器采用品牌產品,以保證位置精度及實現各工作輥位置監控。

3.主要技術指標：

顯示精度：≤±0.2mm

下輥升降,側輥傾斜升降位移同步控制時,同步精度：≤±0.2mm

傳感器位移分辨率：≤0.1mm

4.微控系統核心組成與控制原理:

W12NC- 四輥卷板機由工業控制計算機,SIEMENS可編程控制器（PLC）及其數字量,模擬量擴展模塊及其外圍電路,位移傳感器等組成。

工控機通過專項使用通訊電纜與SIEMENS 可編程控制器通訊,獲取下輥位移,前,后側輥Ⅰ,Ⅱ缸的位移,液壓墊Ⅰ,Ⅱ,平衡缸,翻倒缸等,PLC的輸入,輸出狀態等數據。

計算機和PLC綜合以上信息,經智能處理后,控制PLC輸出,通過中間繼電器,控制外圍電器,控制電機的運轉,液壓閥的開關,達到控制系統正常運轉和保持系統運行精度的目的。同時計算機控制系統將位移,啟動緊急信號,輸出狀態等各種數據,信息以圖文結合方式顯示在計算機屏幕上。

控制系統功能：PLC系統可顯示多種實時數據及卷板信息:

本系統設計先進,操作性能好,運行安全可靠,容錯性能好,具有以下功能:

故障自診斷顯示和操作失誤智能判別功能

后側輥兩端位置實時顯示

下輥兩端位置實時顯示

前后側輥及下輥兩端傾斜量（度）實時顯示

各運動部件軟硬限位保護功能；

斷電記憶功能：即當操作中途突然斷電或卷板結束整機斷電后,因某種原因上下輥位置發生變化時,在重新通電后,PLC系統自動跟進,準確無誤的顯示出實際位置。

安全保護功能：當出現意外情況時,操作人員可方便及時地關閉設備及系統,以確保設備及人員人生安全。

控制功能：

工控機通過專項使用通訊電纜與SIEMENS可編程控制器通訊,獲取側輥前后側四個位移,PLC輸入,輸出狀態等數據。計算機和PLC綜合以上信息,通過智能處理,控制PLC輸出,通過中間繼電器,控制外圍電器,控制電機的運轉,液壓閥的開關,達到控制系統正常運轉的目的。

四,卷板流程圖

五,設備的主要特性

1,該機是微機控制四輥卷板機,具有板材端部預彎功能,鋼板上料,不需調頭即可完成板料端部預彎和卷制成形。

2,該機四個工作輥經過鍛造,調質處理,HB240～280,表面淬火,硬度HRC45-50,綜合機械性能好,強度高,耐磨性強,適用于高負荷工作,使用壽命長。

3,該機工作輥端軸承采用滾動軸承,摩擦系數小,減少了無功損耗,節約能源。

4,該機下輥,側輥升降位移由計算機控制,自動調平,屏幕數字顯示,同步精度±0.2mm。卷板精度高,操作方便。

5,該機下輥,側輥可單端傾斜,且可在傾斜狀態下同升同降。

6,該機設有可移動操作臺,更方便操作人員使用,觸摸屏顯示三個工作輥的位置,使操作者一目了然。

7,該機控制系統采用SIEMENS公司智能型高速PLC可編程序控制器,該系統具有故障診斷,操作失誤智能判別,機床各部位監測,邏輯處理,斷電記憶等保護功能；該系統具有抗干擾能力強,使用壽命長,抗震,運行穩定等優點。

8,該機下輥,側輥升降位移的傳感器采用高精度的傳感器,以保證位置精度及實現各輥位置監控。

9,強電部分主要電氣元件均選用西門子電器產品,具有使用壽命長,無故障時間長等特點。

10,液壓系統中的主要閥組均選用榆次油研產品。該閥組為鑄造流道,過流量大,阻力小,壓力損失小,發熱小,使機器性能更加可靠。

11,液壓管路接頭均采用新技術冶金礦山用的快裝接頭,該接頭有可靠的徑向密封,以保證設備在工作中液壓系統不漏油。

12,液壓系統有吸,回油濾油器,保證系統的清潔,有空氣濾清器,保證油箱正常呼吸和水份蒸發,系統中有雙道的安全保護裝置,保證設備的使用安全。

13,翻轉軸承體(倒頭)裝有傾倒油缸,倒頭可傾倒與立起,方便工件取料,翻轉軸承體的翻轉和復位裝有聯鎖裝置,翻轉軸承體翻轉后,其它動作均處在待命狀態,只有在翻轉軸承體復位后才能恢復動作,起到安全保護作用。

14,上輥尾部裝有平衡裝置,平衡裝置是在翻轉軸承體翻轉的同時,對上輥起平衡作用,當?shù)诡^翻轉出料時上輥靠平衡機構處于平衡狀態,這樣便能方便地取出筒形工件。

15,該機采用整體底座,剛性強,好吊裝,易安裝,機架及底座均采用焊接結構,并進行振動時效處理,消除內應力,提高卷板機精度。整機結構積木式組成,造形美觀,更加維修方便。

六,設備制造全過程執行的相關標準

1,　JB/T8778-1998 　《四輥卷板機 技術條件》

2,　JB/T8796-1998 　《卷板機精度》

3,　JB/T1829-1997　 《鍛壓機械通用技術條件》

七,主要組成部件的生產廠家

八,供貨范圍

1,主機；

2,電控設備；

3,液壓裝置；

4,次電機線路配件及必要的材料（電機線路控制柜到執行機構的接線）；

5,液壓管路配件及必要的材料；

6,隨機備件,專項使用工具等；

7,技術資料。

九,買方負責部分

1,在買方工廠的地基裝配,安裝敷管接線和其它配件（含基礎預埋件,二次灌漿）；

2,機器四周的鋪板；

3,接地配件及必要材料；

4,液壓油,潤滑油,潤滑脂等；

5,派員到供方培訓；

6,準備380V/50Hz電源；

7,籌備安排卸貨。

十,設備驗收

1,本卷板機驗收按本《技術協議》,卷板機國家現行標準,供方企業標準規定進行。

2,驗收：供方制造廠內預驗收,預驗收合格后發貨。終驗收內容包括材料核實,配件（或標準件）核實,檢驗報告,尺寸檢驗,整機試運轉,負荷試驗。

十一,售后服務及承諾

1,供方負責現場指導安裝和設備調試。

2,供方負責對需方操作人員進行培訓。

3,保修期一年,終身維修。售后服務接電話2小時內給予明確答復,48小時內專業人員趕到現場,確保設備正常運轉。

4,主要配件采用國內高等產品。

十二,此技術文件作為買賣合同文本附件共同生效,具有法律效力,需方提出變更的除外。
