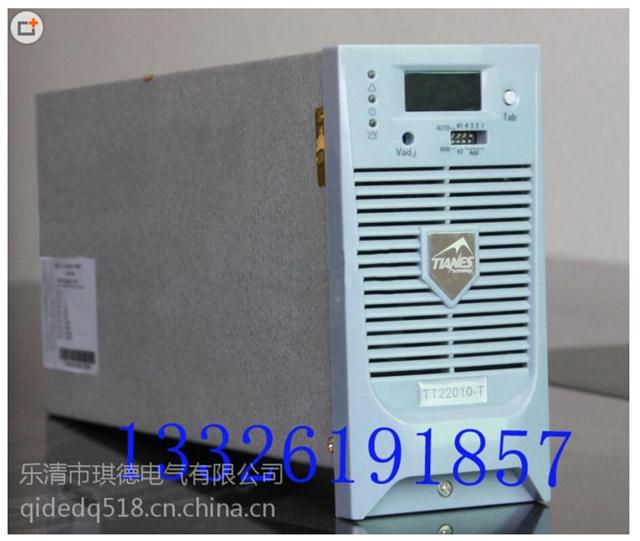

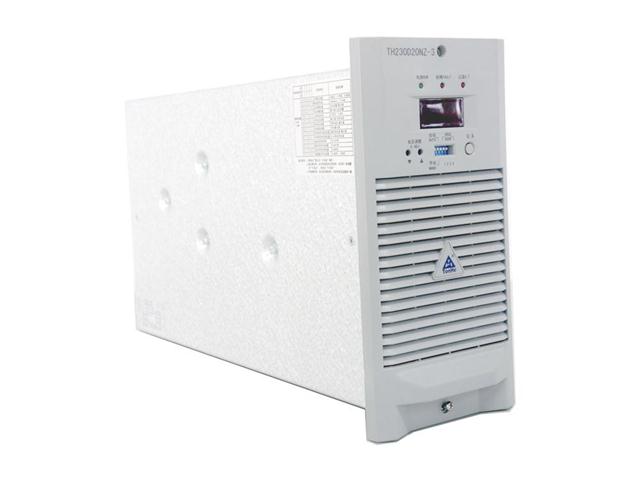

型號說明 1.2 模塊結構及尺寸 圖4-11：壁掛模塊 1.3 工作原理及功能 整流模塊的原理框圖如下圖4-12 所示。 交流輸入首先經EMI 濾波。該部分電路可以有效吸收雷擊殘壓和電網尖峰,模塊后級電路的安全。 交流經整流后轉換成高壓直流電,經 PWM 電路后轉換為高頻交流,再經高頻變壓器隔離降壓后高頻整流輸出。 模塊控制部分負責PWM 信號產生及控制,輸出穩定,同時對模塊各部分進行保護,提供“四遙”接口。 采用高頻軟開關技術,模塊轉換效率大大提高,*可達93%。 公司產品版本 額定輸出電流：2A,4A,6A 直流輸出電壓額定等級： 220 為標稱220V 電力模塊 110 為標稱110V 電力模塊 公司產品系列（壁掛） 第四章 高頻開關壁掛電源 圖4-12：工作原理圖1.4 性能及技術指標 項目 技術參數 交流輸入 交流輸入額定電壓 220V,50HZ（單相） 電壓變化范圍 176V-264V 頻率變化范圍 50HZ10% 直流輸出 輸出額定值 2A/230V（BG22002-2） 4A/115V（BG11004-2） 高等/48V（BG4806-2） 電壓調節范圍 180V-270V（BG22002-2） 90V-135V（BG11004-2） 42V-60V（BG4806-2） 輸出限流范圍 20%-110%額定電流 穩壓精度 0.5% 穩流精度 0.5% 紋波系數 0.1% 轉換效率 93%（滿負荷輸出） 動態響應 在20%負載躍變到80%負載時恢復時間200 S,超調5% 可聞噪聲 55dB 工作環境溫度 -5 45絕緣 絕緣電阻 直流部分,交流部分與地之間相互施加1000V 開路電壓,絕緣電阻10MΩ 絕緣強度 交流部分,直流部分和機殼間施加50HZ 的2KV 的交流電壓,一分鐘無擊穿,無 模塊四遙功能遙控 工作狀態。結構外型 模塊尺寸 94mm（寬）235mm（高）209mm（深） 模塊重量 3.5kg 表4-5：性能及技術指標 直流 交流 EMI 整流DC/DC 變換器 平滑 濾波 保護 輸出 采樣 反饋 過壓過流及短路保 第四章高頻開關壁掛電源 功能說明2.1 保護功能 輸出過壓保護 輸出電壓過高對用電設備會造成災難性事故,為杜絕此類情況發生,我公司的高頻模塊內有過壓保護電路,出現過 壓后模塊自動鎖死,相應模塊故障指示燈亮,故障模塊自動退出工作而不影響整個系統正常運行；過壓保護點設為 280V 2V（BG22002-2）或者140V2V（BG11004-2）。 輸出限流保護 每個模塊的輸出功率受到限制,輸出電流不能無限加大,因此每個模塊輸出電流*限制為額定輸出電流的 1.1 如果超負荷,模塊自動調低輸出電壓以保護模塊。短路保護 整流模塊輸出特性如下圖4-13,輸出短路時模塊在瞬間把輸出電壓拉低到零,限制短路電流在限流點之下,此時模 塊輸出功率很小,以達到保護模塊的目的。模塊可長期工作在短路狀態,不會損壞,排除故障后模塊可自動恢復工作
