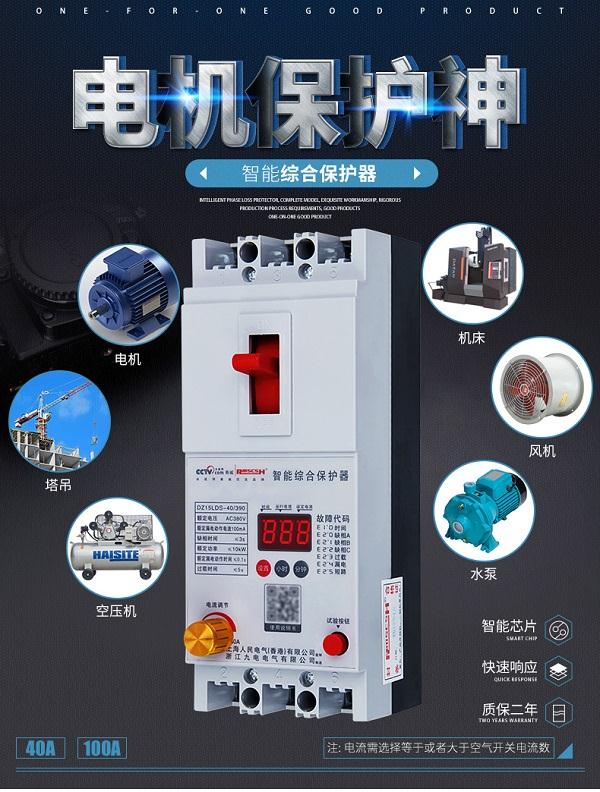

DZ15LD-100/390電動機缺相漏電保護開關

前言

據統計,每年都有許多電動機被燒毀,其中因斷相.短路燒毀占95%以上。這樣,就給國家和人民造成大量資金浪費。

小型企業和農村廣大用戶都采用一只閘刀和熱繼電器保護,沒有可靠的保護裝置．為了解決以上問題,本公司研制出了保護（如,氣泵,油泵,潛水泵,磨床,風機,等電動機）的優點。不論高壓跌落式熔斷器掉下,還是低壓保險燒斷,電動機繞組一相不通電造成缺相運行都可靠地起到保護作用,斷相動作時間小于2S。

在現代工業生產過程中。由于三相電源缺相,斷相造成電動機燒毀,成為電動機毀壞的主要原因之一。特別在一些自動控制電路中,大量的使用交流接觸器,交流接觸器使用一段時間后,觸點損壞而造成“缺相”,致使電機損壞的現象出屢見不鮮。 因此,三根電源缺相,斷相保護成為人們研究的熱門話題。本公司在實際工作中,根據三相交流電動機的工作原理,分析導致電動機損壞的主要原因研制的。它們一種設什獨特,工作可靠安裝方便的多功能保護器。

在故障出現時,能及時切斷電源,實現電機的保護。本保護器除了具有“交流接觸器缺相”保護功能外,還兼有良好的電網缺相保護,過載保護,短路保護。是熱繼電器的電子型電動機保護器的更新?lián)Q代新產品。本系列產品具有幾種型號,目前市場上出現的電機綜合保護器（電動機保護神,DZ15LD空氣開關）,這種保護器保能在沒有負載的狀態下（電動機沒有接上）能夠在斷相后動作。但實際斷相保護都是指在電機運行中斷相能起到保護作用。沒有電機運行,何謂斷相保護！一旦接上電機,在運行中不管電源斷相,還是接觸器接觸不良斷相,運轉著的電動機始終還是在斷相中繼續運行。起不到保護作用。

產品型號：

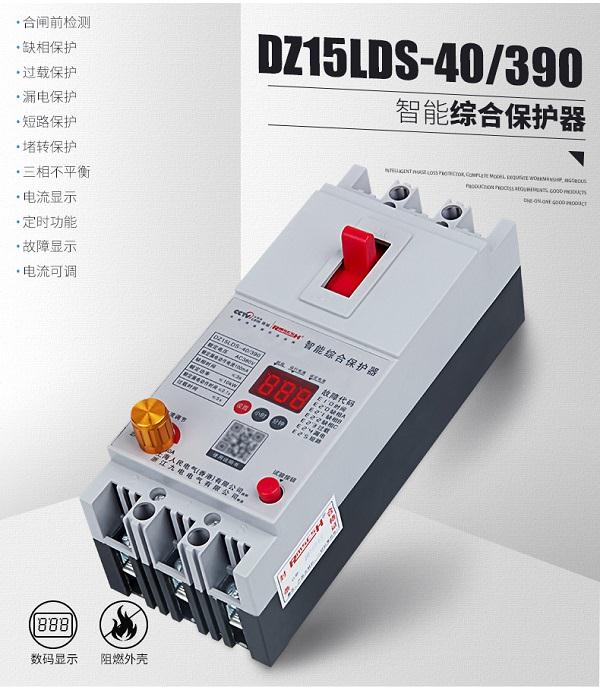

全電子式潛水泵（電動機）斷相漏電自動保護斷路器DZ15LD-40/390

取代熱繼電器保護,不受低壓影響,解決高壓斷相不跳閘的難題,斷相動作時間〈3秒。

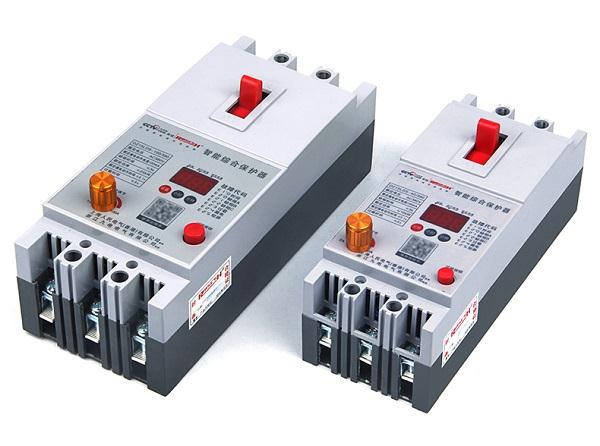

DZ15LD斷相漏電保護斷路器

一,用途及使用范圍

DZ15LD是我公司生產的這款多功能自動保護開關,集斷相,漏電保護為一體。即可對運行在交流380V,50Hz的線路中對電動機進行

多方面的自動保護,又可以作為不頻繁啟動電動機的開關,并且對配電變壓器的跌落開關掉閘或總保險絲熔斷而引起的多臺電動機缺相

運行導致變壓器過流損壞的事故能起到一定預防作用。

此保護開關的優點是解決了市場上多種開關高壓斷相（跌落開關掉閘）不起作用的難題。無論是高壓跌開掉閘,低壓保險絲燒壞,電機三相繞組一相

不通電造成單相運行,都能可靠的起到保護作用。

二,適用環境

多功能自動保護開關適用于下列環境：

1.海拔高度不超過2500米。

2.沒有雨雪侵蝕的地方。

3.無爆開危險的介質中別去無腐蝕和破壞絕緣的氣體或?qū)щ妷m埃的地方。

三,結構與工作原理

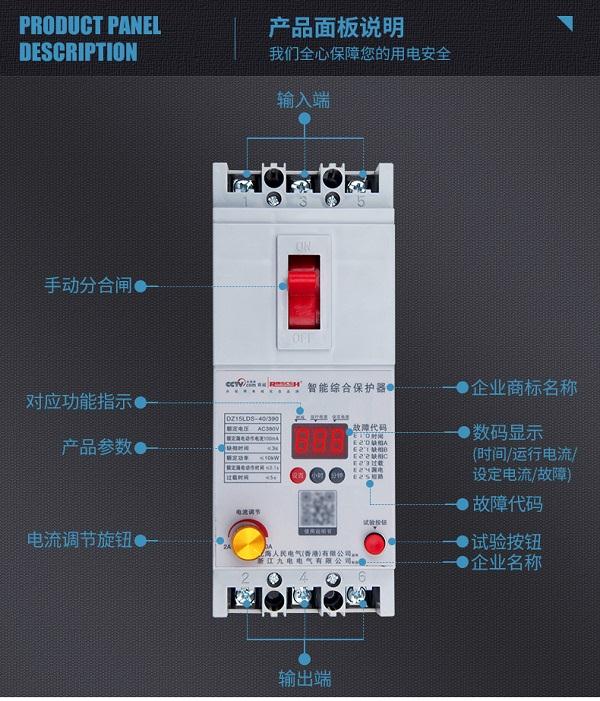

本多功能保護開關是一種快速反映的電機綜合保護開關,全部零件裝在膠木殼中。

工作原理如圖一

斷相信號從三個串接的互感器中提取,當電動機缺相運行時,串接互感器兩輸出端

便輸出一個斷相信號,該信號觸發電子觸發器驅動脫扣器打開自動開關,從而達到保護電動機的目的。

當電動機過渡或短路時,過流脫扣器及時脫扣打開自動開關,（本過流短路器分電子式和液壓式兩種）從而達到保護電動機的目的。

四,主要技術數據

自動開關過流脫扣特性表

1.自動開關的較限接通分?jǐn)嗄芰�為交�?span style="font-family: Times New Roman;">380V---------安,飛弧距離不大于40毫米。

2.保護開關的電氣壽命為1萬次。

3.保護開關的機械壽命為1萬次。

五,基本參數與型號含義

1.多功能自動開關基本參數見下表

2.多功能自動開關的型號含義

DZ------塑料外殼式斷路器

15--------設計序號

L---------漏電電流動作型

D---------派生代號

40---------額定電流

3----------較數

9-----------脫扣形式

0-----------用途代號

□---------功能代號

常用型號如下：

DZ15LD-40/390 1.5KW;

DZ15LE-40/390 2.2KW;

DZ15LE-40/390 3KW;

DZ15LE-40/390 4KW;

DZ15LE-40/390 5.5KW;

DZ15LE-40/390 7.5KW;

DZ15LD-100/390 7.5KW;

DZ15LD-100/390 9KW;

DZ15LD-100/390 11KW;

DZ15LD-100/390 15KW;

3.電動機自動保護開關銘牌電流適用電動機功率范圍

DZ15LD運行接線圖
