型號：72芯,96芯,144芯,216芯,288芯,432芯,567芯,720芯,864芯,1152芯適應于；【中國電信,中國移動,中國聯通,中國鐵通,廣電 】

1.產品概覽 ：光纜交接箱產品種類齊全,應用場景多種多樣,適用于各種FTTx應用場景的布署。

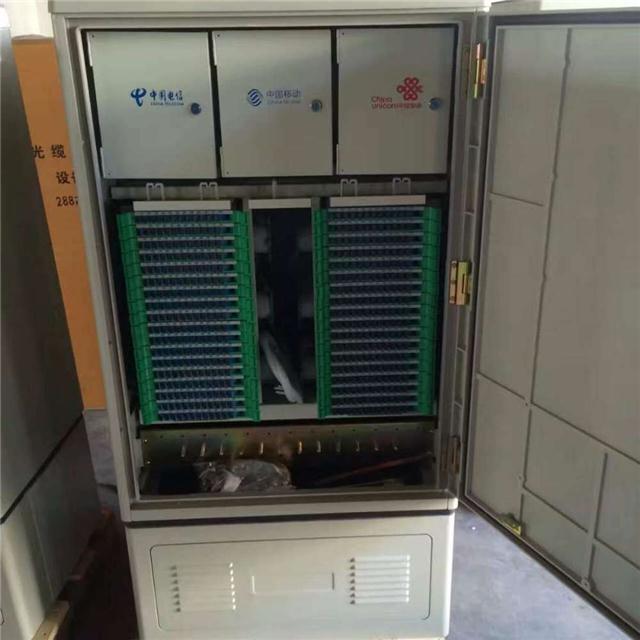

2. 1.1 普通光纜交接箱：

3. 序 號 容 量 箱體尺寸 (含底座)H×W×D(mm) 描 述

1 144芯 955×520×288 落地/掛桿/掛墻安裝,SMC箱體

2 288芯 1350×750×320 落地安裝,***SMC箱體

3 288芯 1445×756×360 落地安裝,SMC箱體

4 576芯 1600×1200×400 落地安裝,雙層鈑金箱體

5 576芯 GXF5-17Cd 1445×756×625 落地安裝,SMC箱體

注：可選配分光模塊實現分光功能。

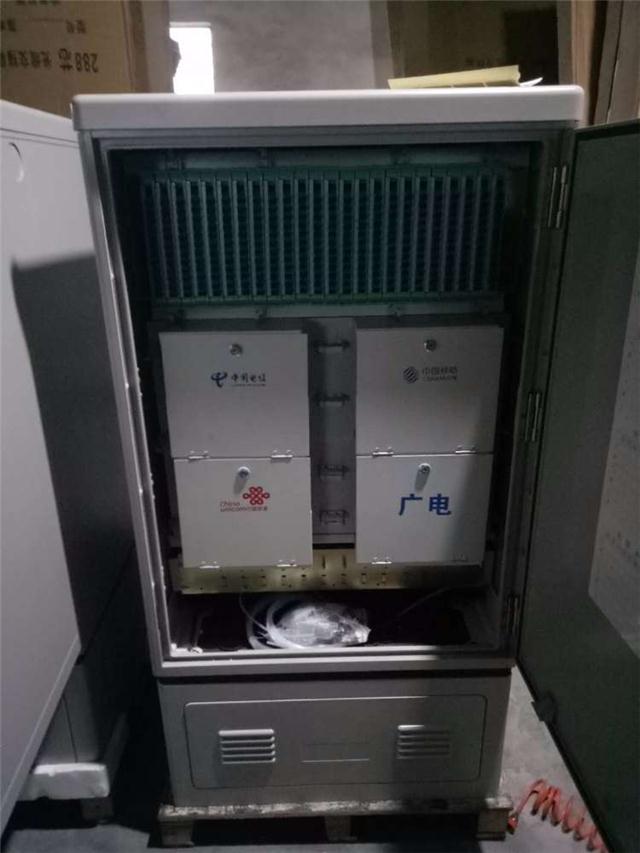

1.2 FTTH光纜交接箱系列（帶分光功能）：

序號 尺寸 (含底座) H×W×D(mm) 配線容量分 光端口 描 述

1 955×520×288 96芯64芯 選配FFG-1/FFG-17/FFG-34分光模塊。 84芯分支配線,12芯主干配線,72芯直熔。落地/掛桿/掛墻安裝,SMC箱體。

2 1120×630×380 156芯6*n(n為分光比) 6個MIN型盒式光分路器位。 144芯配線,12芯主干熔接,48芯直熔。 落地安裝,鈑金箱體。

3 1445×756×360 192芯128芯 選配FFG-1/FFG-17/FFG-34分光模塊。 180芯分支配線,12芯主干配線。 落地安裝,SMC箱體。

4 1350×750×320 288芯 10個MIN型盒式光分路器位。 288芯配線,120芯直熔,使用FJX12e模塊。落地安裝,SMC箱體。

5 1345×756×360 288芯10*n (n為分光比) 同上,箱體為國產SMC箱體。

6 1600×1100×428 720芯 12*n (n為分光比) 12個MIN型盒式光分路器位。 720芯配線,288芯直熔,使用FJX12e模塊。落地安裝,鈑金箱體。 注：使用盒式光分路器時,分光比可選,不占用配線空間。

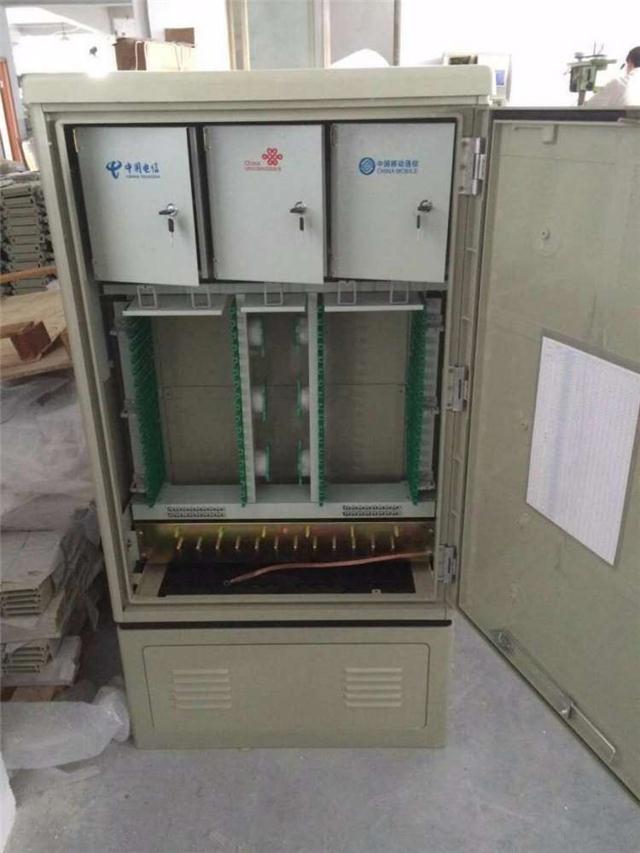

2 產品介紹 2.1 普通光纜交接箱： 2.1.1 144芯光纜交接箱（GXF5-17Ba） GXF5-17Ba系列光纜交接箱是一種小容量箱體,配線容量144芯,直熔72芯,內部結構分區合理,清晰,有單獨的裸纖及跳線管理,儲纖區采用旋轉門設計,操作空間靈活,方便。 SMC箱體,采用全正面操作,產品具有良好的保溫,隔熱,耐腐蝕性能,此型號箱體可配置底座落地安裝,也可對箱體進行掛桿,掛墻安裝。適用于FTTx小容量分支配線節點,一般安裝于小區綠地,樓邊,電線桿等環境中。

用途：

1,用于光纖的熔接,分支；

2,蓋可翻轉,盤可疊加,擴大容量,安裝,使用及為方便。光配線產品,塑料配件熔接盤是組合在光纜交接箱體內,光纜一部分光纖與尾纖熔接用于連路調度,另一部分與其它光纜直接對接（直熔）。熔接盤是對每一根光纖,互相任意連接,配合使用。熔接盤是組合在光纜交接箱體內,光纜一部分光纖與尾纖熔接用于連路調度,另一分與其它光纜直接對接（直熔?�。葎陜�(yōu)淌嵌悅懇桓�光纤，互蠂單绎啲綑熏配使又櫍葎陜�(yōu)灘捎酶咔慷裙こ趟芰獻⑺艸尚�，讟杭、强度高、抗老化时间长等�?/span>1,模塊化設計,單元箱集光纖熔接,盤儲,配線為一體,每個熔配模塊可單獨抽出,滿足離架或在架操作使用；

2,光纜,尾纖,跳線的管理層次清晰,有良好可操作性；可適用安裝FC,SC等多種適配器；

3,工作溫度：-5℃~40℃,相對濕度：≤85%（30℃時）,大氣壓力：70~106Kpa；4,標稱工作波長：850nm,1310nm,1550nm；

5,插入損耗：≤0.5dB；

6,回波損耗：PC≥40dB,UPC≥50dB,APC≥60dB；

7：抗電強度：≥3KV(DC)/1min不擊穿,無飛弧；

8,絕緣電阻：≥1000MΩ/500V(DC)；

9,壽命：≥1000次。

光分路器光網絡系統中實現光信號進行耦合,分支,分配的無源器件。光分路器又稱光纖分光器和光纖分路器,是光纖鏈路中重要的無源器件之一。光分路器具有多個輸入端和多個輸出端的光纖匯接器件,常用M×N來表示一個分路器??/span>M個輸入端和N個輸出端。一般用1×2（1分2）,1×4（1分4）,1×8（1分8）,1×16（1分16）,1×32（1分32）,1×64（1分64）。

光分路器特點：

尾纖盒式體積小巧,外形美觀�？筛鶕�(jù)客戶需求提供不同種類的連接頭,及尾纖線徑,標配為SC連接頭。安裝快捷,性能可靠,工作狀態穩定,技術指標符合YD/T893的行業要求。

光分路器應用范圍：

安裝在19英寸標準機架內,或安裝在專項使用的光分路器托盤及光纜接頭盒內,也可安裝在機箱內使用。

光分路器優點：

結構簡單,對波長不敏感,分光均勻性好,耐高溫,體積小巧,技術性能符合Telcordia GR-1209和Telcordia GR-1221可靠性要求,已經通過ISO9001質量體系認證。
