SY-40單體柱工作阻力檢測儀|單體支柱測壓儀是一種檢測單體液壓支柱初撐力(工作阻力)的儀器。他具有體積小,重量輕,便攜帶,便操作等優(yōu)點,尤其是工藝結構設計的合理,這在同類產品中是不可媲美的,深受操作者的青睞。該產品成本低,適合于***普采工作面批量裝備日常攜帶檢測,是單體液壓支柱支護質量日常檢測,確保安全生產的理想產品。

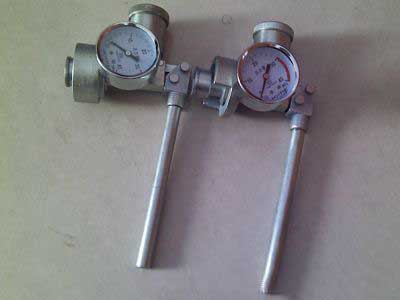

單體柱工作阻力檢測儀主要是由表頭U型卡,測體,頂針和壓桿組成。使用時先將U型卡套在三用閥上,再將測體口插入U型卡上,旋轉U型卡,使測體口與三用閥吻合在一起,然后稍加用力旋轉壓桿,并壓下壓桿,此時頂針恰好打開三用閥內的球形單向閥,使支柱內液體壓力等值地沿測體內頂針周邊傳入壓力表,即可從表頭上讀出支柱的初撐力（工作阻力）值。
2.單體支柱測力計主要技術指標:
2.1 量程: 0-40/60Mpa
2.2 精度: 2.5%F/S
2.3 顯示方式: 微表式
3.使用注意事項與維護
3.1 使用前應檢查測體口內橡膠墊圈是否平整,如安放不平整易從測體口處向外泄液;
3.2 從頂針后端泄液系“O”型密封圈損壞變形,這時可拆下壓桿,將頂針從尾部拉出,更換“O”型密封圈；
3.3 表頭泄液可用6#小梅花扳手上緊表頭；
3.4如表頭無壓力顯示,有幾種可能：一是由于壓力表擰得過緊使密封圈變形堵塞,阻止了液體壓力傳遞。這時可拆下表頭及防護罩更換密封圈。另一種可能是由于頂針長度不夠,或頂針與三用閥配合不好,打不開三用閥,這時請與我們聯(lián)系更換頂針。頂針長度不夠是由于三用閥規(guī)格不同造成。因此,定貨時較好事先說明三用閥規(guī)格（如：是否是防飛安全三用閥等）；還有一種可能是由于槍口平墊與頂針配合過緊,可反復用力壓動壓桿,直至壓力表顯示壓力；
3.5 旋轉壓桿時不要十分用力（只需稍加用力）,以免損壞壓桿；
3.6 表頭表針不回零位,并不影響測量精度,這主要是由于測體內液體漲力造成；
3.7 頂針應定期拆下擦抹黃油,以防銹蝕。
4.配件
4.1 平墊：21×2
4.2 “O”型密封圈：Φ8×1.9
