直流屏的調試,接通交流電源測試交流雙電源切換裝置是否工作正常,雙電源切換裝置的下口電壓是否正常。交流部分測試正常后,依次閉合充電模塊的交流開關,觀察模塊是否正常啟動并測量模塊輸出電壓和較性。充電模塊啟動正常并輸出電壓和較性正確后,接通電池組開關及各母線開關,測量電池組開關下口,合母,控母電壓和較性是否正確,并觀察電壓表計是否方向打翻。

一,適用范圍：

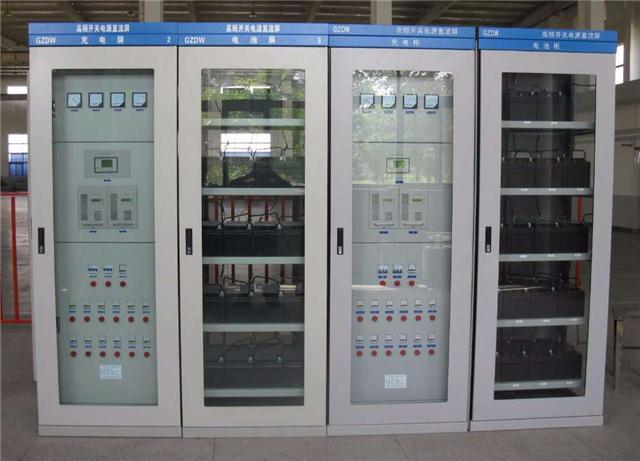

GZDW系列直流電源柜適用于10～500kV變電站,發電廠,水電站和開閉所及用戶變,為高壓開關分合閘,綜合自動 保護裝置和事故照明提供控制保護電源。同時也可應用于其它需要直流電源的場所。

二,工作原理：

兩路市電經過交流切換輸入,給高頻整流模塊供電；高頻整流模塊將交流市電轉換為直流電,給蓄電池組充電及向合閘母線供電,同時合閘母線通過降壓裝置給控制母線供電。中點監測控制器分別對交直流配電單元,高頻整流模塊,電池充電管理,電池巡檢單元,絕緣檢測單元進行集中設置與管理。并可通過RS232/485后臺通訊接口聯接到后臺監控中心,實現遙測,遙信,遙調,遙控的“四遙”功能。實現無人值守功能

四,使用環境條件

1,環境溫度：-10℃～＋45℃；

2,海拔高度：不超過2400m；

3,相對濕度：日平均值不大于95％,月平均值不大于90％；

4,地震烈度：不超過8度；

5,安裝垂直傾斜度：不超過5°；

6,沒有火災,爆開危險,嚴重污穢,化學腐蝕及劇烈振動的場所；

7,微控制器抗噪聲：1000V 1μS脈沖1分鐘；

8,無強電磁場干擾；

9,使用環境與上述不符時,由用戶與廠家協商解決。

五,外形尺寸：

800*600*2260
