3820L電動執行器使用說明書

一,產品簡介

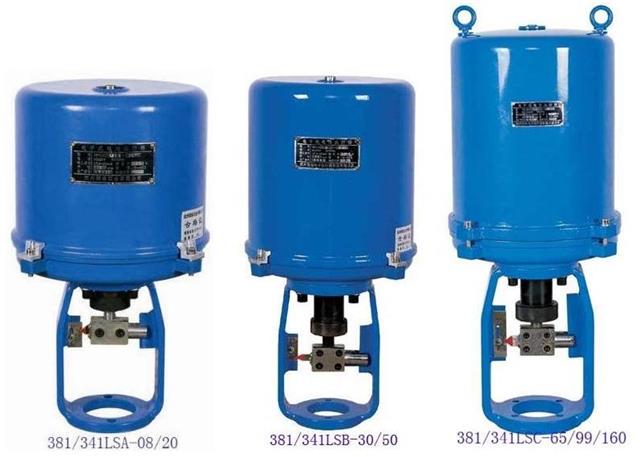

3820L系列直行程電子式電動執行器有以AC220V單相電源(※注:AC220V單相電源執行器型號為3820–I)及AC380V三相電源(※注:AC380V三相電源執行器型號為3820–II)為驅動電源的機型。本新型執行器接受來自調節器控制信號（DC4/0~20mA,DC2/0~10mA,DC1/0~5V,DC2/0~10V,開關觸點信號或RS485總線信號）,實現預定直線往復運動。本系列執行器被用作調節閥的執行機構時,具備了調節閥本身所要求的各種動作變換功能及手動操作功能。因此被廣泛應用于發電,冶金,石化,輕工及環保等工業部門。

※ 本系列執行器有以下主要特點：

1.1. 執行器設計有伺服系統（無需另配伺服放大器）,只需接入對應的電源,信號（DC4/0~20mA,DC2/0~10mA,DC1/0~5V,DC2/0~10V,開關觸點信號或RS485總線信號）即可工作,內設接線端子,接線極為簡單方便。

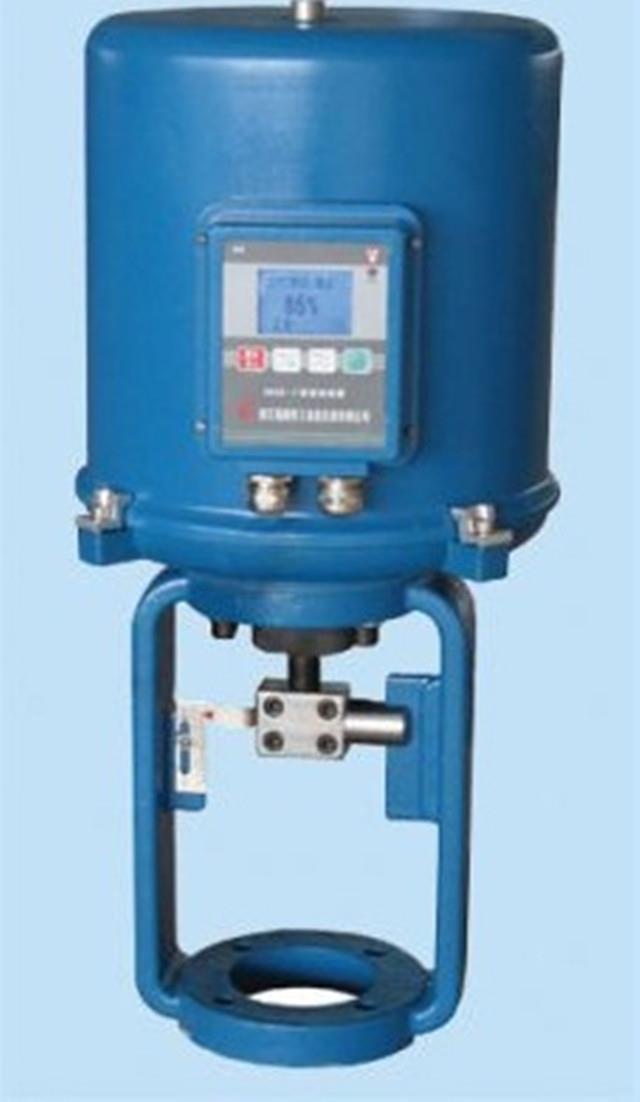

1.2. 執行器的關鍵部件——控制器,是以工業級單片機為核心,以點陣液晶屏為顯示器件的智能模塊�？刂破鞑捎昧烁咝У目刂撇呗�,可實現閥門開度的快速精確定位�？刂破鞯目刂戚斎敕绞蕉鄻�,有模擬量,數字量,開關量及按鈕。點陣液晶顯示屏可以實時顯示當前閥位,輸入信號,報警信息,運行方式,內部溫度以及運行參數和操作提示。用戶可以使用面板按鍵或紅外線遙控器方便地設置運行參數,標定閥位及手動操作閥門。閥位反饋檢測接口與電位器配接�？刂破鹘泳�方便,操作簡單,功能豐富,性能穩定,可靠性高。

1.3. 閥門開度檢測采用高性能導電塑料電位器,分辨率＜0.4﹪。

1.4. 具備自診斷功能,當發生故障時,控制器會立即發出聲光報警,并顯示報警信息。

1.5. 通過設置界面設定斷信號時閥芯位置。

1.6. 通過設置界面設定正,反動作,電開,電關。

1.7. 通過設置界面選擇輸入信號形式：模擬量信號（DC4/0~20mA,DC2/0~10mA,DC1/0~5V,DC2/0~10V）,開關觸點信號或RS485總線信號。

1.8. 通過設置界面調整閥門工作零位和滿位,直觀方便。

1.9. 采用同步皮帶傳動,有效降低了噪音。

二,主要技術參數

2.1. 控制精度

基本誤差：±1%；回差：≤1%；死區：0.2%～9.9%（可任意設定）。

2.2. 供電電源： a) AC220V±10%.50Hz；b) AC380V±10%.50Hz。

2.3. 耗電功率（額定負載時）：

規格A型執行器 50VA

規格B型執行器 150VA

規格C型執行器 220VA

2.4. 輸入信號形式：

a) 電流輸入:(1)4～20mA /0～20mA, 輸入阻抗250Ω；(2)2～10mA/0～10mA,輸入阻抗500Ω。

b) 電壓輸入:(1)1～5V/0～5V,輸入阻抗≥18kΩ； (2)2～10V/0～10V,輸入阻抗≥36kΩ。

c) 開關量。

d) 數字量:10位數字信號從RS485總線輸入。

2.5. 模擬量輸入A/D轉換位數：10位。

2.6. 閥位反饋信號：4～20mA；0～20mA,最D負載阻抗1kΩ。

2.7. 閥位反饋信號D/A轉換數字量位數：10位。

2.8. 堵轉保護響應時間：1～9 S（可任意設定）。

2.9. 報警繼電器觸點容量：250VAC / 28VDC,1A。

2.10. 絕緣電阻：電源端子與外殼之間≥50MΩ(環境溫度:15～35℃,相對濕度≤75%）。

2.11. 絕緣強度：電源端子與外殼之間,供電電源為220V時,1500V,50Hz；供電電源為380V時,2000V,50Hz (環境溫度:15～35℃,相對濕度≤75%）。

2.12. 工作行程調整范圍

“零點”： ±25%；

“行程”：20%~100%。

2.13. 外部配線

輸入,輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

2.13. 環境條件

2.14. 保護等級

IP65。

2.15. 隔爆等級

Exd II Bt4. Exd II Ct4

※ 注：電源為AC380V的控制器,報警繼電器與RS485接口不能同時具備。請?jiān)谟嗀洉r(shí)注明!
