壓差報警器,聽到這個名字我們就會想這是什么機器。所謂的壓差報警器就是工業上較為常見的一種風壓傳感器,它的應用十分的廣泛,可以說在工業上有了它就會省去不少的時間和精力。特別是除塵器,噴涂設備,空調過濾器,鍋爐爐膛負壓,正壓送風系統上。接下來世紀行甘工就帶您了解一下壓差報警器。

本設備由兩部分組成：

1）數字顯示屏

2）風壓差傳感器

該產品采用美國進口風壓測量芯體,雙行4位數字顯示,分別顯示實測差壓值和控制輸出差壓值（用戶可自由設定）；帶電源指示燈（電源開關按鈕）,帶聲光報警器。

除塵器帶數顯壓差傳感器介紹：

使用方便。適用于各種干燥性無腐蝕性氣體壓力或差壓的測量,測量精度高。經準確溫度補嘗,放大外理,轉換成4-20mA標準信號,與工業計算機或集散系統接口,非常簡易,機身兩側有M4螺絲安裝孔,氣嘴上也有螺紋,用戶可選擇螺絲或者M(jìn)10*1.5螺母固定。默認壓力接口為φ8寶塔嘴,其中長嘴為高等壓力接口,短嘴為低端壓力接口。（也可選用φ6寶塔嘴或快插接頭）
特別增加顯示功能,實現現場顯示和上機位同步顯示,方便現場人員觀看和調試。先進的電路線性和溫度補償技術；使得變送器性能更佳。結構緊湊,堅固；體積小,重量輕；安裝簡易；使用方便。適用于各種干燥性無腐蝕性氣體壓力或差壓的測量,測量精度高。經準確溫度補嘗,放大外理,轉換成4-20mA標準信號,與工業計算機或集散系統接口,廣泛用于石油,化工,治金,電廠的風道壓力或流量的測量,實現生產過程自動測量的控制。

除塵器帶數顯壓差傳感器產品用途：

一個用途是檢測過濾器（除塵器）有沒有被堵,燃?xì)庵惺怯须s質的,使用過濾器的目的是用來過濾這些雜質,當過濾器過濾了太多雜質后,過濾器的前后壓差會變大（堵住了嘛）,所以需要用壓差變送器來監測過濾器的工作情況,如果壓差變大了,就需要更換或者清洗過濾器了。

另外一個用途,當過濾器被堵時,燃?xì)饩筒荒芡ㄟ^了,過濾器后端的壓力就會降低,空氣就有可能從燃?xì)獬隹谶M(jìn)入燃?xì)夤艿篮腿細饣旌?那你再點火的時候會爆開的,所以,為了安全問題要安裝這個壓差變送器�；�于以上兩個原因,這個壓差變送器是必須安裝的。

除塵器帶數顯壓差傳感器使用說明：

壓差報警器采用進口高性能感壓芯片,配合先 進的電路處理和溫度補償技術,能精 準測量氣體壓差大小。具有靈敏度高,精度高,抗過載能力強,抗干擾能力強,長 期穩定可 靠等優點。

1.接線說明：

壓差報警器內有一個8P接線端子排,如右圖,1,2接220V交流電,6,7,8分別為繼電器的常閉,常開,公共端。

2.面板說明：

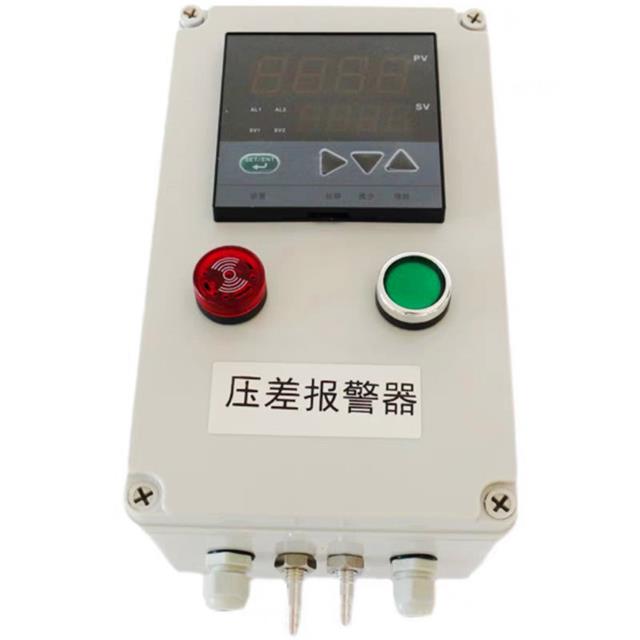

如圖,PV顯示測量值,SV顯示報警值,當測量值大于報警值時壓差報警器報警。壓差報警器有兩路報警輸出AL1和AL2。AL1報警時AL1指示燈亮,報警指示燈閃爍并發出蜂鳴聲,AL2報警時AL2指示燈亮,繼電器動作,繼電器接口為8P端子排上右邊(6,7,8)三個接線柱。

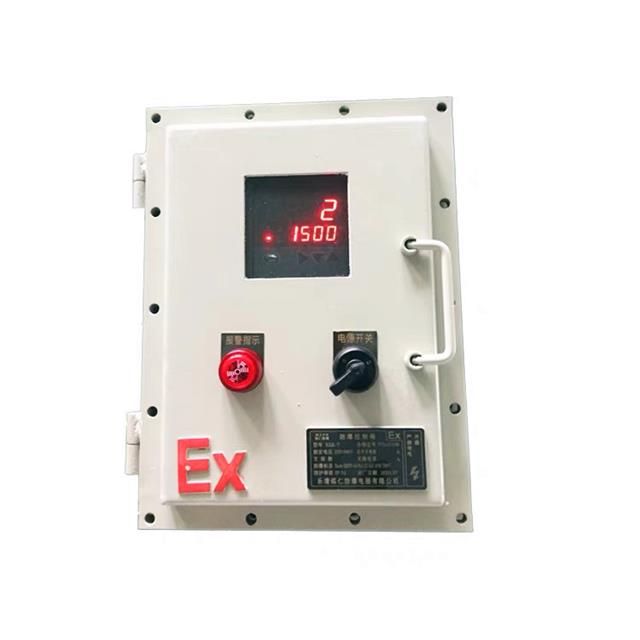

壓差報警器上電默認顯示SV1的報警值,SV1和SV2出廠默認值為1500,即壓差大于1500PA時報警器報警。按設置鍵切換顯示兩路報警值SV1和SV2, 按增加和減少鍵設置報警值。

3.安裝方法：

1.自攻螺釘安裝,打開面蓋,從4個角的安裝孔放入自攻螺釘,固定于墻面,安裝板上,再蓋回面蓋。

2.掛腳安裝,報警器配有4個安裝掛腳,可以在殼體底部安裝掛腳,然后掛腳用螺釘固定于墻面或安裝板上。

4.安裝注意事項：

1.接口尺寸：φ8寶塔頭,長口為高壓接口,短口為低壓接口,若接反PV值為負值。

2.測干凈氣體時可以任意安裝,測潮濕,臟氣體時接壓口必 須垂直于地面安裝,避免異物進入接壓口。

產品應用：

本系統可用于板材加工,家具制造,鑄造工業,陶瓷工業,玻璃工業,耐火材料,水泥建材,砂輪制造,化工制品,機械加工等行業的環保除塵報警保護系統中,實現對除塵系統的穩定運行提供基礎的數據支撐,對除塵系統運行過程中出現的異常信息進行報警處理,提高了除塵設備的運行效率,保障了除塵系統的安全穩定運行,以達到環保除塵目的。

壓差報警器有兩個壓力端,分為高壓端(H)和低壓端(L)。測量高壓端和低壓端之間的壓差。那么如何確定差壓范圍呢？首先要考慮被測系統正常工作時的系統壓力,也可以說是單邊壓力。其次要確定被測端和參考端壓差的值,即壓差報警器的范圍。如果被測裝置的高壓端壓力必須高于低壓端,那么可以選擇單個范圍,比如0-1Kpa,0-10Kpa；如果不能判斷高壓端,可以選擇 -1KPa, -10Kpa,這樣兩端可以隨意連接,測試更方便。

例1:檢查過濾器的性能是否符合標準。過濾器的進口壓力為300KPa,過濾器的出口壓力小于280KPa時需要更換過濾器。那么,選擇差壓變送器時,可以根據系統壓力為300KPa,差壓范圍為20Kpa的參數進行選擇。

例2:檢測兩個高壓罐內壓力的一致性。罐內標準壓力為1兆帕,兩個罐同時充氣,確保兩個罐內壓差小于1千帕。然后我們可以根據系統壓力1兆帕,差壓 -1千帕的參數選擇差壓變送器的范圍。
