遙控浮球閥100X-16Q
價格電議
- 所在地：福建 泉州
- 發貨期：3天
- 發布時間 ：2022-06-04 16:34:35
產品詳情
SKFMC森科·100X概述

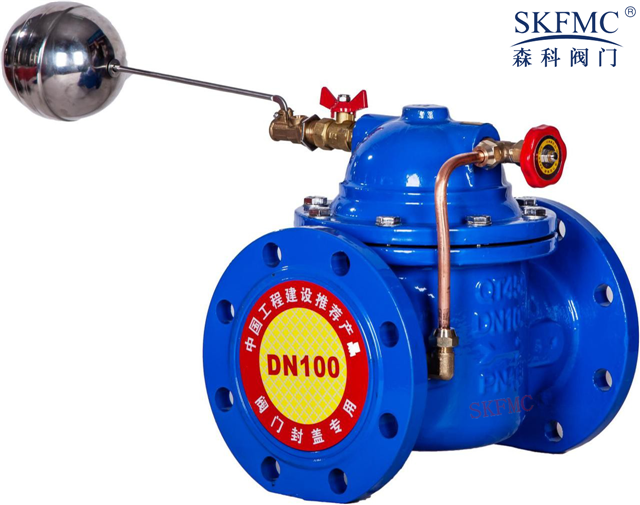

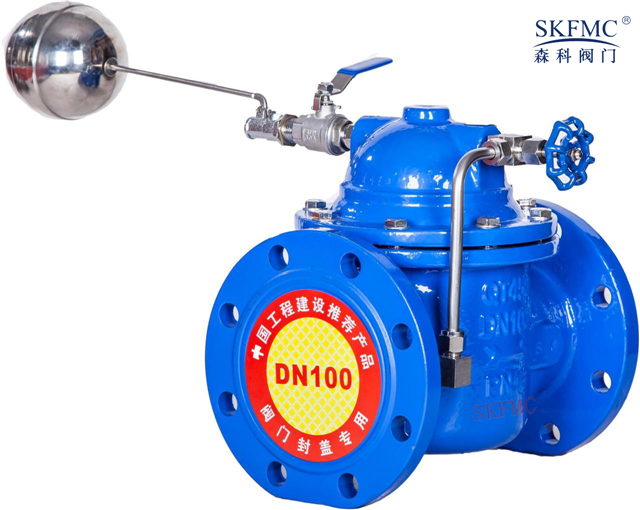

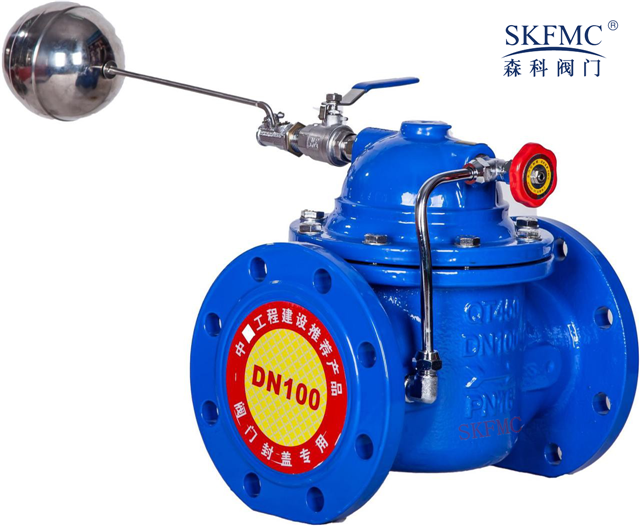

100X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。王要安裝于水池或高架水塔的進水口處,當水位達到設定的高度時,王閥由浮球?qū)чy控制關閉進水口停止供水：當水位下降后,主閥由浮球開關控制打開進水口向水池汪水,實現自動補水。液位控制準確,不受水壓干擾100x隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝,維護,調試,檢查方便,密封可靠,使用壽命長。隔膜式閥門性能可靠,強度高,動作靈活適用于4 50mm口徑以下的管道。DN 500mm[]徑以上的建議使用活塞式。
SKFMC森科·100X適用范圍
當前水力控制閥被廣泛用于石油化工,化工,煤氣,天然氣,液化石油氣,暖通行業以及一般工業中。
SKFMC森科·100X主要技術參數
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
SKFMC森科·100X主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
SKFMC森科·100X主要外形連接尺寸
|
|
||||
|
100X-10 |
||||
|
公稱通徑 |
結構長度 |
結構高度 |
重量 |
|
|
DN（mm） |
L（mm） |
H（mm） |
H1（mm） |
（kg） |
|
DN20 |
150 |
147 |
212 |
|
|
DN25 |
160 |
147 |
212 |
|
|
DN32 |
180 |
147 |
212 |
|
|
DN40 |
200 |
210 |
212 |
|
|
DN50 |
203 |
210 |
265 |
|
|
DN65 |
216 |
215 |
310 |
|
|
DN80 |
241 |
245 |
350 |
|
|
DN100 |
292 |
305 |
460 |
|
|
DN125 |
330 |
365 |
520 |
|
|
DN150 |
356 |
415 |
570 |
|
|
DN200 |
495 |
510 |
695 |
|
|
DN250 |
622 |
560 |
780 |
|
|
DN300 |
698 |
658 |
905 |
|
|
DN350 |
787 |
696 |
1025 |
|
|
DN400 |
914 |
735 |
1080 |
|
|
DN450 |
978 |
735 |
1030 |
|
|
|
|
|
|
|
|
法蘭連接尺寸PN1.0MPa按GB4216.4-84 |
||||
