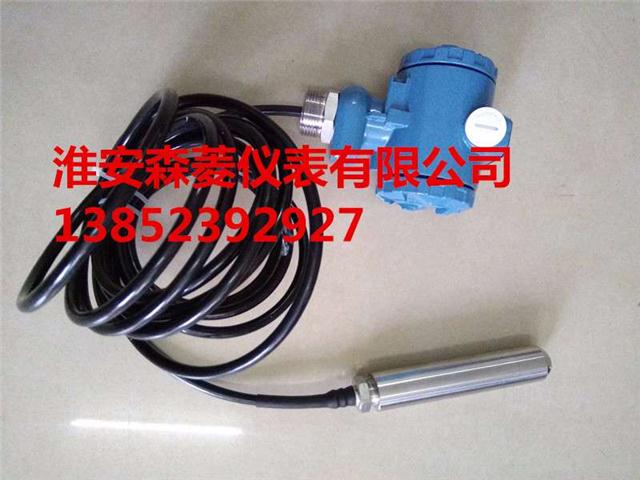

直桿式液位變送器 防腐式液位變送器 投入式液位變送器
一,概 述
SL-DBS系列液位變送器是對壓力變送器技術的延伸和發展。根據不同比重的液體在不同高
度所產生壓力成線性關系的原理,實現對水,油及糊狀物的體積,液高,重量的準確測量和傳送。
廣泛應用于電力,石油,化工,冶金,水利,自來水,食品等行業。
二,產品特點
● 安裝簡單,使用方便,互換能力強。
● 高品質傳感器的靈敏度高,響應速度快,準確反映流動或靜態液面的細微變化,測量準確
度高。
● 具備本安防爆和隔爆能力,可應用于各種危險場所。
● 備有防阻塞型設計,可實現對糊狀介質液位的測量。
● 高標準等分刻度,LED,LCD三種指示表頭,現場讀十分方便。
● 4-20mA DC二線制信號傳送,抗干擾能力強,傳輸距離遠。
● 精細獨特的零點,滿程,非線性補償,保證儀表使用條件范圍內的精度,長期穩定性好。
● 壓力傳感器直接感測被測液位壓力,不受介質起泡,沉積的影響。
● 使用被測介質廣泛,可測油,水及與316不銹鋼兼容的糊狀物,具有一定的防腐能力。
三,技術指標
|
精 度
|
0.25%F·S 0.5%F·S |
|
測量范圍
|
0～1～150(m) |
|
存貯溫度
|
-40℃～100℃ |
|
使用溫度
|
0℃～70℃ |
|
溫度影響
|
＜0.02%/℃ |
|
濕 度
|
≤95%RH |
|
現場顯示
|
0～高標準等分刻度 3 1/2LED 3 1/2LCD |
|
負載能力
|
≤750Ω |
|
|
∅8聚四氟乙烯 ∅8聚氯乙烯 |
|
輸 出
|
二線制4～20mA DC |
|
適用介質
|
與316不銹鋼兼容的液體及半糊狀物 |
|
零點溫度系數
|
＜0.02%/℃ |
|
滿程溫度系數
|
＜0.02%/℃ |
|
四,物理性能
1,結構材料: 隔離膜片：316不銹鋼波紋膜片
傳感器外殼：1Gr18Ni9Ti不銹鋼
2,電 纜：∅8聚氯乙烯六芯空心電纜(防腐型為聚四氟乙烯電纜)
3,中 繼 器：97×84×147環氧樹脂噴涂
4,過程連接：投入式:直角支架孔距50×50mm 孔徑∅5mm
直桿式:法蘭或螺紋自選
螺紋式:M27×2 M20×1.5或螺紋自選
法蘭式:DN25或用戶自選
防腐式:直角支架孔距50×50mm 孔徑∅5mm
五,產品選型
| 企標 |
分割線 |
型號 |
分割線 |
型式 |
量程 |
精度 |
探頭 |
防爆
方式
|
結構 |
顯示
方式
|
說明 |
| SL |
|
|
|
|
|
|
|
|
|
|
企標 |
| |
－ |
|
|
|
|
|
|
|
|
|
無定義 |
| |
DBS |
|
|
|
|
|
|
|
|
液位變送器 |
| |
－ |
|
|
|
|
|
|
|
無定義 |
| |
不標 |
|
|
|
|
|
|
4~20mA |
| H |
|
|
|
|
|
5 |
HART協議 |
| |
1 |
0~1m |
|
|
|
6 |
0~35m |
| 2 |
0~5m |
|
|
|
7 |
0~70m |
| 3 |
0~10m |
|
|
|
|
0~100m |
| 4 |
0~20m |
|
|
|
8 |
0~150m |
| |
B |
0.25%F·S |
|
|
C |
0.5%F·S |
| |
1 |
節流型 |
|
2 |
防阻塞型 |
| |
N |
|
|
普通不防爆 |
| I |
|
|
本安防爆 |
| E |
|
|
隔離防爆 |
| |
1 |
|
投入式 |
| 2 |
|
直桿式 |
| 3 |
|
螺紋式 |
| 4 |
|
法蘭式 |
| 5 |
|
防腐式 |
| |
不標 |
無顯示 |
| M1 |
0~高標準等分刻度 |
| M2 |
3 1/2LED |
| M3 |
3 1/2LCD |
| |
－ |
BU |
－ |
H |
3 |
C |
2 |
N |
3 |
M1 |
完整選型 |
