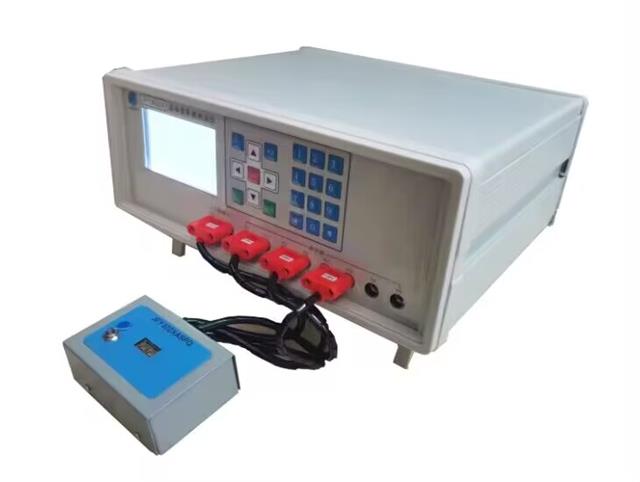

BW-3022A

晶體管直流參數測試儀

品牌： 博微電通

名稱：分立器件測試儀/半導體靜態參數測試儀/晶體管參數測試儀

型號： BW-3022A

用途： 針對二極管,三極管,MOSFET,JFET,三端穩壓器IC,基準器TL431,雙向可控硅等提供15種主要參數的測試,及測試參數”合格/不合格”(OK/NO)判斷測試。

BW-3022A產品介紹：

BW-3022A晶體管直流參數測試儀用于半導體電子元器件及IC的靜態直流參數測試,測試種類包括 二極管,三極管,MOSFET,JFET,三端穩壓器IC,基準器TL431,雙向可控硅等,電流分辨率1uA,測試電壓可達1500V,中文軟件界面友好,簡化了系統的操作和編程,提供了快速的一次測試條件和測試參數的設定,測試條件及數據同步存入EEPROM中,BW-3022A晶體管直流參數測試儀為雙極型晶體管.MOS場效應管,J型場效應二極管等提供了15種主要參數的測試,和參數”合格/不合格”(OK/NO)測試。操作簡便,實用性強。廣泛應用與半導體電子行業,新能源行業,封裝測試,家電行業,科研教育等領域來料檢驗,產品選型等重要檢測設備之一。

產品電氣參數：

產品信息

產品型號：BW-3022A

產品名稱：晶體管直流參數測試儀；

物理規格

主機尺寸：深 305*寬 280*高 120(mm)

主機重量：＜4.5Kg

主機顏色：白色系

電氣環境

主機功耗：＜75W

環境要求：-20℃～60℃（儲存）,5℃～50℃（工作）；

相對濕度：≯85%；

大氣壓力：86Kpa～106Kpa；

防護條件：無較大灰塵,腐蝕或可燃性氣體,導電粉塵等；

電網要求：AC220V,±10%,50Hz±1Hz；

工作時間：連續；

服務領域：

應用場景：

產品特點：

?大屏幕液晶,中文操作界面,顯示直觀簡潔,操作方面簡單

?大容量EEPROM存儲器,儲存量可多達2000種設置型號數.

?全部可編程的DUT恒流源和電壓源.

?內置繼電器矩陣自動連接所需的測試電路,電壓/電流源和測試回路.

?高壓測試電流分辨率1uA,測試電壓可達1500V；

?重復”回路”式測試解決了元件發熱和間歇的問題；

?軟件自校準功能；

?自動測試測DUT短路,開路或誤接現象,如果發現,就立即停止測試；

?DUT的功能檢測通過LCD顯示出被測器件/DUT的類型,顯示測試結果是否合格,并有聲光提示；

?整流二極管測試能自動識別引腳功能,并自動轉換矩陣開關進行參數測試.顯示對應引腳功能號；

?兩種工作模式：手動,自動測試模式。

BW-3022A測試技術指標：

1, 整流二極管,三端肖特基:

1.1 耐壓(VRR)測試指標

1.2導通正向壓降(VF)

2 ,N型三極管

2.1 輸入正向壓降(Vbe)

2.2 耐壓(Bvceo)測試指標

2.3 直流放大倍數(HEF)

2.4 輸出飽和導通壓降(Vsat)

3,P型三極管

3.1 輸入正向壓降(Vbe)

3.2 耐壓(Bvceo)測試指標

3.3 直流放大倍數(HEF)

3.4 輸出飽和導通壓降(Vsat)

4,N,P型MOS場效應管

4.1輸入啟動電壓(VGS(th))

4.2耐壓(Bvds)測試指標

4.3導通內阻(Rson)

5,三端穩壓IC

5.1 輸出電壓(Vo)

6,基準IC 431

6.1輸出電壓(Vo)

7,結型場效應管

7.1漏極飽和電流(Idss)

7.2耐壓(Bvds)測試指標

7.3夾斷電壓(Vgs(off))

7.4共源正向跨導(gm)

8,雙向可控硅

8.1導通觸發電流(IGT)

8.2導通觸發電壓(VGT)

8.3耐壓(VDRM/VRRM)

8.4通態壓降(VTM)

8.5保持電流(IH)

詳細參數請登錄官網：www.sxbwdt.cn 或聯系廠家索要產品資料。
