1 高速護欄板成套規格
（1）雙波護欄板：長度4320mm ,板寬310mm ,波深85mm , 板厚3mm/4mm 。
三波護欄板：長度4320mm ,板寬506mm,波深85mm ,板厚4mm 。
（2）圓立柱：直徑140/114mm ,立柱壁厚4/4.5mm 。
方立柱：邊長130mm , 立柱壁厚6mm 。
立柱長度1200mm/ 1500mm/ 1800mm/2150mm等。
（3）柱帽：厚度2/3mm, 孔距100/150mm, 直徑114/140mm。
（4）防阻塊：196*178*200mm, 厚度分3/4/4.25/4.5mm。
托架：長300mm, 寬70mm,厚度分4mm/4.5mm。
（5）螺栓：M16*170 / M16*150 / M16*50 / M16*42 / M16*35
高速護欄板說明
構造形式代號
高速防撞護欄
有防阻塊的波形梁護欄
組合型w鋅鋼護欄
纜索護欄

防撞等級
路側A級
路側S級
中點分隔帶A級
中點分隔帶S級
埋設條件
埋設于土中
中點帶混凝土護欄,嵌鎖在基層中 E1——路側混凝土護欄,埋置在基層中
路側混凝土護欄,與下部構造物連接
埋設于混凝土基礎中
混凝土護欄通過傳力鋼筋與基礎連接
3 高速護欄板安裝注意事項
河南格拉瑞斯安裝立柱工程實施：
1,立柱的安裝必須在土路肩加固的前提下才能進行施工,并設置于橋梁,通道及大跨徑的涵洞構造物,在主體工程實施安裝護欄板過程中,對立柱的安裝首先應處理法蘭盤和打樁固定。
2,做好施工準備和詳細的施工。安裝工具有：開挖工具,夯實工具,鉗子,榔頭及經緯儀,水準儀,卷尺等測量工具。
3,波形護欄施工時,應準確掌握各種設施的資料,特別是埋設于路基中各種管道的位置,在施工過程中,不允許對地下設施造成任何損壞。
立柱放樣：
1,根據設計圖對立柱進行放樣,并以橋梁,通道,涵洞,立交,平交等為控制點,進行測距定位。測距時把單位至于低位。
2,立柱放樣時可利用調整段調節間距,并利用分配方法處理間距零頭數。
3,立柱放樣后,應調查每根立柱位置的地基狀態。如遇地下通訊管線,泄水管等,或涵洞項部埋土高層度不足時,應調整某些立柱的位置或采用混凝土基礎固定方式

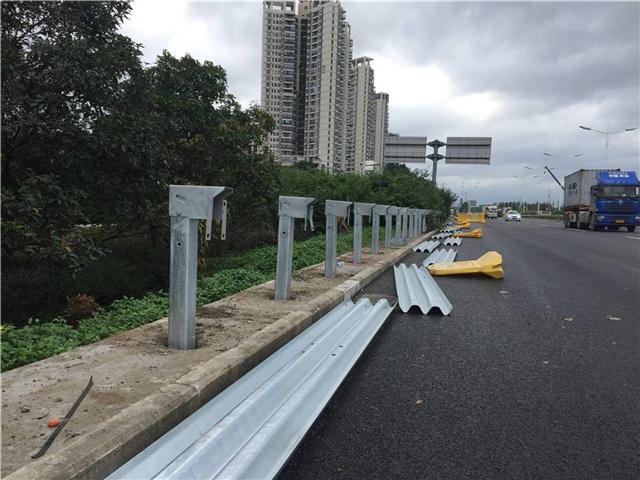

立柱安裝：
1,立柱安裝應與設計圖相符,并與道路線形相協調。
2,立柱應牢固地埋入土中,達到設計高層度,并與路面垂直。

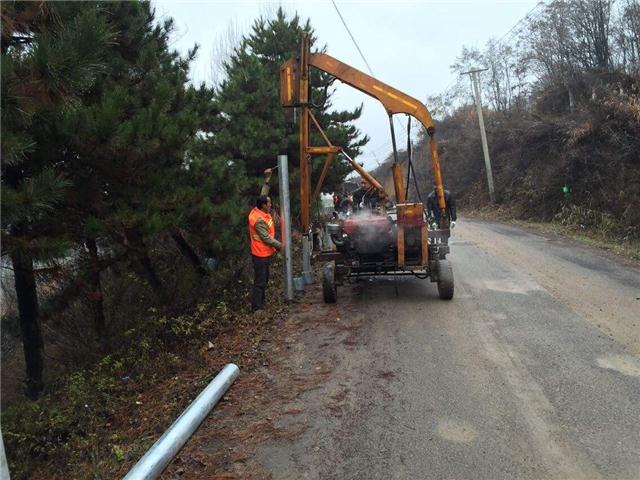

3,一般路段,立柱可采用打入法施工,施工時應定位,當打入過深時,不得將立柱部分拔出加以矯正,須將其全部拔出,待基礎壓實后在重新打入。
4,無法采用打入法施工時,可采用鉆孔施工工藝,橋涵構造物填土高度不能滿足立柱要求打入高層度的,則采取混凝土基礎固定方法。
5,立柱安裝就位后,其水平方向和豎直方向應形成平順的線形。
6,護欄漸變段及端部的立柱,應按設計規定的座標進行安裝。
7,因?yàn)槁访娌捎梅謨善谑┕?欄板安裝時按照?qǐng)D紙注明的立柱預留孔位,分別按路面一,二期施工順序安裝和抬高波形護欄板高度。

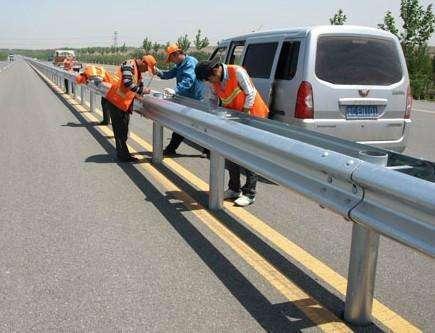

波形護欄安裝：
1,波形護欄板通過拼接螺栓相互拼接,并由連接螺栓固定于立柱或橫梁上。
2,波形護欄板的連接螺栓及拼接螺栓不宜過早擰緊,以便在安裝過程中利用波形梁的長圓孔及時進行調整,使其形成平順的線形,避免局部凹凸。
3,頂面應與道路豎曲線相協調。當波形護欄的線形認為比較滿意時,方可后擰緊螺栓。
