電纜探測儀

一,電纜探測儀簡介

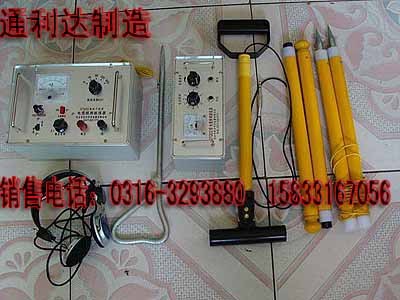

QTQ-02型電纜故障探測儀簡稱電纜故障探測儀又名探測儀,地下管線探測儀,探測儀是通信,電力電纜施工和維護工作中的常用儀器,可以測定地下電纜及金屬管線的準確位置和埋設高層度,或測定架空電纜芯線障礙的準確部位,即測定線路的短路,斷路,漏電等故障,是這款電纜故障探測儀,由于電纜探測儀具有高度抗干擾能力,故稱為“高抗干擾地下電纜探測儀”.

二,電纜探測儀性能參數

電源電壓18V（一號電池12節）9V（五號電池節）

電源消耗較大信號600MA靜態20MA靜態16MA 輸出功率5W

輸出阻抗8Ω。16Ω。50Ω。150Ω。600Ω 信號頻率512周±0.5周512周±1周

穩定度電源電壓到13V環境溫度從00-400C信號頻率不變 斷續時間約0.5秒

靈敏度 輸出0.775V時輸入信號小于40?V 選擇性 ±10周-35db

三,電纜探測儀使用指導

(1)電纜探測儀探測地下電纜的走向及埋深。采用電纜芯線放音,用一號探頭探測,埋深在1.5米以內的電纜有效探測距離大于25公里。埋深在2.5米以內的電纜有效探測距離大于10公里,平面位置誤差大于5厘米。

(2)電纜探測儀探測地下金屬管線(油管,汽管,水管)的走向及埋深,由金屬管線放音(電纜鉛皮放音),用大號探頭探測。 電纜故障探測儀有效探測距離大于1000米,有效探測高層度在200米內可達7米,在600米內可達5米,在1000米內可達3米。

(3)電纜探測儀探測架空電纜芯線障礙的部位。 架空電纜芯線的混線,地氣,其障礙點接觸電阻小于2000歐時,用二號探頭能準確地判斷障礙們置。

(4)電纜探測儀如配置一具測量探針(接地規),便可以測量地下塑料電纜絕緣不良(地氣)點的準確們置。可在15公里內查找漏電阻在2.5兆歐以下的絕緣不良障礙。無屏蔽的地下直埋塑料電纜的混線,地氣障礙點,也可用一號探頭在地面上探測出來。

四,電纜探測儀的維護

(1)電纜探測儀每次使用完畢應將電源關斷,如長期停用,請將電池取出。

(2)電纜探測儀攜帶時盡量避免摔碰,保存時應放入儀器箱中。

(3)電纜探測儀 地下電纜探測儀保證符合出廠指標,如出現故障,一年內本廠負責保修,切勿私自調整電路更換另件。
