1：產品概述及特點

圓盤造粒機是制粒機的一種類型,主要適用于煤粉,發酵后的動物糞便,水泥,化肥等。

圓盤造粒機的造粒盤盤角采用整體圓弧結構,成粒率達93%以上。造粒盤盤底采用多條輻射鋼板加強,堅固耐用,不變形。加厚,加重,堅固的底座設計,不需地腳螺栓固定,運轉平穩。減速機與電動機采用柔性皮帶傳動,起動平穩,減緩沖擊力,提高設備使用壽命。圓盤造粒機有造粒均勻,成粒率高,運轉平穩,設備堅固耐用,使用壽命長等優點,是廣大用戶選擇的理想設備。

2：工作原理

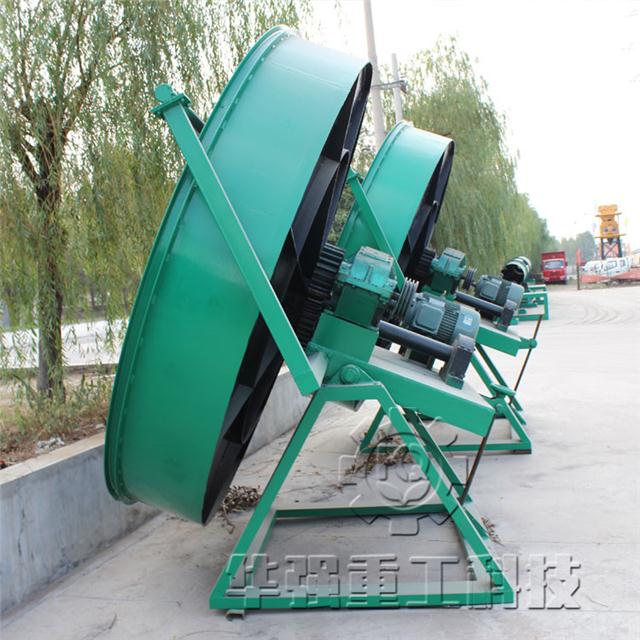

在圓盤上方安裝一噴水裝置,使其成霧狀噴出,物料由皮帶輸送機或其它設備源源不斷的流入轉動的盤內,隨著盤的轉動而帶到上方。然后沿盤底下落至底部,同時由于霧狀水分的加入,使物料在隨盤轉動又下落的過程中逐步形成顆粒,隨著時間的推移,顆粒逐漸加大,圓盤造粒機設計有角度調整機構,用戶可根據要求顆粒的大小確定圓盤的傾角,一般圓盤傾角可在35°-50°之間可調,達到規格的顆粒均在傾斜圓盤的上方漂浮,隨著圓盤旋轉,將顆粒沿圓盤切線方向甩出,流入皮帶機進料口內拉入下一環節。

3：結構概述

整機可分為五大部位：

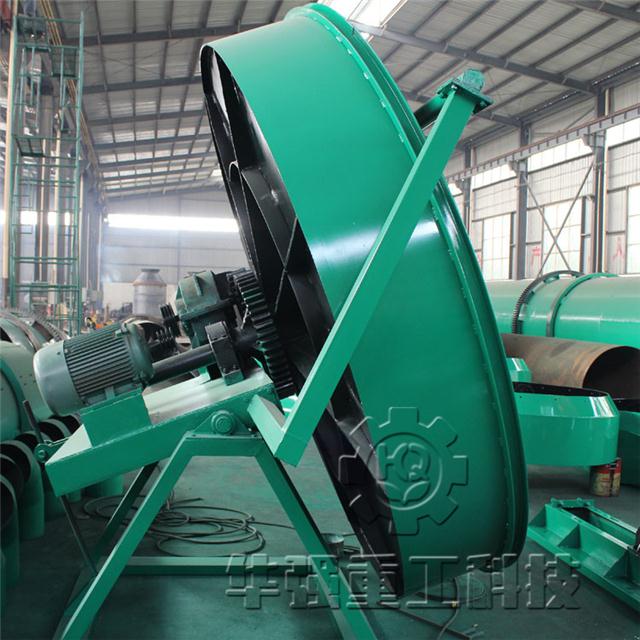

（1）,機架部位：由于整個機體轉動部分和轉動部分都由機架支撐,受力較大。因此,該機機架部分均采用GB/T707-1988標準加厚槽鋼焊接而成,并通過嚴格的質量認證和特定的工藝要求,以達到本機所使用的目的。

（2）,傳動架,造粒盤調節部位：整臺機器重要的是造粒盤,而造粒盤的整個重心則安裝于調節部分上,因此,我公司專門采用了中碳鋼板和槽鋼焊接而成。并通過嚴格的質量控制和特定的工藝要求,以達到本機所使用的目的。

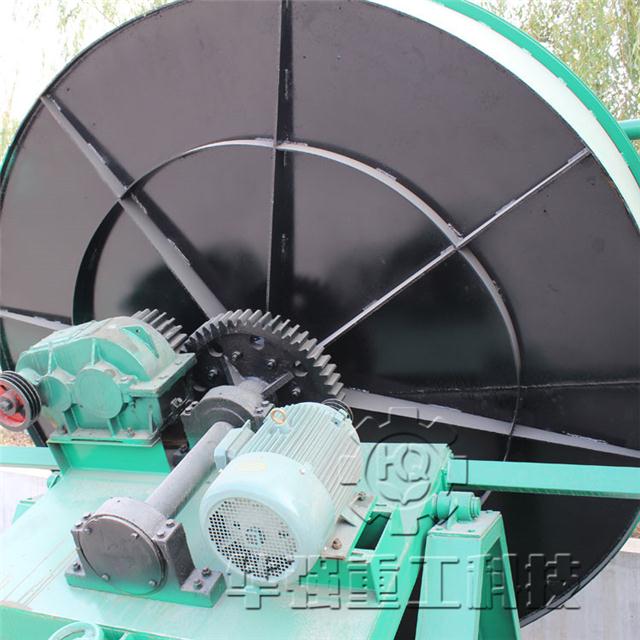

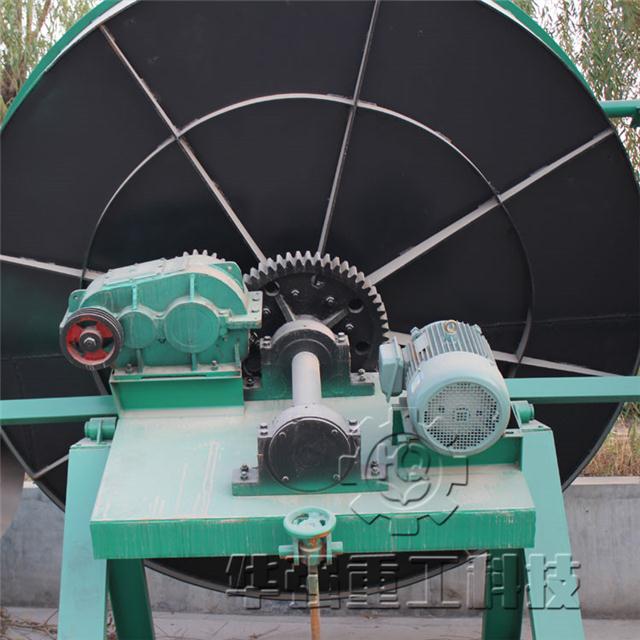

（3）,傳動部分：整臺機器,傳動部分優為重要,整機的工作都由此而行。安裝于傳動調節架上的主電機和減速機無選購國家ISO不需檢驗產品,質量可靠,電動機帶動皮帶輪,三角帶,減速機,小齒輪,由小齒輪轉動造粒盤上的大齒輪,使造粒盤工作,另外大,小齒輪均采用了高頻淬火,使用壽命是原有2倍,整個造粒盤則固定在安裝于調節盤上的一根物制主軸上,軸頭連接部分采用錐度配合,設計更合理。

（4）,造粒圓盤：該機造粒圓盤盤角采用整機圓弧結構,成粒率可達93以上,便于間斷生產作業,大大降低了勞動強度,提高了勞動效率。造粒盤盤底采用多條幅射鋼板加強,堅固耐用,不變形。

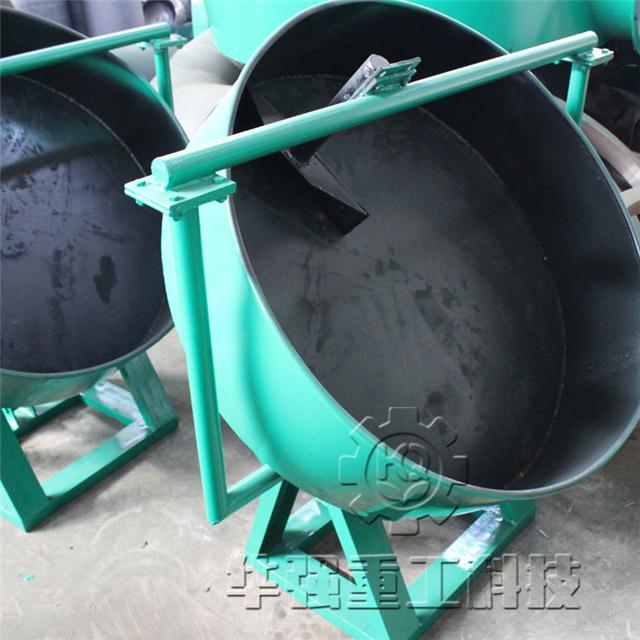

（5）,自動清料器：該部分安裝于造粒圓盤上方,成下框形,上裝有自動清料板,以便在生產過程中物料的粘壁現象,大大提高了該機的使用壽命,也節省勞動力。
