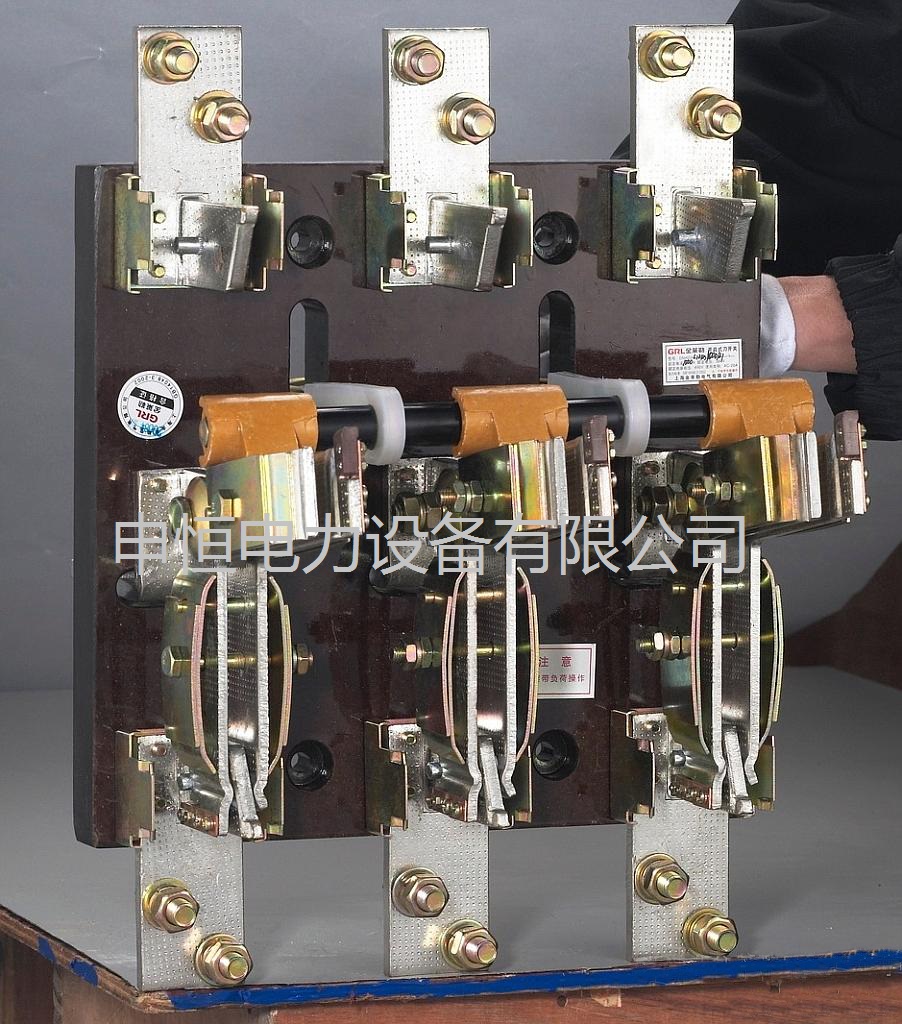

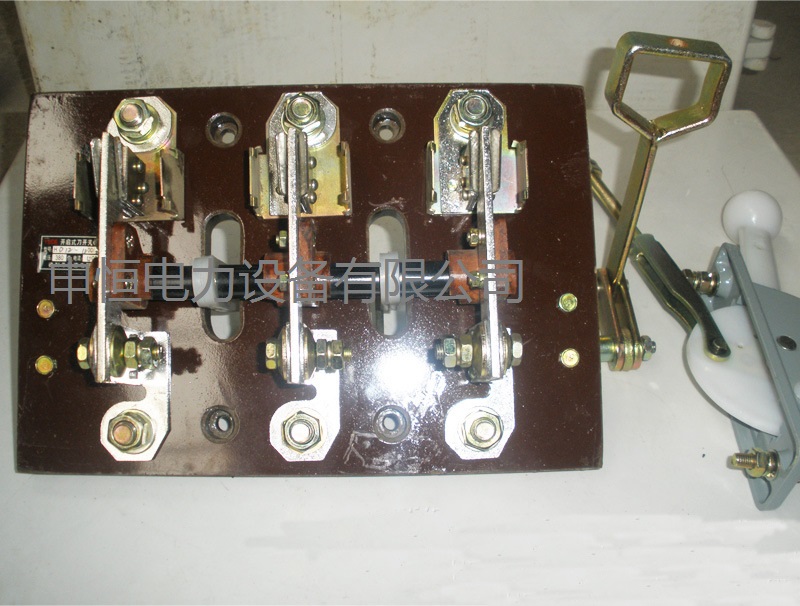

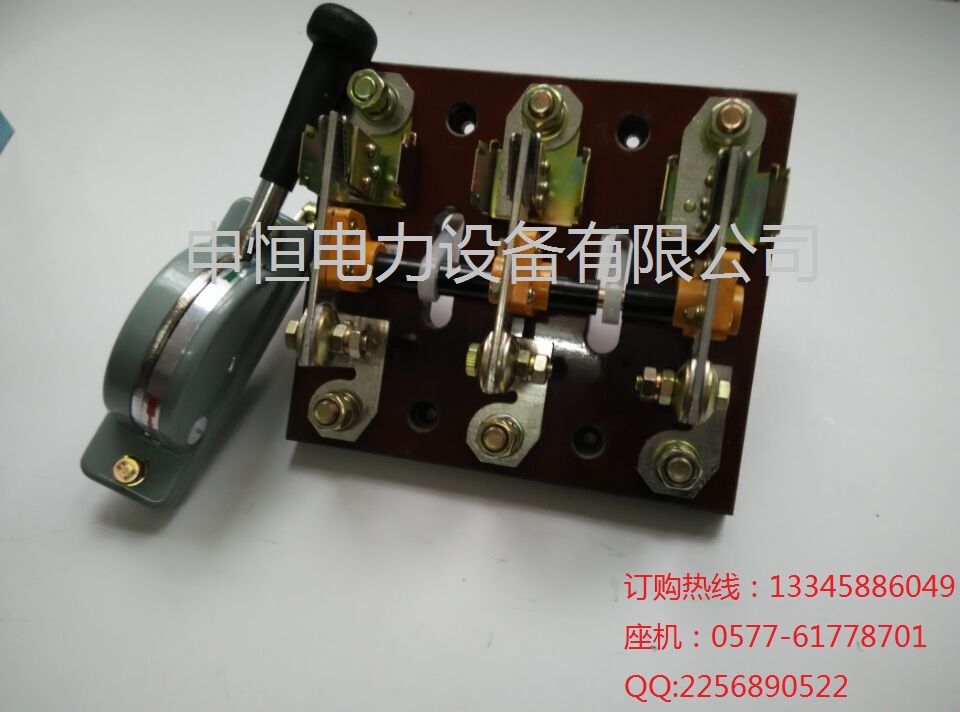

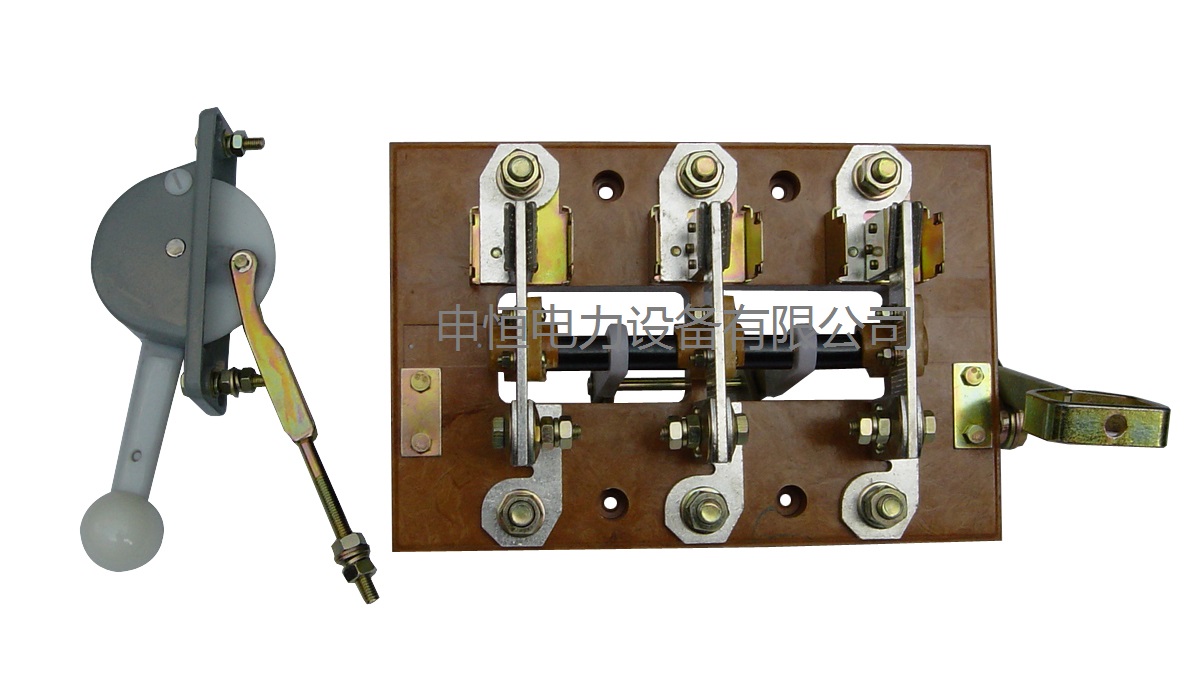

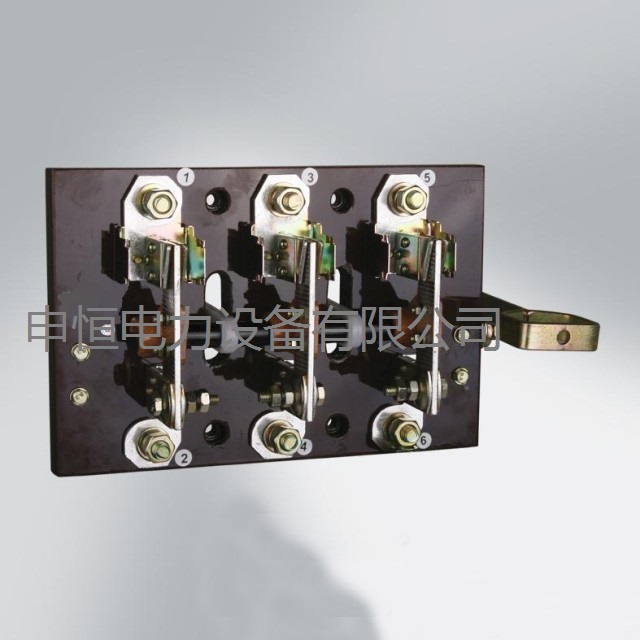

供應開啟式刀開關大電流刀開關旋轉式刀開關
價格電議
- 所在地：浙江 溫州
- 發貨期：3天
- 發布時間 ：2017-02-10 09:30:09
產品詳情
適用范圍 ：
HD系列單投,HS系列雙投刀開關適用于交流50HZ,額定電壓至380V,直流至440V；額定電流至1500A的成套配電裝置中,作為不頻繁地手動接通和分?jǐn)嘟?直流電路或作隔離開關用。其中：
HD(S)11系列中點手柄式刀開關主要用于動力站,不切斷帶有電流的電路,作為電氣隔離之用。
HD(S)12系列側方正面杠桿操作機構式刀開關主要用于正面操作,前面維護的開關柜中,操作機構可以在柜的兩側安裝。
HD(S)13系列中點正面杠桿操作機構式刀開關主要用于正面操作,后面維護的開關柜中,操作機構裝在正前方。
HD(S)14系列側面操作手柄式刀開關,主要用于動力箱中。
裝有滅弧室的刀開關可以切斷電流負荷,其它系列刀開關只作電氣隔離之用。
產品符合GB14048.3,IEC60943-3標準
開關特性：
額定電壓為交流380V,直流220V
額定電流為100,200,400,600,1000,1500A
HD12系列單投刀開關安裝尺寸
|
型號規格 |
外形尺寸 |
安裝尺寸 |
||||||||||||
|
A |
B |
C |
C1 |
D |
E |
F |
a |
b |
&c |
H |
K |
M |
||
|
HD12-100 |
3較 |
280 |
190 |
80 |
160 |
80 |
78 |
350 |
80 |
160 |
&7 |
33 |
82 |
M8 |
|
4較 |
360 |
190 |
80 |
160 |
80 |
78 |
350 |
160 |
160 |
&7 |
33 |
82 |
M8 |
|
|
HD12-200 |
3較 |
280 |
190 |
80 |
160 |
80 |
78 |
350 |
80 |
160 |
&7 |
33 |
82 |
M8 |
|
4較 |
360 |
190 |
80 |
160 |
80 |
78 |
350 |
160 |
160 |
&7 |
33 |
82 |
M8 |
|
|
HD12-400 |
3較 |
310 |
205 |
92 |
180 |
90 |
88 |
350 |
90 |
160 |
&7 |
30 |
88 |
M12 |
|
4較 |
400 |
205 |
92 |
180 |
90 |
88 |
350 |
180 |
160 |
&7 |
30 |
88 |
M12 |
|
|
HD12-600 |
3較 |
330 |
300 |
100 |
188 |
100 |
94 |
350 |
100 |
160 |
&9 |
30 |
82 |
M16 |
|
4較 |
430 |
300 |
100 |
188 |
100 |
94 |
350 |
200 |
160 |
&9 |
30 |
82 |
M16 |
|
|
HD12-1000 |
3較 |
400 |
315 |
116 |
226 |
120 |
105 |
350 |
120 |
160 |
&9 |
28 |
78 |
2-M12 |
|
4較 |
520 |
315 |
116 |
226 |
120 |
105 |
350 |
240 |
160 |
&9 |
28 |
78 |
2-M12 |
|
|
HD12-1500 |
3較 |
440 |
355 |
125 |
238 |
130 |
114 |
350 |
130 |
160 |
&11 |
28 |
78 |
4-M12 |
|
4較 |
570 |
355 |
125 |
238 |
130 |
114 |
350 |
260 |
160 |
&11 |
28 |
78 |
4-M12 |
|
|
HD12-2000 (單刀片） |
3較 |
440 |
355 |
125 |
238 |
130 |
114 |
350 |
130 |
160 |
&11 |
28 |
78 |
4-M12 |
|
4較 |
570 |
355 |
125 |
238 |
130 |
114 |
350 |
260 |
160 |
&11 |
28 |
78 |
4-M12 |
|
